YOKOGAWA VI451-10

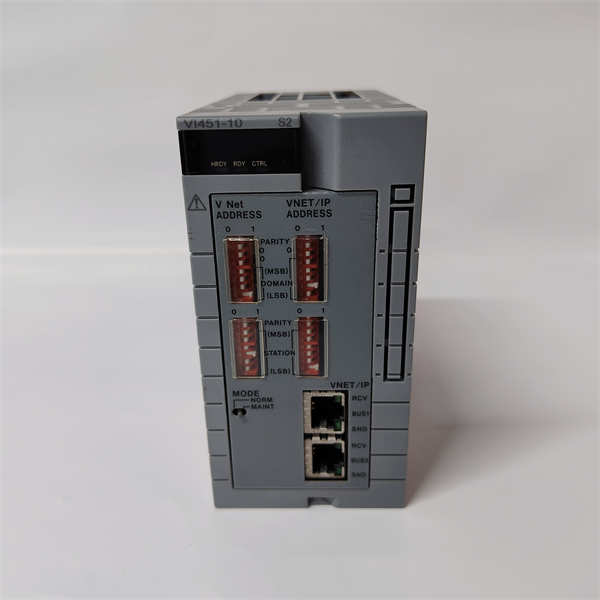

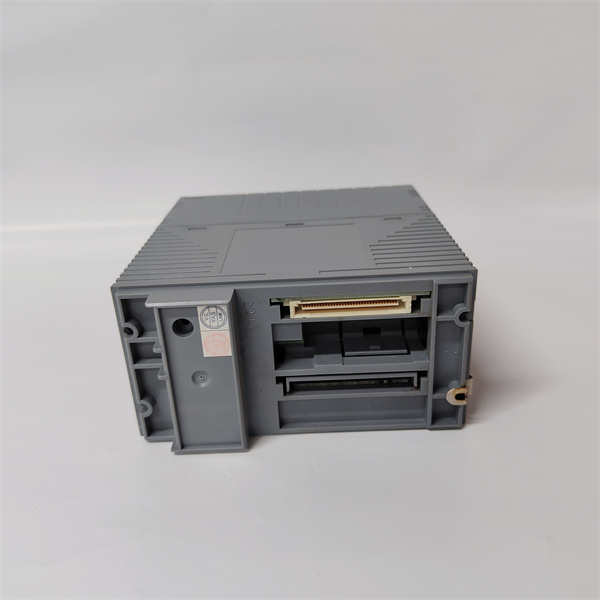

YOKOGAWA VI451-10 是日本横河电机（YOKOGAWA）为其CENTUM系列分布式控制系统（DCS）设计的一款高密度、高性能16通道模拟量输入（AI）模块。该模块是过程控制系统的“感官神经”，负责采集来自现场变送器的模拟信号（如4-20mA、热电偶、热电阻等），并将其高精度地转换为数字量，供控制器（如FCS）用于监视、报警和控制，是实现温度、压力、流量、液位等关键工艺参数精确测量的基础组件。

应用场景

在大型炼油厂的催化裂化装置中，需要实时监测反应器、再生器以及分馏塔等设备上下数百个点的温度和压力。YOKOGAWA VI451-10 模拟量输入模块被密集安装在现场控制站（FCS）的机架内。其16个高精度输入通道分别连接着Pt100热电阻（测量设备壁温）和压力变送器（测量管线压力）。模块持续对这些微弱的模拟信号进行调理、放大和A/D转换，并将准确的数字量通过内部总线传送给FCS的CPU。操作员在中控室的CENTUM VP人机界面上可以实时看到这些参数的趋势曲线。当反应器某点温度异常升高时，系统立即报警，提醒操作员调整工况，防止设备超温，保障了生产的安全与平稳。

核心参数速览

技术原理与创新价值

创新点1：高精度信号调理与自动量程适配。YOKOGAWA VI451-10 内部为每个通道配备了独立的信号调理电路，可自动适配不同信号类型和量程。无论是毫伏级的热电偶信号还是毫安级的电流信号，都能通过高精度ADC转换为数字量。其先进的滤波和线性化算法确保了测量的准确性，尤其对于非线性较大的热电偶信号，能进行精确的冷端补偿和线性处理。创新点2：卓越的抗干扰与通道隔离技术。模块采用先进的通道间隔离技术，每个输入通道之间都有极高的绝缘强度。这有效切断了因地电位差、共模电压和现场噪声引入的干扰路径，确保了在强电磁干扰的工业环境中（如靠近变频器）仍能获得纯净、稳定的测量信号，杜绝了信号跳变和误报警。创新点3：智能诊断与可维护性设计。模块具备完善的在线自诊断功能，可以检测通道断线、短路、超量程等故障，并将诊断信息实时上报给系统。前面板配有每个通道的状态指示灯，便于快速定位故障点。这种设计大大缩短了故障排查时间，支持预测性维护。

应用案例与行业价值

案例：化工厂蒸汽管网平衡监控系统某大型化工园区为优化能源使用，需要精确计量各分厂的蒸汽用量。其蒸汽总管和支管上安装了数十台涡街流量计（输出4-20mA信号）。这些信号全部接入配置了多块 YOKOGAWA VI451-10 模块的CENTUM系统。模块的高精度测量（优于±0.1%）为能源管理系统（EMS）提供了准确的结算数据，帮助企业实现了精细化的能源管理和成本分摊。仪表工程师表示：“VI451-10 模块的长期稳定性非常好，测量值几乎无漂移。其高通道密度让我们用最少的硬件资源完成了全厂蒸汽计量点的数据采集，性价比极高。”

相关产品组合方案

构建完整的模拟量监测回路，以下组件与 VI451-10 协同工作：

· •CENTUM 控制器：如 FCS （现场控制站），执行控制算法。

· •CENTUM 机架与背板：如 FIO 机架，提供模块安装平台。

· •现场变送器：压力变送器、温度变送器（RTD/TC）、流量计、液位计等。

· •信号隔离器：（可选）在极端恶劣电磁环境下提供额外保护。

· •电源模块：如 PW441-10，为机架内所有模块供电。

· •系统软件：CENTUM VP 工程软件，用于硬件组态、量程设置和报警配置。

安装维护与全周期支持

YOKOGAWA VI451-10 模块的安装需由专业人员进行。在系统断电后，将其插入CENTUM机架的指定I/O槽位。接线时需使用屏蔽双绞线，并正确连接信号线（注意热电偶的极性）。屏蔽层应在控制柜侧单点接地。上电后，需通过CENTUM工程软件（如Engineering Studio）为每个通道配置信号类型、工程单位、量程和报警值。
