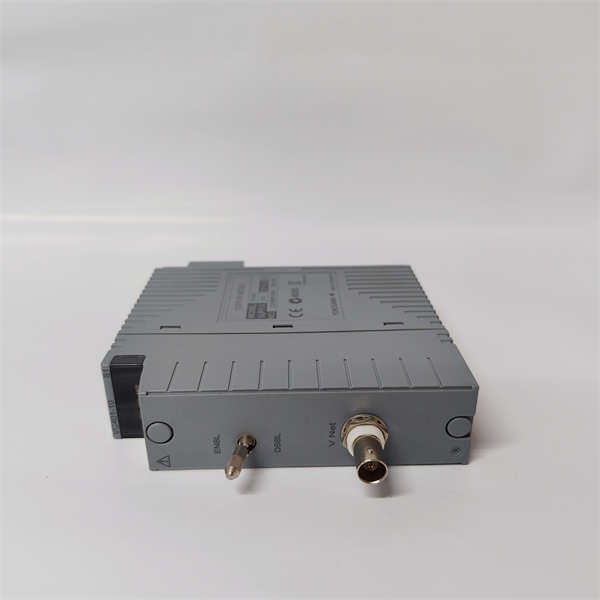

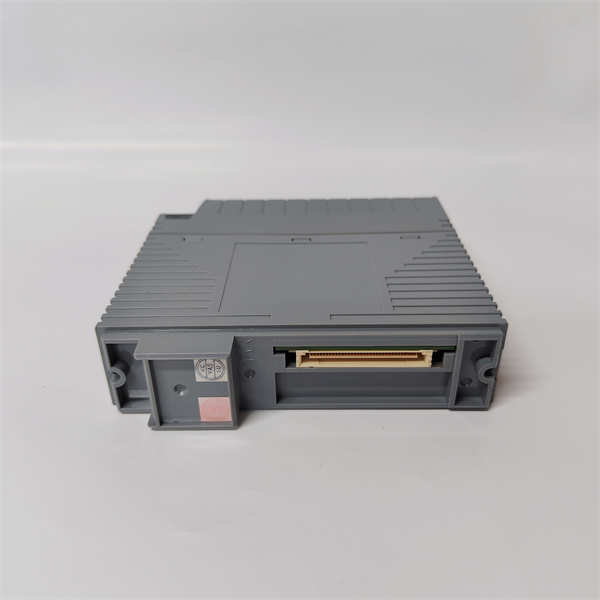

YOKOGAWA VC401-10

YOKOGAWA VC401-10 是日本横河电机（YOKOGAWA）为其CENTUM系列分布式控制系统（DCS）设计的一款高性能通信接口模块。该模块通常安装在FCS（现场控制站）或节点站中，作为CENTUM系统与外部第三方设备（如PLC、分析仪、传动设备）或上层网络（如MES）进行数据通信的网关，支持Vnet/IP、串行通信（如RS-232/422/485）等多种协议，是实现工厂信息集成和开放系统架构的重要桥梁。

应用场景

在大型水处理厂的中央监控系统中，核心工艺由横河CENTUM VP DCS控制，但厂区内同时存在多个品牌的PLC用于控制滤池、加药等辅助单元。为了实现全厂集中监控，在CENTUM系统的FCS机架内安装了 YOKOGAWA VC401-10 通信模块。该模块通过其RS-422/485串行接口，采用Modbus RTU协议，周期性地轮询各子站PLC，采集设备运行状态、工艺参数和报警信息。这些数据通过Vnet/IP实时传输至DCS操作员站，使运行人员能在统一的界面上监控全厂工况。同时，DCS的控制指令也可通过VC401-10下发至PLC，实现了不同控制系统间的无缝集成与协同控制。

核心参数速览

技术原理与创新价值

创新点1：双网络架构与协议转换枢纽。YOKOGAWA VC401-10 模块的核心功能是充当协议转换器。它一端通过背板与CENTUM系统的Vnet/IP控制网络高速连接，另一端提供标准的串行接口。模块内部运行着协议栈软件，能够将第三方设备的串行协议（如Modbus RTU的寄存器数据）实时“翻译”成Vnet/IP数据包，反之亦然。这种设计使得非横河设备能够无缝集成到CENTUM生态中，保护了用户现有投资，并构建了开放的自动化架构。创新点2：高可靠性通信与数据完整性保障。模块采用工业级元器件和稳定的通信固件，确保在恶劣的电气环境下长时间可靠运行。其通信驱动经过优化，具备错误检测、超时重传和数据校验机制，保证了数据传输的完整性和准确性。对于关键数据，可配置为高优先级传输，确保实时性。创新点3：灵活的配置与易于维护。通过横河的工程软件（如Engineering Studio），用户可以直观地配置VC401-10模块的通信参数（如波特率、数据位、停止位、校验位）、定义数据点映射表（如将Modbus寄存器地址映射到CENTUM内部标签）。模块前面板提供状态指示灯，便于快速诊断通信链路状态（如发送、接收、错误），大大简化了调试和维护工作。

应用案例与行业价值

案例：制药厂批次生产系统集成某生物制药厂的核心发酵过程由CENTUM VP系统控制，而洁净区的环境监控系统（空调机组、粒子计数器）由独立的第三方BAS（楼宇自动化系统）管理，其控制器支持Modbus RTU协议。通过在每个工艺段的CENTUM FCS中配置 YOKOGAWA VC401-10 模块，DCS可以实时读取洁净室的温度、湿度、压差和粒子浓度数据，并将其作为批次配方执行的关键参数（如若环境不合格则暂停进料）。同时，DCS可向BAS发送模式切换指令。项目工程师评价：“VC401-10模块就像一位熟练的翻译官，它使我们成功地将环境控制系统融入了生产工艺流程，实现了真正的批次自动化，确保了药品生产质量的合规性（GMP），避免了信息孤岛。”

相关产品组合方案

构建一个集成的通信系统，以下组件与 VC401-10 协同工作：

· •CENTUM 控制器：如 FCS，作为数据交换的处理核心。

· •CENTUM 机架与电源：如FCS机架和 PW441-10 电源模块。

· •第三方设备：支持串行通信的PLC、变频器、智能仪表、分析仪等。

· •通信线缆：屏蔽双绞线，用于RS-422/485网络连接。

· •网络配件：终端电阻（用于RS-485）。

· •系统软件：CENTUM VP 工程软件，用于硬件组态和通信配置。

安装维护与全周期支持

YOKOGAWA VC401-10 模块的安装需由专业人员进行。在系统断电后，将其插入FCS机架的指定通信槽位。连接RS-422/485网络时，需使用屏蔽双绞线，并正确连接A/B（或+/–）信号线，在网络两端安装终端电阻。上电后，通过工程软件配置模块参数和数据映射表。日常维护主要是观察通信状态指示灯，定期检查网络连接是否可靠，并利用软件工具监测通信错误率。
