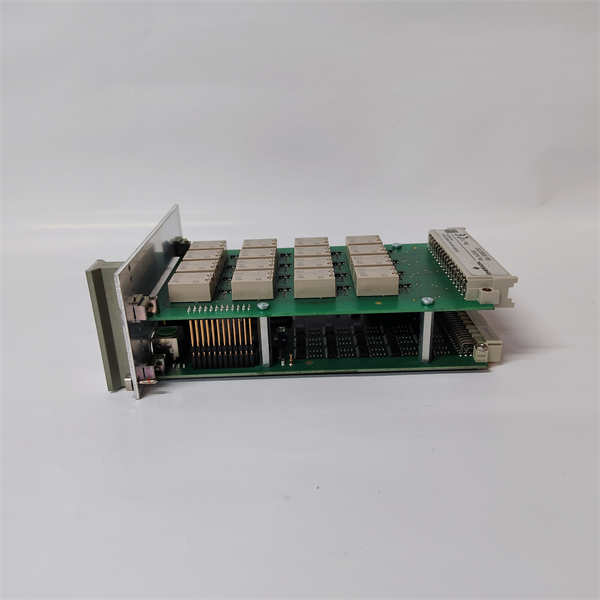

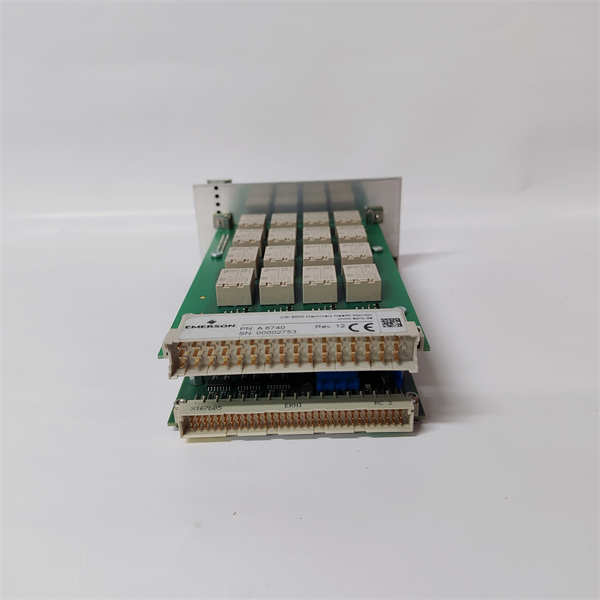

EMERSON A6740

Emerson A6740是用于AMS 6500机械健康监测器的16通道输出继电器模块，主要为工厂中关键的旋转机械提供高可靠性保障。它可与AMS 6500配合使用，构建完整的API 670机械保护监测器。

产品参数

输入：60个输入，类型为通道畅通、报警和危险。

输出：16个继电器输出。

时间延迟：0-30秒。

工作温度：0至65°C（32至149°F）。

贮存温度：-40至70°C（-40至156°F）。

相对湿度：5%-95%，无冷凝。

冲击：98m/s²（9.98g’s峰值），16msec。

振动：0.15mm（10-55HZ），19.6mm/s²（55-150Hz）。

控制电压：13-32VDC。

触点负载：48V，1A，常开或常闭，可选，单极双掷（SPDT）。

最大功耗：6W。

产品规格

尺寸为60mm×128.4mm×160mm，总重量约450g。为3U尺寸、2插槽插入式模块，是适用于IMR6000系列机架的12TE宽模块，相比传统6U尺寸插卡，减少了一半的机柜空间要求。

系列

属于AMS 6500系列，是PlantWeb®和AMS软件的组成部分，可与Ovation®和DeltaV™过程控制系统相结合。

特征

高可靠性设计：专为关键旋转机械设计，采用高质量组件和先进制造工艺，能在恶劣工业环境下稳定运行。

热插拔功能：符合API 670标准，支持热插拔，便于维护和系统集成，减少停机时间。

强大的输入输出能力：有60个输入、30个逻辑表达式和16个继电器输出，可灵活配置，满足多种监测和控制需求。

紧凑设计：3U尺寸、2插槽的插入式模块，结构紧凑，有效节省机柜空间。

作用

接收来自监测系统的各种输入信号，如通道畅通、警报和危险信号等，通过内部的逻辑处理和时间延迟设置，控制16个继电器的输出，从而实现对相关设备的报警、保护和控制功能，例如在设备出现异常时及时触发报警装置或采取相应的保护措施，以保障旋转机械的安全运行。

用途

用于将AMS 6500机械健康监测器的监测结果转化为可控制外部设备的继电器输出信号，可对通道清除、警报或报警信号进行处理，通过布尔逻辑、时间延迟等设置，驱动继电器动作，实现对旋转机械的保护控制，如与相关的报警设备、保护装置等连接，在机械出现异常时及时发出警报并采取保护措施。

应用领域

广泛应用于石油、化工、电力、冶金等行业中涉及蒸汽、燃气、压缩机和水力涡轮机械等关键旋转机械设备的工业场景，用于这些设备的状态监测与故障诊断系统中，以确保设备的安全可靠运行。
