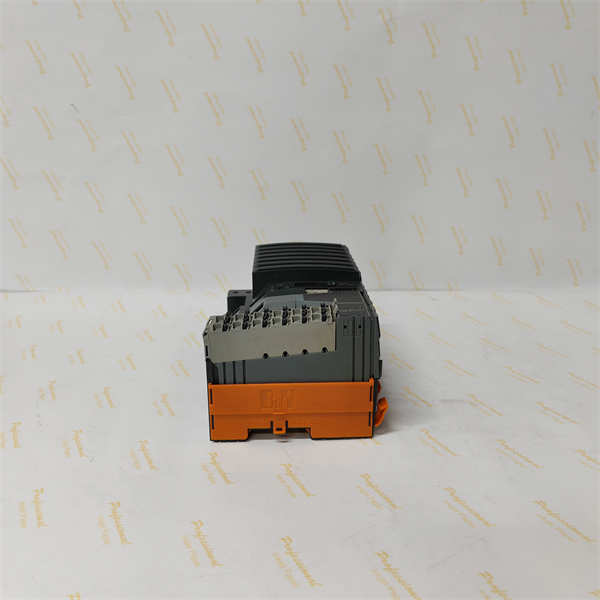

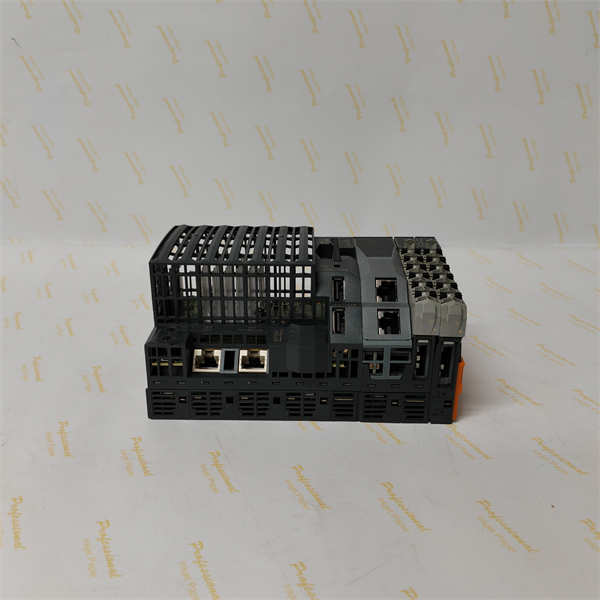

X20CP1586 B&R

X20CP1586是贝加莱（B&R）公司生产的一款高性能可编程逻辑控制器（PLC）CPU模块，属于X20系统系列，主要用于工业自动化领域，为各种工业控制任务提供强大的处理能力和灵活的通信功能。

产品参数

处理器：Intel Atom 1.6 GHz处理器，带额外的I/O处理器。

内存：512 MB DDR2 SDRAM，1 MB SRAM。

通信接口：1个以太网端口（10/100/1000Base-T）、1个POWERLINK接口、2个USB端口、1个RS232接口。

存储：可移动CompactFlash作为应用存储器。

电源：24V DC供电。

功耗：9.7W。

外形尺寸：高99mm，宽150mm，深85mm。

工作温度：-25℃至+60℃。

存储温度：-40℃至+85℃。

防护等级：IP20。

产品规格

该模块为标准工业模块，支持DIN导轨安装，方便在工业控制柜中进行安装和布局。模块尺寸为高99mm、宽150mm、深85mm，重量约为0.4kg，防护等级为IP20，适用于一般工业环境。

系列

属于B&R的X20系统系列。该系列是一个完整的控制解决方案，将各个组件根据需求和应用进行组合，具有高度的灵活性和可扩展性。

特征

强大的处理能力：采用Intel Atom 1.6 GHz处理器，能够快速执行各种复杂的工业控制任务，满足短周期时间的应用需求，特别适用于需要处理大量数据或进行浮点运算的场合。

丰富的接口配置：配备多种通信接口，可方便地与其他设备进行通信和数据交换，便于系统集成。

可扩展性：具有1个模块接口扩展插槽，可通过插入扩展模块进一步扩展系统功能。

可靠性高：采用无风扇设计，减少了机械故障的可能性，提高了系统的可靠性和稳定性，适用于长时间运行的工业环境。

作用

控制核心：作为工业自动化控制系统的核心部件，执行用户编写的控制程序，对输入信号进行处理和分析，并根据预设的逻辑生成相应的输出信号，以实现对工业设备和生产过程的精确控制。

数据处理与通信：能够快速处理大量的数据，同时通过各种通信接口与其他设备进行数据交换，实现分布式控制系统中各设备之间的协同工作。

系统监控与诊断：具备自诊断功能，可实时监测自身的运行状态，及时发现并报告故障信息，方便用户进行故障排除和维护，提高系统的可用性和可靠性。

用途

主要用于实现工业自动化生产过程中的逻辑控制、顺序控制、运动控制、过程控制等各种控制任务。可对工业设备的运行状态进行监测和控制，实现设备的自动化运行、优化生产流程、提高生产效率和产品质量，同时降低人工成本和生产风险。

应用领域

自动化生产线：如汽车制造、电子设备生产、食品饮料加工等行业的自动化生产线，用于控制生产线上的各种设备，如机器人、传送带、装配机等，实现生产过程的自动化和高效运行。

机械加工：在数控机床、加工中心等设备中，用于控制刀具的运动、工件的定位和加工参数的设置，实现精确的机械加工过程。

化工与制药：用于化工生产过程中的反应釜控制、物料输送控制、温度压力等参数的调节，以及制药行业中的药品生产设备控制和工艺流程监控。

电力与能源：在发电厂、变电站等电力系统中，用于控制电力设备的运行、监测电力参数、实现电力系统的自动化调度和保护。

物流与仓储：应用于自动化仓储系统、物流输送系统中，实现货物的存储、搬运、分拣等环节的自动化控制，提高物流效率和准确性。
