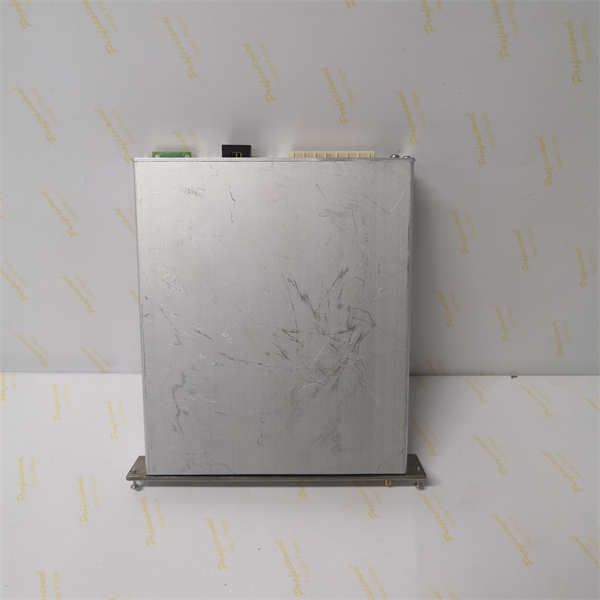

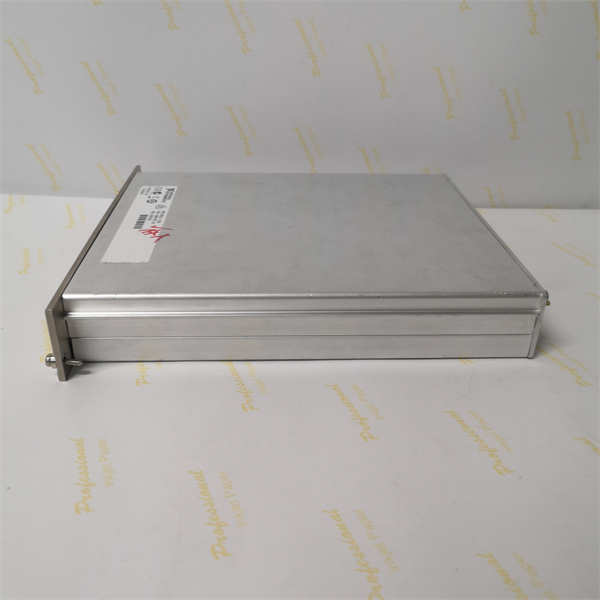

NI SCXI-1193

NI SCXI-1193是美国国家仪器（NI）公司推出的一款高密度、32通道的RF多路复用器开关模块，零件号为776572-93。主要设计用于NI的SCXI模块化数据采集系统，旨在与高频设备集成，实现测量和测试应用中多路信号的切换和复用。

产品参数

通道数：32通道。

频率范围：直流到500MHz以上。

I/O连接器：36个MCX插孔。

触发连接器：2个SMB插孔。

继电器类型：机电式闭锁继电器，由银钯和金制成。

扫描速率：最大扫描速率为每秒100次操作。

直流功率要求：+5VDC（50mA），+18.5VDC到+25VDC（170mA），-18.5VDC到-25VDC（170mA）。

物理尺寸：1.2×6.8×7.8英寸。

重量：2盎司。

工作温度范围：0℃到50℃。

存储温度范围：-20℃到70℃。

非凝结湿度范围：5%到85%。

产品规格

该模块有一个插槽，采用高密度推入式MCX连接器进行布线，可实现多种拓扑结构，如四路8x1多路复用器、四路4x1端接多路复用器等。模块尺寸紧凑，便于安装在数据采集系统中，电气性能良好，能适应多种工业环境和测试场景。

系列

属于NI的SCXI系列。

特征

高通道密度：32通道的设计，可同时处理多个信号，提高采集效率。

高频性能好：能承受从直流到超过500MHz的信号频率，适用于高频信号测量。

拓扑结构灵活：可配置为多种不同的拓扑结构，满足不同应用需求。

连接方式多样：配备多种类型的连接器，支持多种电缆，方便与不同设备连接。

作用

在数据采集系统中，实现多路射频信号的切换和复用，将多个信号源的信号按需要切换到特定的测量或分析设备上，提高设备的利用率，简化系统布线和连接，同时保证信号在切换过程中的准确性和稳定性。

用途

用于需要对多个射频信号进行选择、切换和复用的场合，配合数据采集卡、示波器、频率发生器等设备，实现对射频信号的采集、分析和处理。

应用领域

通信领域：用于通信设备的测试、信号源的切换和复用，以及通信系统中射频信号的监测和分析。

雷达领域：在雷达系统中，可用于切换不同的雷达通道、信号源或天线，实现对雷达信号的采集和处理。

射频测试领域：各类射频测试仪器和系统中，用于信号的路由和复用，提高测试效率和灵活性。
