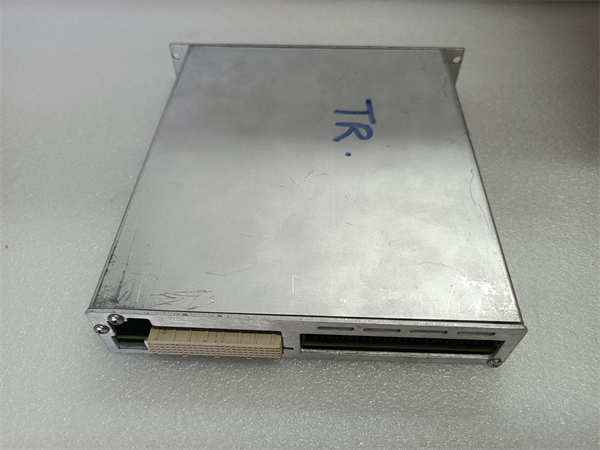

NI SCXI-1125

NI SCXI-1125是美国国家仪器（NI）研发的8通道高精度模拟输入模块，属于传感器信号调理专用设备类别。该产品提供±10V电压/±20mA电流输入范围，通过24位分辨率与300Vrms隔离设计，为工业测试系统实现±0.05%精度的信号采集能力。

核心参数

技术亮点

动态自校准系统

1. 硬件级偏移校准：自动消除系统误差

2. EEPROM存储独立校准系数（长期漂移<0.0025%）

智能信号调理

1. 可编程增益放大器（1-1000倍）

2. 双带宽滤波器抑制工业噪声（4Hz/10kHz可选）

高密度集成设计

1. 8通道复用至单一DAQ设备通道

2. 多模块同步延迟≤1μs

应用场景

汽车ECU温度测试（德国博世）

· 痛点：热电偶信号受引擎电磁干扰

· 解决方案：
▶︎ 300Vrms隔离阻断共模干扰
▶︎ 10kHz滤波抑制点火噪声
▶︎ LabVIEW实时分析温度梯度

· 成效：采样精度从±2%提升至±0.1%

变电站电能质量监测

· 挑战：母线电压波动±15%

· 技术方案：
▶︎ ±10V量程覆盖0-6kV PT信号
▶︎ 4Hz滤波消除浪涌干扰

· 成果：电压谐波分析误差<0.05%

协同配置方案
