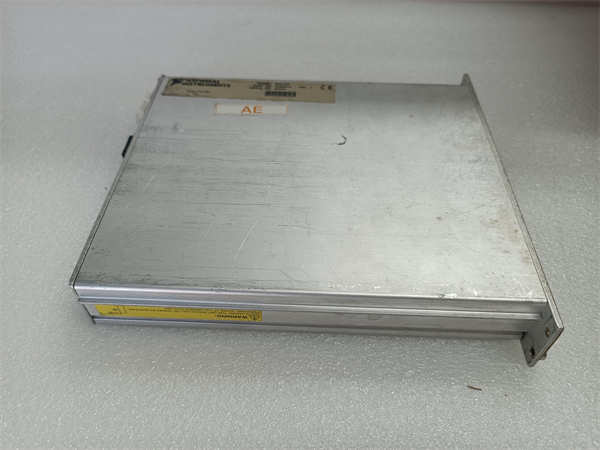

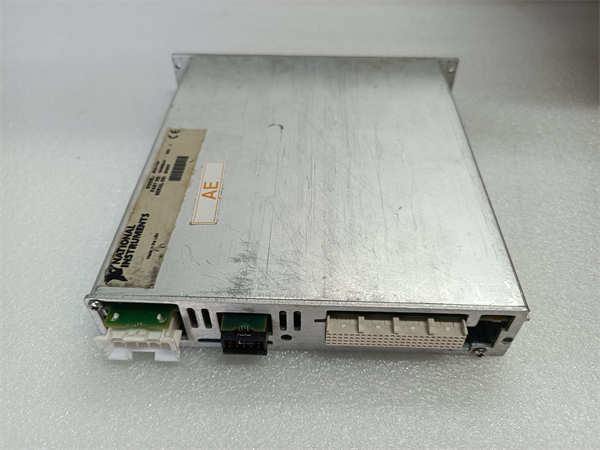

NI SCXI-1127

NI SCXI-1127是美国国家仪器（NI）研发的高压多路复用器/矩阵开关模块，属于工业自动化信号路由设备类别。该产品采用电磁线圈继电器设计，支持64×1多路复用或4×8矩阵开关拓扑，专为高压信号切换（250V AC/30V DC）场景开发，适用于电力系统测试、汽车电子验证等严苛环境。

核心参数

技术亮点

五维路由矩阵

1. 单模块支持4种拓扑模式，替代传统开关系统

2. 扫描序列语法：$ch1→com0;（分号触发自动切换）

高压安全设计

1. 双重绝缘结构，符合IEC 61010 Category II安全标准

2. 屏蔽电缆接口（SH9MD-9MD）抑制射频干扰

零代码集成

1. LabVIEW原生支持niSwitch_SingleSwitchControl函数

2. MAX工具图形化配置矩阵逻辑

应用场景

电力系统高压监测

· 痛点：人工切换6kV PT信号存在触电风险

· 解决方案：
▶︎ 4×8矩阵路由三相电压信号
▶︎ 配合NI 4060 DMM自动扫描
▶︎ 双重绝缘电缆保障安全

· 成效：测试效率提升80%

汽车ECU自动化测试

· 挑战：需切换128路激励信号

· 技术方案：
▶︎ 级联4个模块扩展至256路
▶︎ 独立模式直控继电器通断

· 效能：测试周期从8h压缩至45min

协同配置方案
