NI SCXI-1520

NI SCXI-1520 是美国国家仪器（NI）研发的 8通道高精度应变/桥式传感器输入模块，属于工业信号调理专用设备类别。该产品通过可编程增益放大、动态滤...

全国热线15383419322

NI SCXI-1520 是美国国家仪器（NI）研发的 8通道高精度应变/桥式传感器输入模块，属于 工业信号调理专用设备 类别。该产品通过可编程增益放大、动态滤波及自动校准技术，实现 ±0.05%精度 的应变/压力/扭矩信号采集，专用于结构力学测试与工业监测系统。

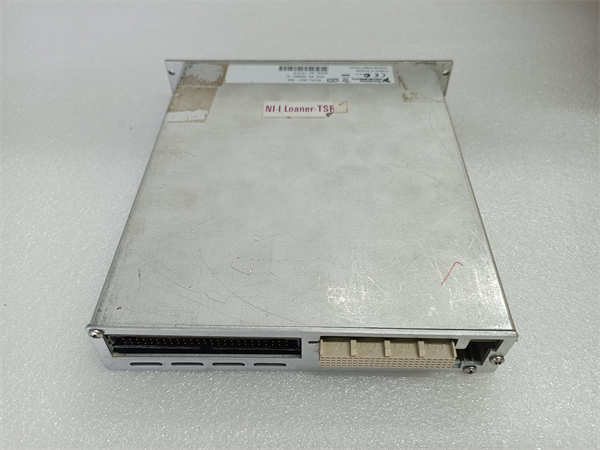

NI SCXI-1520 (1).jpg

功能模块	技术规格
输入通道	8通道独立隔离
信号类型	全桥/半桥/1/4桥应变片力/扭矩/压力传感器
激励源	0-10V可编程电压（每通道独立）
增益范围	1-1000倍（40+档位可调）
滤波特性	四阶Butterworth滤波器（10Hz/100Hz/1kHz/10kHz/旁路）
校准精度	±0.05% F.S.（全量程）
分辨率	24位Σ-Δ ADC
物理特性	尺寸：188×173×30mm（铝制外壳）
环境适应性	工作温度：-40℃~85℃（工业宽温）
防护等级	IP65（控制柜安装）

· 动态滤波技术：软件切换截止频率（10Hz-10kHz），抑制工业振动噪声

· 桥路自补偿：SCXI-1314端子板内置350Ω精密电阻（适配1/4桥）

· 自动偏移补偿：LabVIEW调用niSwitch_SingleSwitchControl消除初始电压偏移

· EEPROM存储校准系数：长期漂移<0.0025%

· 独立可编程激励源：每通道0-10V输出（精度±0.01%）

· 远程感应补偿：消除长导线压降误差

· 痛点：玉米秸秆粉碎机扭矩信号受振动干扰

· 解决方案：
▶︎ 10Hz滤波抑制200Hz以下机械振动
▶︎ LabVIEW实时分析功耗峰值

· 成效：信号失真率从15%降至0.8%

· 挑战：刹车片应力检测需0.01%精度

· 技术方案：
▶︎ 全桥应变片连接SCXI-1314端子板
▶︎ 1kHz滤波抑制液压脉冲

· 效能：50万次循环测试误差<±0.05%

NI SCXI-1520 (5).jpg
