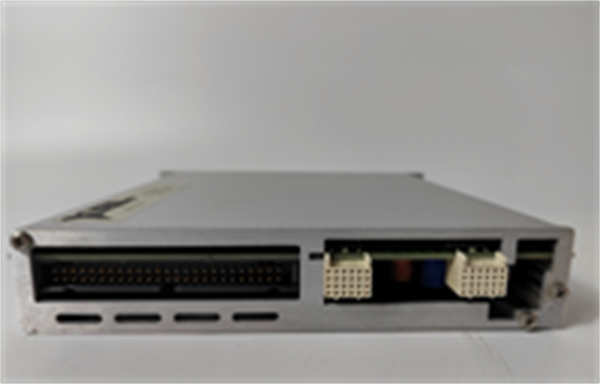

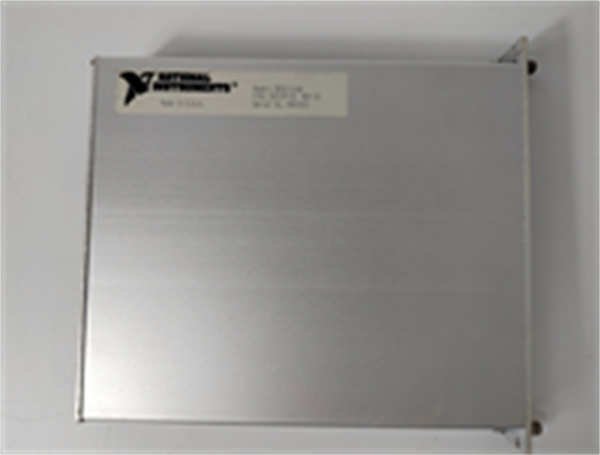

SCXI-1160 NI

NI SCXI-1160 是美国国家仪器公司生产的一款高密度、64通道单刀单掷（SPST）继电器多路复用器模块。它属于SCXI模块化信号调理平台，核心功能是实现自动化测试系统中多路信号与单一测量设备之间的自动切换，极大地扩展了数据采集系统的通道容量。

应用场景：

在新能源汽车电池包的生产测试环节，需要对上百个电芯的电压进行逐一巡检，以确保电池组的一致性。如果为每个电芯都配置一台高精度的电压采集设备，成本将极其高昂。此时，NI SCXI-1160 模块提供了完美的解决方案。它就像一个高效的“自动交通指挥员”，通过程序控制，依次将64个电芯的正负极信号切换到一台高精度数字万用表上。这种基于继电器的扫描式测量，用一台昂贵的测量设备完成了对64个测点的数据采集，在保证精度的同时，将测试系统的硬件成本降低了数十倍，解决了高通道数、高精度测量与成本控制之间的核心矛盾。

核心参数速览：

技术原理与创新价值：

创新点1：高密度通道集成与成本效益NI SCXI-1160 的核心价值在于其极高的通道密度。在单个SCXI槽位中集成了64个继电器，这相比使用多个低通道数的开关模块或外部开关箱，显著节省了机箱空间和系统成本。这种高密度设计使得构建拥有数百甚至上千个开关通道的大型自动化测试系统变得紧凑且经济。创新点2：通用信号切换与高可靠性模块采用的电磁继电器具有通用性强的特点，能够切换从低压直流信号到交流电源、数字I/O等多种信号类型。虽然开关速度不如固态继电器，但其接触电阻小，导通性能好，且不存在固态继电器的漏电流问题，特别适合要求高精度测量的低频信号路由应用。继电器的机械寿命长达数百万次，确保了系统的长期可靠性。创新点3：灵活的扫描序列与自动化集成通过NI-DAQmx驱动软件和LabVIEW，用户可以轻松编程控制SCXI-1160 的扫描序列。可以设定按顺序扫描所有通道，也可以随机访问特定通道，实现了测试流程的完全自动化。这种软硬件紧密结合，极大地简化了复杂开关系统的开发和维护工作量。

应用案例与行业价值：

案例：工业现场传感器网络巡回监测系统某大型水处理厂需要监测分布在厂区的数十个液位和压力传感器的读数，但仅配备了一套中央数据采集装置。

· •应用流程：系统采用NI SCXI-1160 模块，将64个传感器的信号线接入模块的各个通道，公共端连接至数据采集卡的模拟输入通道。控制系统每分钟按预定顺序闭合一个通道的继电器，将该传感器的信号路由至采集卡进行读数。

· •带来的改进：实现了用一套采集系统对64个测点的周期性自动监测，避免了人工巡检的低效和可能存在的遗漏。系统建设成本仅为传统方案的几分之一，并实现了数据的自动记录和分析。

· •用户评价：系统维护工程师表示：“SCXI-1160 让我们用很小的代价就实现了全厂传感器数据的自动化采集。它的稳定性和易用性超出了我们的预期，维护工作量非常小。”

相关产品组合方案

1. 1.NI SCXI-1001 机箱：4槽USB机箱，为SCXI-1160 提供电源和通信接口。

2. 2.NI SCXI-1327 端子板：专为SCXI-1160 设计的前端接线端子板，提供清晰的接线标识。

3. 3.NI PXI-253x 系列矩阵开关模块：适用于需要更高带宽和更复杂信号路由的矩阵切换应用。

4. 4.NI PXIe-4300 高精度数据采集卡：与SCXI-1160 配合，进行高精度电压测量。

5. 5.NI LabVIEW 与 NI Switch Executive 软件：用于高效配置、管理和控制SCXI-1160 等开关模块。

6. 6.高精度数字万用表：作为测量设备，连接到SCXI-1160 的公共端，进行高精度参数测量。

安装维护与全周期支持

安装NI SCXI-1160 需将其插入SCXI机箱插槽并锁紧。通过SCXI-1327端子板连接信号线，注意区分公共端和通道端。使用NI-DAQmx驱动和MAX或LabVIEW可轻松配置扫描任务。日常维护主要是注意继电器的电气寿命和机械寿命。避免在最大额定值下频繁切换以延长寿命。
