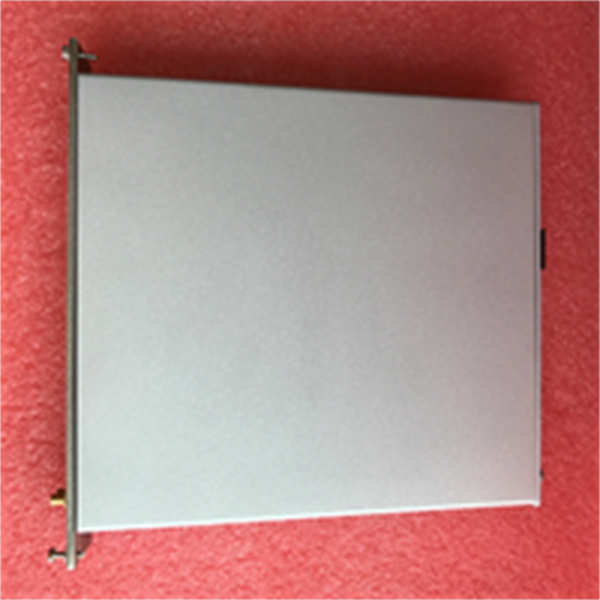

SCXI-1193 NI

SCXI-1193 是美国国家仪器（National Instruments, NI）生产的一款高密度、通用型继电器多路复用器模块。该模块是NI SCXI开关系统的重要组成部分，提供多达64个通道的开关能力，主要用于自动化测试系统中，将一台昂贵的测量仪器（如万用表、电源）通过编程方式切换到多个被测设备（DUT）或多个测试点上，极大提高了测试效率和设备利用率。

应用场景：

在一个汽车电子控制单元（ECU）的生产测试线上，需要同时对上百个ECU的电源引脚电压、信号输出精度等进行终检。若为每个ECU配备一套独立的测量仪器，成本将不可估量。通过采用 SCXI-1193 NI 模块构建的自动化测试系统，系统可在LabVIEW程序控制下，将一台高精度数字万用表（DMM）通过 SCXI-1193 快速、依次地切换到每一个待测ECU的相应测试点。这种“一对多”的共享测量模式，不仅将设备成本降低了数十倍，更将测试节拍从分钟级缩短至秒级，实现了高效率、高一致性的批量生产测试。

核心参数速览：

技术原理与创新价值

创新点1：灵活的拓扑结构与高密度配置： SCXI-1193 NI 的核心价值在于其灵活的配置能力。用户可通过软件将其64个通道配置为多种拓扑结构，如1-Wire（64x1多路复用器）、2-Wire（32x1多路复用器，用于差分信号）或4-Wire（16x1多路复用器，用于四线制电阻测量）。这种灵活性使其能够适应从简单的电压巡回检测到高精度的电阻测量等多种应用场景，同时高通道数极大节省了机箱空间。创新点2：高功率负载与信号完整性： 与基于固态继电器的模块不同，SCXI-1193 采用电磁继电器，使其能够切换高达2A的电流和250V的电压，可直接用于控制小功率设备或切换带负载的信号。其机械触点的低导通电阻（<100mΩ）和低偏移电压，确保了对微小电压信号进行精确测量时的准确性。创新点3：扫描与开关列表控制： 模块支持高效的扫描操作。用户可以在软件中预先定义需要切换的通道序列（开关列表），然后由硬件自动执行快速、可靠的通道切换，无需软件频繁干预，从而提高了测试速度和确定性，特别适合大型的自动化测试序列。

应用案例与行业价值

案例：太阳能光伏板I-V特性曲线测试系统一家光伏组件制造商需要测试每块太阳能板的电流-电压特性曲线。测试过程需要精确控制负载并测量多组电压和电流值。系统采用 SCXI-1193 NI 模块将电子负载和测量设备切换到多达32块光伏板的测试点上。SCXI-1193 可靠地切换了负载电流和测量信号，其高通道数允许同时测试多块电池板，而其稳定的性能确保了I-V曲线数据的准确性。工程师表示：“SCXI-1193 的可靠性和灵活性是我们测试系统的支柱。它帮助我们实现了生产线的全自动化测试，测试吞吐量提高了300%，并且数据质量完全满足研发和品控要求。”

相关产品组合方案

1. 1.SCXI-1001 机箱：4槽机箱，为 SCXI-1193 提供电源和集成平台。

2. 2.SCXI-1349 高密度接线端子板：为 SCXI-1193 提供前端螺丝端子接口，便于接线。

3. 3.NI PXI-4071 高精度数字万用表：通过 SCXI-1193 共享的测量仪器，实现高精度测量。

4. 4.NI PXIe-4132 高功率SMU：源测量单元，可与 SCXI-1193 结合用于精密电源和测量。

5. 5.SCXI-1125 通用开关模块：提供不同电压/电流等级的开关能力，作为补充。

6. 6.NI Switch Executive 开关管理软件：用于可视化配置和管理复杂的开关拓扑。

7. 7.NI LabVIEW 专业版开发软件：构建整个自动化测试系统的核心开发环境。

安装维护与全周期支持

SCXI-1193 NI 的安装需将其插入SCXI机箱，并通过带状电缆与对应的SCXI-134X系列接线端子板连接。接线时需注意信号类型和功率等级，确保不超过继电器的最大额定值，特别是在切换感性或容性负载时需考虑缓冲电路以保护继电器。日常维护主要是监控继电器的操作次数。由于是机电设备，其寿命与开关次数和负载条件相关。
