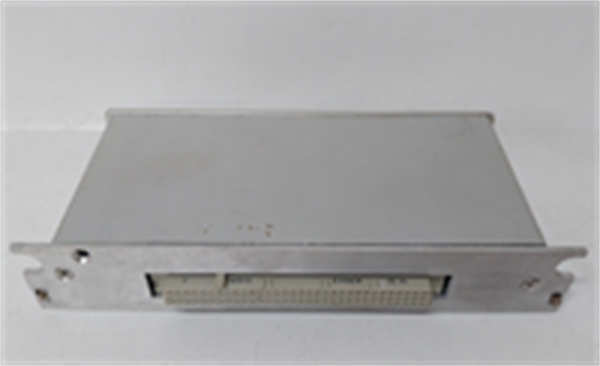

SCXI-1324 NI

SCXI-1324 是美国国家仪器（National Instruments, NI）生产的一款高性能、高密度接线端子板，是NI SCXI信号调理系统的重要前端附件。它本身不提供主动的信号调理功能，而是作为SCXI-1120/1121/1122D等模拟输入模块的物理接口延伸，为多通道信号连接提供便捷、可靠且组织有序的解决方案。

应用场景：

在一个大型结构健康监测项目中，工程师需要在桥梁的多个关键位置布置数百个应变片传感器。每个SCXI-1121模块能够处理8个通道的信号，但模块前端的螺丝端子接口间距小，直接连接大量线缆不仅操作困难，而且容易松动、短路。通过为每个SCXI-1121模块配备一块SCXI-1324 NI端子板，情况得到彻底改观。SCXI-1324 提供了96个间距宽裕的弹簧式接线端子，支持“直达式”布线，接线效率提升了数倍。其清晰的通道编号和坚固的结构，确保了现场布线整洁可靠，极大降低了因接线错误或接触不良导致的测量故障，为长期连续监测提供了坚实的物理连接基础。

核心参数速览：

技术原理与创新价值

创新点1：高密度与人性化的接线设计： SCXI-1324 NI 的核心价值在于其创新的高密度接线能力。它将SCXI模块上紧凑的68针D-Sub接口，转换为96个间距合理、带有清晰标识的弹簧式接线端子。这种设计极大地简化了多通道系统的接线工作，减少了因空间狭小导致的接线错误和损坏风险，提升了系统集成的效率和可靠性。创新点2：卓越的布线管理与信号保护： 该端子板允许使用标准的实心线或绞合线进行“直达式”连接，线缆可以从两端引入，便于理线和固定。这种结构减少了线缆应力对SCXI模块本体的直接作用，有效保护了模块上昂贵的电子元件。同时，整洁的布线也降低了电磁干扰的风险。创新点3：即插即用与系统可维护性： SCXI-1324 通过一根标准的68针电缆与SCXI模块连接，实现即插即用。当需要更换或维护后端的SCXI模块时，只需拔下电缆插头即可，无需拆卸前端所有的信号线。这显著缩短了系统的平均修复时间（MTTR），提高了系统的可维护性。

应用案例与行业价值

案例：大学实验室多功能数据采集平台建设某高校工程实验室需要建设一个可用于材料拉伸、振动测试等多种实验的数据采集平台。平台采用了NI SCXI系统，并为每个SCXI-1121模块配备了SCXI-1324 NI端子板。不同实验项目的学生团队可以预先在实验台旁的端子上接好传感器，实验时只需将对应的SCXI-1324端子板通过电缆连接到机柜内的SCXI-1121模块即可，实现了实验设置的快速切换。实验室负责人评价：“SCXI-1324 端子板虽然是个‘小附件’，却发挥了‘大作用’。它不仅保护了昂贵的SCXI模块免受频繁插拔的损坏，其清晰的标识也帮助学生快速准确地完成接线，大大提升了实验室的运转效率和设备使用寿命。”

相关产品组合方案

1. 1.SCXI-1121 隔离模拟输入模块：SCXI-1324 的主要服务对象，用于高精度电压测量。

2. 2.SCXI-1120 通用模拟输入模块：另一款兼容的通用模拟输入模块。

3. 3.SCXI-1122D 动态信号采集模块：用于高精度音频和振动测量，同样兼容。

4. 4.SCXI-134X 系列多种接线端子板：提供不同接口（如BNC、螺丝端子）的替代选择。

5. 5.68针D-Sub屏蔽电缆：用于连接端子板与SCXI模块的专用电缆。

6. 6.SCXI-1001 4槽机箱：容纳SCXI模块和电源的基础平台。

7. 7.NI LabVIEW 专业版开发软件：系统配置、数据采集和分析的核心软件。

安装维护与全周期支持

SCXI-1324 NI 端子板可方便地安装在控制柜面板上。安装时，需使用提供的68针D-Sub屏蔽电缆将其与对应的SCXI模块（如SCXI-1121）牢固连接，并确保锁紧螺丝固定。接线时，建议使用合适的压线钳处理线头，并利用弹簧端子工具进行快速、可靠的连接。日常维护主要是检查接线是否松动，保持端子板清洁。由于是无源器件，其本身几乎无需维护，寿命极长。它的主要价值体现在对SCXI主动模块的保护上。当系统需要重新配置时，拔插端子板前端的信号线而非模块本体的接口，是最佳实践。
