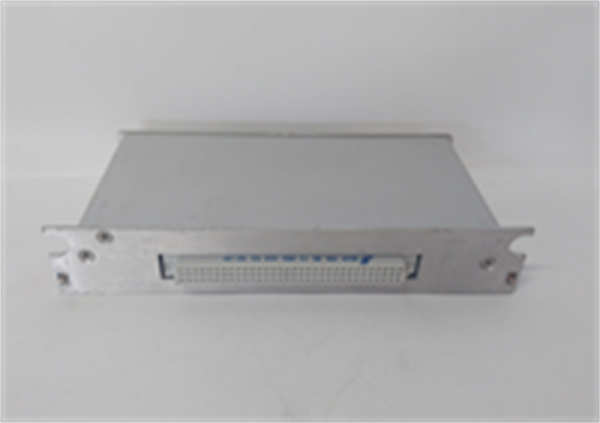

SCXI-1304 NI

NI SCXI-1304 是美国国家仪器公司生产的一款通用68针接线端子板。它属于SCXI模块化信号调理系统的关键配件，主要功能是为SCXI信号调理模块提供便捷、可靠的现场信号连接接口。该端子板通过标准的68针连接器与SCXI模块对接，将模块的信号引到便于接线的螺丝端子上。

应用场景：

在工业自动化测控系统中，当使用SCXI-1102B或SCXI-1124等信号调理模块构建数据采集系统时，面临着一个实际问题：模块本身的68针高密度连接器无法直接连接现场粗重的信号电缆。NI SCXI-1304 端子板正是解决这一难题的“桥梁”。它被安装在SCXI模块的前端，一端通过68针连接器与模块可靠连接，另一端提供两排清晰的螺丝端子。工程师可以将来自传感器、变送器或执行机构的信号线牢固地拧在端子上，从而实现了从现场信号线到SCXI模块的无缝、可靠过渡，极大简化了布线工作，并保护了SCXI模块精密的内部连接器。

核心参数速览：

技术原理与创新价值：

创新点1：标准化接口与模块化扩展性NI SCXI-1304 的核心价值在于其标准化设计。它采用NI标准的68针前载接口规范，确保了与众多SCXI信号调理模块的即插即用兼容性。这种模块化设计使得用户可以根据不同的信号类型（如模拟输入、数字I/O、RTD等）选择相应的SCXI模块，并统一使用SCXI-1304 或类似的端子板进行接线，大大提升了系统构建的灵活性和可扩展性。创新点2：可靠的连接与便捷的维护性端子板采用工业级的螺丝端子，能够提供坚固可靠的电气连接，有效防止因振动导致的线缆松动。相比直接焊接或使用其他临时连接方式，螺丝端子便于安装、测试和后期维护。当需要更换模块或检修线路时，只需在端子板端操作，无需触碰精密的模块连接器，既安全又方便。创新点3：清晰的标识与集成的信号调理支持SCXI-1304 端子上通常有清晰的编号，与模块的引脚定义一一对应，配合模块手册可以快速准确地进行接线。虽然SCXI-1304 本身是一个无源转接板，但它与具有信号调理功能（如放大、滤波、隔离）的SCXI模块协同工作，共同构成了一个完整的高可靠性信号接口层。

应用案例与行业价值：

案例：生产线设备状态监测系统某制造企业需要在多条生产线上部署振动和温度监测点，每个监测点使用SCXI-1102B模块采集传感器信号。

· •应用流程：每个SCXI-1102B 模块都配备一块NI SCXI-1304 端子板。现场来的加速度计和热电偶信号线被整齐地接入端子板对应的端子上。整个SCXI机箱被安装在生产线旁的控制柜内。

· •带来的改进：利用SCXI-1304，所有现场接线变得规范、整洁，避免了直接对模块连接器的频繁插拔可能造成的损坏。系统安装和维护效率提升超过50%，并且接线可靠性显著增强，保证了数据采集的长期稳定性。

· •用户评价：设备维护经理表示：“SCXI-1304 端子板看起来简单，但作用巨大。它让我们的系统集成工作变得非常规范，再也不用担心现场人员会损坏昂贵的SCXI模块接口了。”

相关产品组合方案

1. 1.NI SCXI-1102B 通用信号调理模块：32通道模拟输入模块，与SCXI-1304 配套使用。

2. 2.NI SCXI-1124 数字I/O模块：32通道隔离数字I/O模块，需配合SCXI-1323等专用端子板。

3. 3.NI SCXI-1001 机箱：4槽USB机箱，用于安装SCXI模块和端子板。

4. 4.NI SCXI-1349 屏蔽电缆：用于连接SCXI机箱与数据采集设备。

5. 5.各种工业传感器：如热电偶、RTD、应变片、加速度计等，信号通过SCXI-1304 接入系统。

6. 6.NI LabVIEW 软件：用于配置数据采集任务和处理采集到的数据。

安装维护与全周期支持

安装NI SCXI-1304 非常简单：将其对准SCXI模块前端的68针连接器，平稳推入直至卡扣锁紧或使用附带的螺丝固定即可。接线时，请使用合适的螺丝刀将导线牢固地紧固在端子内，并确保导线线规在允许范围内。日常维护主要是定期检查接线端子是否有松动迹象，并保持端子板清洁干燥。
