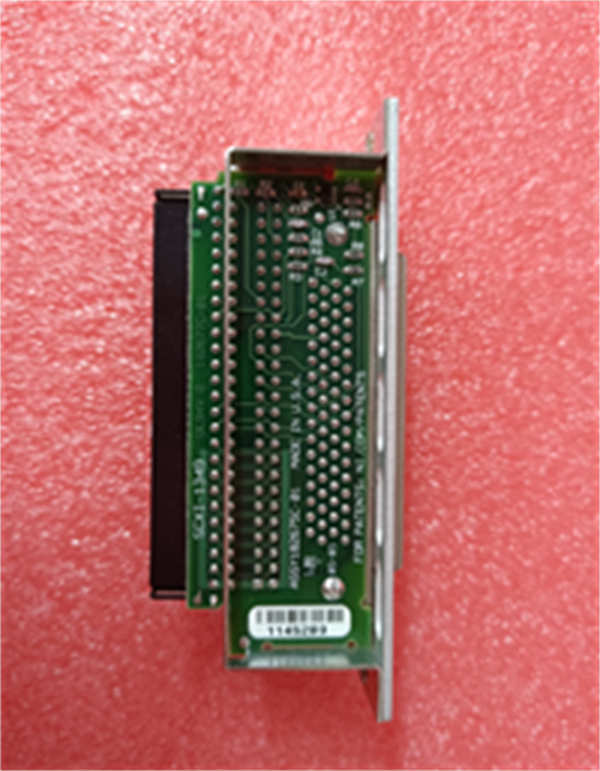

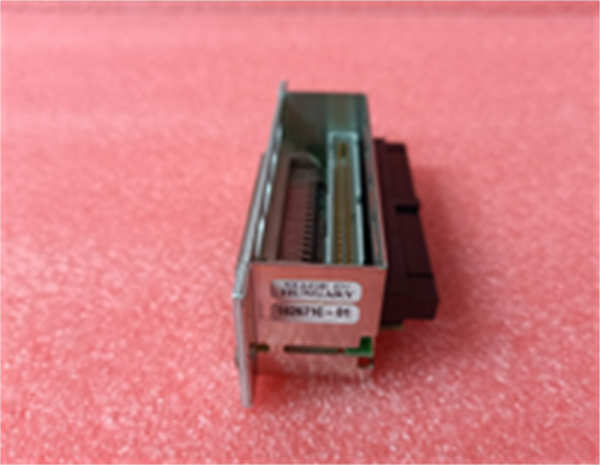

SCXI-1349 NI

SCXI-1349 是美国国家仪器（National Instruments, NI）生产的一款专用于多路复用的接线端子模块。它本身不包含有源电路，而是与特定的SCXI模拟输入模块（如SCXI-1121）配合使用，通过内置的继电器阵列，将一个物理输入通道扩展为8个逻辑输入通道，从而大幅提高系统的通道密度，是应对中低速、高通道数数据采集需求的理想解决方案。

应用场景：

在一个大型化工厂的设备状态监测系统中，需要在数百个测点布置温度传感器（热电偶）来监测反应釜、管道和泵机的温度。若为每个传感器配置一个独立的采集通道，成本极高。通过采用 SCXI-1121 模块与 SCXI-1349 NI 端子板组合的方案，一套8通道的SCXI-1121系统被扩展为可连接64个热电偶。系统在软件控制下，快速、循环地扫描这64个通道，将信号依次切换到SCXI-1121进行调理和数字化。这种方案以极低的单点成本实现了全厂温度点的覆盖，为预测性维护提供了充足的数据支撑，并成功预警了一次因轴承过热导致的泵机故障。

核心参数速览：

技术原理与创新价值

创新点1：高效的通道扩展与成本优化： SCXI-1349 NI 的核心价值在于其出色的性价比。它通过内置的8选1模拟开关（机电继电器），允许一个高精度、高隔离度的SCXI模拟输入通道分时复用多个传感器信号。这意味着，用户无需为每个测点配置昂贵的隔离放大器和ADC电路，即可用单个模块的成本实现8倍通道的采集能力，特别适合温度、电压等变化相对缓慢的信号巡回检测。创新点2：保持信号完整性： 尽管采用了扫描方式，但SCXI-1349 使用的继电器在导通时具有接触电阻小、偏移电压低的优点，对测量精度影响极小。当其与SCXI-1121这类高阻抗输入、带隔离的模块配合时，能确保从传感器到测量系统前端的信号路径质量不受影响。创新点3：灵活的系统配置： 用户可以根据需要，为一个SCXI-1121模块配置多个SCXI-1349端子板。例如，使用4块SCXI-1349，即可将一个8通道的SCXI-1121模块转变为一套32通道的数据采集系统。这种模块化的扩展方式提供了极大的灵活性，允许系统随需求增长而逐步扩容。

应用案例与行业价值

案例：新能源汽车电池包测试系统某电池生产商需要测试电池模组的充放电性能，需监测多达512个电芯的电压。采用全同步采样系统成本过高。最终方案采用了8套SCXI-1141（同步采样模块用于关键参数）和56套SCXI-1121 + SCXI-1349 NI的组合。其中，SCXI-1121+SCXI-1349负责巡回检测大部分电芯的静态和慢变电压，以极高的性价比完成了覆盖。项目经理指出：“SCXI-1349 帮助我们找到了性能与成本的最佳平衡点。它让我们能够以合理的预算构建高达数百通道的精确测量系统，满足了大规模电池测试的苛刻要求。”

相关产品组合方案

1. 1.SCXI-1121 隔离模拟输入模块：SCXI-1349 的最佳搭档，提供高精度信号调理与隔离。

2. 2.SCXI-1141 同步采样模块：用于需要严格同步采样的关键通道，与SCXI-1349系统互补。

3. 3.SCXI-1001 4槽机箱：容纳SCXI模块和电源的基础平台。

4. 4.68针D-Sub屏蔽电缆：连接SCXI-1349与SCXI模块的桥梁。

5. 5.NI PXIe-6366 数据采集卡：通过SCXI总线控制整个系统并进行高速数据传输。

6. 6.SCXI-1320/1321 标准端子板：提供非扩展的直接连接方式，用于对比参考。

7. 7.NI LabVIEW 专业版开发软件：用于配置扫描序列、数据采集和分析的核心平台。

安装维护与全周期支持

SCXI-1349 NI 的安装非常简便。通过68针D-Sub电缆将其与对应的SCXI模块（如SCXI-1121）背部接口相连，并可将其固定在机箱前面板或导轨上。接线时，需注意信号线的规格应符合端子要求。日常维护主要是确保接线牢固，并了解其工作方式为扫描式，通道间存在微小的切换时间。在软件中需正确设置扫描顺序和速率。
