SCXI-1600 NI

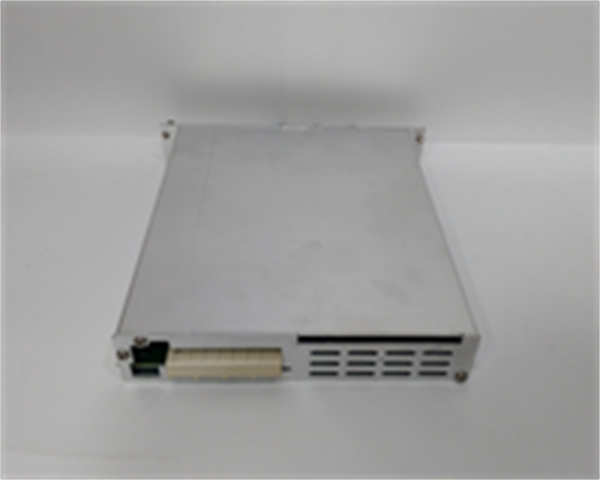

NI SCXI-1600 是美国国家仪器公司生产的一款USB接口的SCXI机箱控制器模块。该模块属于SCXI系统的控制核心类别，其核心功能是插入SCXI机箱的专用控制器插槽，将传统的SCXI机箱转变为可通过USB 2.0接口与计算机直接通信的独立、紧凑型数据采集系统。

应用场景：

在高校的机械工程实验室中，学生需要搭建一套多通道振动与温度测量系统来研究材料特性。实验室空间有限，且希望系统部署灵活、易于移动。传统的方案需要一台带有PCI/PXI插槽的工控机和一个外部的SCXI机箱，并通过昂贵的接口卡连接，系统笨重且复杂。而采用内置NI SCXI-1600 控制器的SCXI-1001机箱，配合SCXI-1140动态信号采集模块和SCXI-1102B通用模块，构成了一套完整的解决方案。学生只需用一根USB线缆将SCXI机箱连接到笔记本电脑，即可通过SCXI-1600 控制所有模块，进行高速、高精度的数据采集，极大地简化了系统连接，实现了实验室的灵活教学与科研。

核心参数速览：

技术原理与创新价值：

创新点1：高度集成的USB控制架构NI SCXI-1600 的核心创新在于将计算机接口（USB 2.0）与SCXI背板控制器高度集成在一个标准SCXI模块尺寸内。它取代了传统的、需要占用计算机插槽的MIO板卡和外部电缆连接方案。这种设计使得整个SCXI系统变得极其简洁，只需一根USB线即可完成数据传输、同步时钟分发和模块控制，大大降低了系统复杂度和成本。创新点2：通过背板实现精准同步与高速数据传输SCXI-1600 作为机箱的主控制器，通过高带宽的SCXI背板与机箱内的每个信号调理模块（如SCXI-1140, SCXI-1102B）进行通信。它能够向所有模块分发高精度的同步时钟和触发信号，确保多模块、多通道数据采集的严格同步性。同时，USB 2.0高速接口为大量通道的数据提供了充足的传输带宽。创新点3：便携性与系统简化由于SCXI-1600 可通过USB总线供电（取决于机箱型号和功耗），它使得由SCXI-1001机箱构成的系统可以摆脱对大型外部电源的依赖，增强了系统的便携性。这种“单电缆解决方案”（USB线同时负责通信和供电）极大地简化了系统的部署和移动，非常适合现场测试、实验室教学和空间受限的应用场合。

应用案例与行业价值：

案例：风力发电机齿轮箱状态监测系统现场校准某风电场服务团队需要对运行中的风机齿轮箱振动监测系统进行定期现场校准。该系统在塔筒顶部的机舱内，空间狭小，且无法放置大型工控机。

· •应用流程：团队使用一个内置NI SCXI-1600 控制器的4槽SCXI-1001便携式机箱，搭配SCXI-1140 动态信号采集模块来连接标准校准加速度计。他们携带笔记本电脑登上机舱，用USB线连接机箱与电脑，通过SCXI-1600 控制整个系统，采集齿轮箱的振动信号，并与监测系统的读数进行比对，完成校准。

· •带来的改进：该系统便携、设置快速，避免了从机舱敷设长距离电缆到地面的麻烦。SCXI-1600 的稳定性和同步能力确保了校准数据的准确性。现场工作效率提高了数倍。

· •用户评价：现场工程师表示：“SCXI-1600 控制器让我们的SCXI系统变得像一个大号的U盘一样方便。它的便携性和可靠性使我们能够高效地完成以往非常困难的现场校准任务。”

相关产品组合方案

1. 1.NI SCXI-1001 机箱：4槽USB机箱，是SCXI-1600 最常用的载体。

2. 2.NI SCXI-1140 动态信号采集模块：用于振动、声音信号采集，由SCXI-1600 控制。

3. 3.NI SCXI-1102B/1104C 通用信号调理模块：用于热电偶、RTD、电压信号，由SCXI-1600 控制。

4. 4.NI SCXI-1124 数字I/O模块：用于数字信号控制，由SCXI-1600 控制。

5. 5.NI SCXI-132x系列 端子板：与上述信号调理模块配套，用于现场接线。

6. 6.NI LabVIEW 与 NI-DAQmx 软件：用于对由SCXI-1600 控制的整个系统进行编程和数据处理。

安装维护与全周期支持

安装NI SCXI-1600 非常简单：确保SCXI机箱断电后，将模块沿导轨插入机箱最左侧标有“CONTROLLER”的专用插槽，并锁紧固定螺丝。然后使用高质量的USB 2.0线缆连接机箱与计算机。首次连接时，计算机会自动识别硬件，并引导用户安装相应的NI-DAQmx驱动程序。日常维护主要是确保USB连接可靠和接口清洁。
