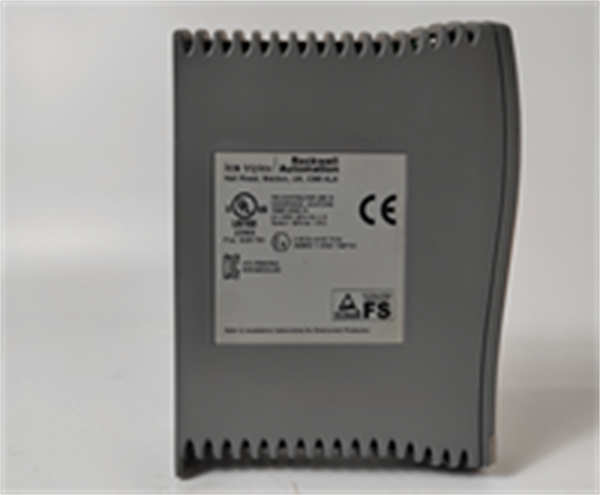

T9402 ICS TRIPLEX

ICS Triplex T9402 是罗克韦尔自动化旗下ICS Triplex品牌生产的一款关键安全系统组件，属于Triconex安全平台的重要模块。该产品采用三重模件冗余（TMR）架构，专为达到最高的安全完整性等级（SIL 3）而设计，为关键工业流程提供无可比拟的保护。

应用场景：

在北海海上石油平台的油气处理系统中，任何关键的工艺参数（如压力、温度）超标都可能引发严重事故。平台的紧急停车系统（ESD）是最后的防线，而ICS Triplex T9402 模块正是该系统的“安全大脑”。它持续接收来自三路独立传感器的信号，通过内部三套独立的电路进行同步处理和表决。只有当至少两路信号一致时，才判定为有效危险状态，并立即发出停车指令。这种设计确保即使单个元件（如传感器、处理器通道）发生故障，系统也能安全地执行保护功能，绝不会因自身故障而误动或拒动，实现了真正的故障安全。

核心参数速览

技术原理与创新价值：

创新点1： 强大的三重模件冗余（TMR）架构与表决机制。ICS Triplex T9402 的核心是其TMR设计。它内部包含三套独立的、相同的电路（包括处理器、电源和I/O电路），每一套都独立执行相同的任务。三个结果随后送入一个高效的硬件表决器进行实时比较。只有当至少两个结果一致时，输出才被认可。这种架构使得系统能够容忍任何单点故障甚至某些多重故障，而不会影响安全功能的正常执行，实现了极高的安全性和可用性。创新点2： 全面的在线诊断与预测性维护能力。模块内置了极其强大的自我诊断功能，能够持续地、在线地监测其内部所有关键部件的健康状态，包括处理器、内存、通信路径和电源状况。其诊断覆盖率超过99%，意味着绝大多数潜在故障都能在导致系统动作前被检测出来，并报告给维护人员，从而实现预测性维护，最大程度减少计划外停机。

应用案例与行业价值：

在某大型化工园的乙烯裂解装置中，其高温高压的反应环境对安全系统提出了极致的要求。装置采用了以ICS Triplex T9402 模块为核心的安全仪表系统（SIS）。系统持续监控反应器温度和压力。当T9402 模块通过三取二表决机制确认危险工况时，会在毫秒级时间内切断进料阀并打开紧急泄放阀。自系统投运以来，成功避免了多次因设备故障或工艺波动可能引发的重大事故。其强大的在线诊断功能使得维护团队能够提前发现并更换有潜在风险的模块，实现了系统的在线维护，避免了非计划停车，年维护成本降低超过25%。安全经理评价：“T9402 模块构成的TMR系统是我们装置安全运行的‘守护神’，其可靠性给了我们绝对的信心。”

相关产品组合方案：

· •Triconex 机架/电源：如T8100 机架，为T9402 模块提供安装平台和电力。

· •Triconex 其他安全模块：如T8431 模拟量输入模块、T8461 数字量输出模块，与T9402 共同构成完整安全系统。

· •维护工作站软件：如Tristation 1131，用于对T9402 及整个系统进行组态、调试和诊断。

· •罗克韦尔 Allen-Bradley 控制系统：如ControlLogix，可通过安全网络与Triconex系统集成，实现一体化控制与安全。

安装维护与全周期支持：

ICS Triplex T9402 模块的安装需遵循严格的安全规程。在确认系统处于安全状态后，将其插入机架指定槽位并锁紧。配置和调试必须使用专用的工程软件，并由经过认证的安全系统工程师执行。日常维护主要依赖于系统提供的详细诊断信息和事件记录。模块支持热插拔（在系统设计允许的情况下），可在不影响其他模块运行的情况下进行更换。
