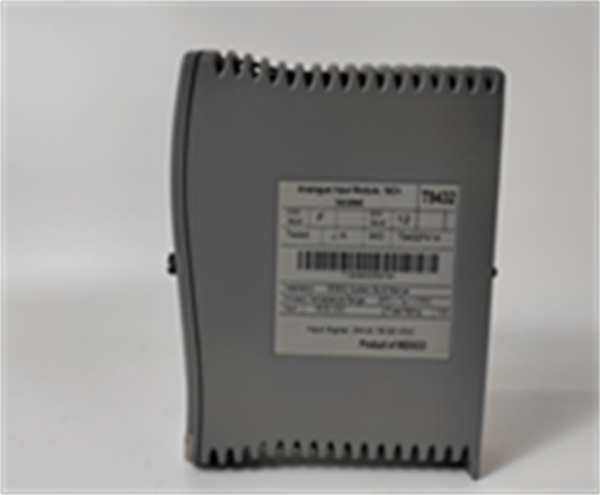

T9432 ICS TRIPLEX

TRICONEX T9432 是施耐德电气旗下TRICONEX品牌ICSTRIPLEX安全系统的一款三重化模拟量输出模块。该模块负责将安全控制器的逻辑指令转换为高精度的模拟量信号，用于连续控制现场执行机构，如调节阀、变频器等，是实现安全闭环控制的关键环节。

应用场景：

在化工厂的催化反应器进料控制中，需要精确控制氢气与原料的比例，比例失衡可能导致反应器飞温甚至爆炸。安全仪表系统需要根据实时压力和安全逻辑，输出一个连续的4-20mA信号来精确调节氢气进料调节阀的开度。TRICONEX T9432 模块正是执行这一关键任务的“手”。当T8110C 主处理器计算出所需的阀门开度后，T9432 会接收指令，并输出一个稳定、精确的电流信号。即使模块内部的某个组件发生故障，其三重化架构也能确保输出信号不会突变，而是按照预设的安全方式（如保持最后状态或安全归零）动作，从而平稳地控制工艺过程，避免因控制信号突变引发的生产波动或安全事故。

核心参数速览：

技术原理与创新价值：

创新点1：三重化输出与智能表决机制。 T9432 的每个通道内部包含三套独立的输出电路。这三套电路的输出会在一个专门的硬件表决器中进行比较。只有当至少两路输出一致时，最终信号才会被送至现场。这不仅防止了因模块内部故障导致的错误输出，还能在单个元件故障时继续正常工作，实现了输出级的容错。创新点2：全面的输出回路诊断。 模块具备强大的诊断功能，能够实时检测每个输出回路是否发生断线（开路）或对地短路（短路）。一旦检测到故障，模块会立即向主处理器报告具体故障信息，并可根据预设进入安全状态。这实现了对最终执行元件“最后一公里”的监控，大大提升了整个安全回路的可靠性。创新点3：灵活可配置的故障安全状态。 用户可以根据工艺安全需求，为每个输出通道单独配置故障发生时的行为。例如，可以设置为输出一个预设的安全值（如0mA或20mA），或者保持在故障前最后一刻的有效值。这种灵活性避免了单一“一刀切”式停机，在确保安全的前提下，可以优化生产工艺的可用性。

应用案例与行业价值：

在某大型液化天然气厂的燃气轮机燃料控制系统中，需要根据转速和温度信号，由SIS精确控制燃料气调节阀，以防止喘振和熄火。该系统采用了TRICONEX T9432 模块来驱动关键燃料阀。在一次运行中，T9432 的某个输出通道检测到其连接的现场线路出现间歇性接地故障。模块立即发出精确诊断报警，指出是第3通道故障。由于TMR架构，系统控制未受任何影响，维护人员根据报警信息迅速定位并排除了线路问题，避免了一次可能导致燃气轮机非计划停机的潜在风险。运行工程师表示：“T9432 不仅输出精准，其‘先知先觉’的诊断能力更让我们能主动维护，将隐患消灭在萌芽状态。”

相关产品组合方案：

· •TRICONEX T8110C： 主处理器模块，是T9432 的控制大脑，向其发送输出指令。

· •TRICONEX 3700A： 三重化模拟量输入模块，为T8110C 提供工艺变量（如压力、温度），形成闭环控制。

· •TRICONEX 3503E： 三重化数字量输入模块，采集设备状态信号，参与安全逻辑判断。

· •TRICONEX 电源模块： 为整个机架提供纯净、冗余的电源，是T9432 稳定工作的基础。

· •TRICONEX T8451： 通信模块，可将T9432 的输出状态和诊断信息上传至DCS。

· •智能电气阀门定位器： 接收T9432 的4-20mA信号，精确控制调节阀开度。

安装维护与全周期支持：

TRICONEX T9432 的安装需在系统安全规程下进行。模块通过背部连接器插入ICSTRIPLEX机架的指定槽位，现场信号线连接到前端接线端子排上。安装时需确保接线牢固，并注意信号类型（有源/无源）的配置。配置工作主要通过TriStation 1131软件完成，包括设置输出范围、故障安全状态等参数。日常维护重点在于监控系统的诊断信息，关注T9432 报告的任何通道或回路故障报警。定期检查接线端子的紧固情况。当需要更换模块时，可利用其热插拔功能在线进行。新模块插入后，系统会自动完成配置和同步。
