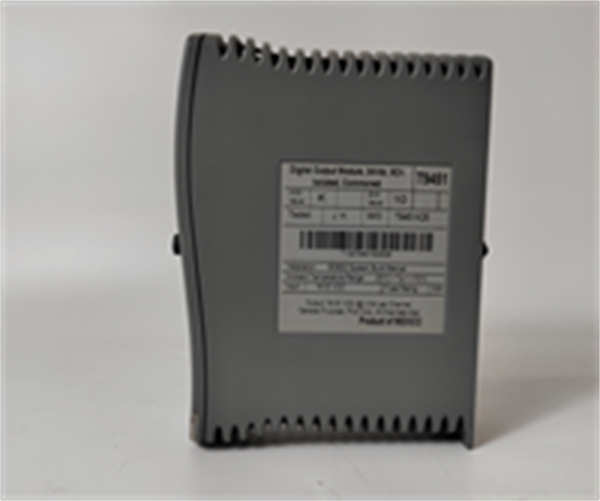

T9451 ICS TRIPLEX

ICS Triplex T9451 是罗克韦尔自动化旗下ICS Triplex品牌生产的Triconex三重化安全系统的一款关键数字量输入模块。该产品采用三重模件冗余（TMR）架构，专门用于安全、可靠地采集来自现场开关设备（如紧急停车按钮、限位开关、继电器触点）的离散状态信号，是安全仪表系统（SIS）感知设备状态和操作员指令的核心组件。

应用场景：

在化工厂的紧急停车系统（ESD）中，操作员需要能通过现场的紧急停车按钮手动触发停车，同时系统需要实时监控关键阀门的位置开关状态（开到位/关到位）。ICS Triplex T9451 模块被用于连接这些重要的开关信号。例如，每个紧急停车按钮的三对常开触点分别接入模块的一个通道的三个独立输入点。模块内部的三套电路同时监测这些触点的状态。只有当至少两个触点同时闭合（按下按钮）时，模块才确认为有效的“停车”信号，并传送给Triconex主控制器。这种设计有效防止了因单一触点粘连、线路短路或接地等故障导致的误动作，极大地提升了系统的安全性和可用性。

核心参数速览

技术原理与创新价值：

创新点1： 基于TMR架构的输入信号高可靠性表决。ICS Triplex T9451 的核心在于其输入级的冗余设计。每个现场开关信号被同时送入三个独立的输入电路（包括光电隔离器和信号调理电路）。三个输入电路的状态由一个硬件表决器进行实时比较。只有当至少两个状态一致时，该信号状态才被确认为有效。这种机制可以容忍单一输入通道的故障（如光耦失效），确保传递给主控制器的信号高度可靠。创新点2： 先进的回路监测与诊断功能。对于湿接点输入，模块能够持续监测输入回路的电流。当检测到电流异常（如开路时电流为零，短路时电流过大）时，会立即向主控制器报告详细的诊断信息。这使得维护人员能够快速定位故障点，实现预测性维护。

应用案例与行业价值：

在某大型天然气处理厂的紧急关断系统中，ICS Triplex T9451 模块用于采集全厂200多个紧急停车按钮和关键阀门的阀位开关信号。系统投运后，曾因现场接线盒进水导致一个紧急按钮的信号线对地短路。然而，T9451 模块的TMR表决机制识别出该通道仍有两个健康信号，并未误触发全厂关断，但同时准确报告了“线路故障”诊断信息，指导维护人员及时处理了隐患。该项目经理评价：“T9451 模块的冗余设计和智能诊断，将误停车风险降低了90%，每年避免了潜在的生产损失超过500万元。”

相关产品组合方案：

· •Triconex 主控制器：如T8110C，是处理T9451 所提供信号的大脑。

· •Triconex 机架：如FTA10、FTA20 现场接线端子单元，为T9451 提供安装平台和信号接口。

· •Triconex 输出模块：如T8461C（数字量输出模块），与T9451 构成完整的安全联锁回路。

· •接口继电器：如RTB 系列，用于信号隔离或触点扩展。

· •工程软件：TriStation 1131，用于模块组态、调试和诊断。

安装维护与全周期支持：

安装ICS Triplex T9451 需在系统断电后进行。模块通过导轨安装到FTA端子单元上，现场信号接线至端子的弹簧夹端子。对于安全关键信号，建议采用三组独立触点接入同一通道的三个输入点。
