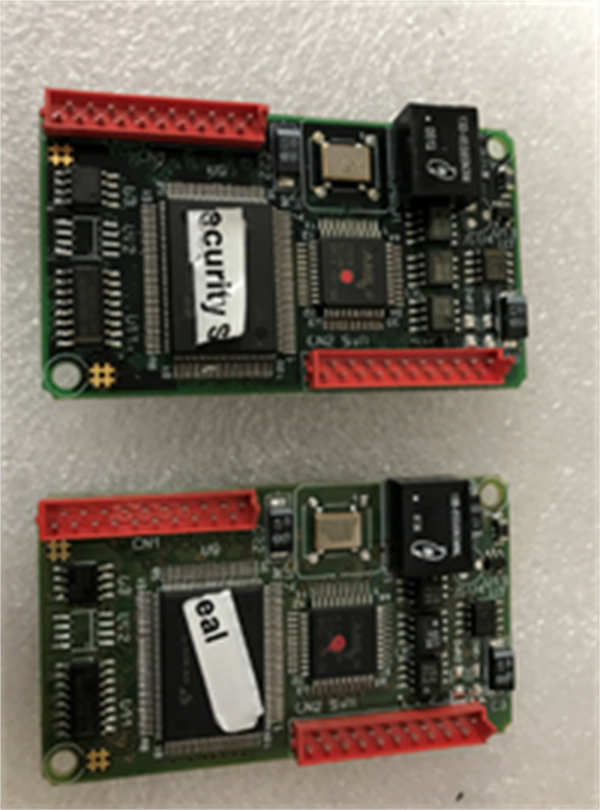

TCM08A UNIOP

UNIOP TCM08A 是UNIOP公司（现为Emerson旗下品牌）生产的一款通信扩展模块，专用于扩展其部分型号人机界面的通信能力。该模块通过增加一个独立的串行通信端口，使HMI能够同时与多个不同品牌或协议的PLC等下级设备进行通信。

应用场景：

在一套自动化包装生产线中，一台UNIOP HMI需要同时监控一台负责送料的西门子S7-200 SMART PLC（通过PPI协议）和一台控制机械手的三菱FX系列PLC（通过三菱专用协议）。如果HMI本身只有一个串口，将无法同时连接两者。此时，UNIOP TCM08A 模块发挥了关键作用。它被插入HMI背部的扩展槽，提供了一个额外的、可独立配置的通信端口。通过简单的软件设置，HMI的主端口与西门子PLC通信，而TCM08A 提供的扩展端口则与三菱PLC建立连接。操作员从而可以在同一个触摸屏上集中监控和控制整个生产线，无需配置两个独立的HMI，极大地简化了系统架构并降低了成本。

**核心参数速览：

技术原理与创新价值：

创新点1：模块化设计，即插即用式扩展。 TCM08A 采用标准的物理和电气接口，无需任何外部接线和电源，只需将其插入HMI的扩展槽即可完成硬件安装。这种设计将复杂的通信接口扩展简化为一个“插入”动作，极大地提升了易用性和可靠性，避免了外部接线可能带来的故障点。创新点2：多协议支持与灵活软件配置。 该模块的固件内集成了多种常见的工业串行通信协议驱动。用户在HMI的组态软件中，可以像配置主端口一样，轻松地为TCM08A 扩展端口选择所需的通信协议、波特率、数据位等参数，使其能够适配不同品牌的控制器，实现了“一个模块，多种连接”的灵活性。创新点3：内置光电隔离保护。 模块的通信线路与HMI主板之间采用了光电隔离技术。这能有效阻断现场因接地环路、浪涌或电磁干扰产生的高电压窜入HMI主板，保护了核心设备的安全，确保了在恶劣工业环境下通信的长期稳定性。

应用案例与行业价值：

某环保设备制造商在其新型污水处理控制柜中，主控制器采用了一台西门子S7-1200 PLC，同时需要集成一个支持Modbus RTU协议的智能电量表。为了节省成本，他们希望只用一台UNIOP HMI作为人机接口。通过为这台HMI配备UNIOP TCM08A 模块，完美解决了问题：HMI的本体网口与S7-1200通信，而TCM08A 的RS485口则连接智能电表。设备交付后，客户可以在HMI上不仅监控工艺参数，还能实时查看能耗数据。该制造商的设计工程师表示：“TCM08A 这个小模块帮我们省去了额外购买电量显示仪的成本，让控制面板更加简洁，系统集成度更高，受到了客户的好评。”

相关产品组合方案：

· •兼容的UNIOP HMI主机： 如某些EP系列或AM系列型号，是TCM08A 的载体。

· •UNIOP TCM10A 以太网模块： 为HMI增加以太网接口，用于与支持以太网协议的PLC（如西门子S7-1500）通信或程序上下载。

· •各种PLC： 如西门子S7-200/200 SMART、三菱FX系列、欧姆龙CP系列等，是TCM08A 的连接对象。

· •智能仪表： 如流量计、电量表、温控器等，通常支持Modbus RTU，可通过TCM08A 接入HMI系统。

· •RS485通信电缆： 用于连接TCM08A 与从站设备，需使用屏蔽双绞线。

安装维护与全周期支持：

UNIOP TCM08A 的安装非常简单。首先需确认HMI型号与TCM08A 兼容，然后在HMI完全断电的情况下，找到其背部的扩展插槽，将模块对准并平稳插入即可。硬件安装后，需要在HMI的组态软件中启用并配置该扩展端口的相关参数。日常维护主要是确保通信端口连接牢固，并观察模块上的通信指示灯状态是否正常。由于其封闭式设计，基本无需内部维护。
