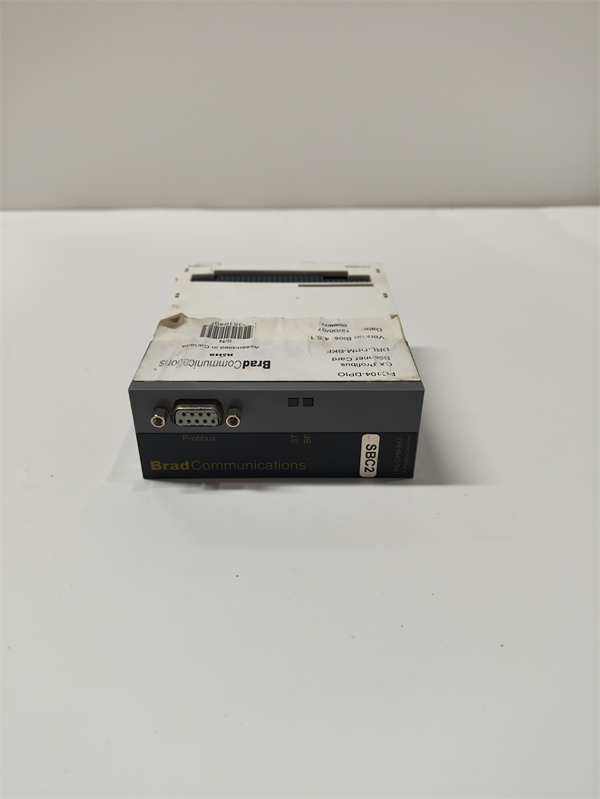

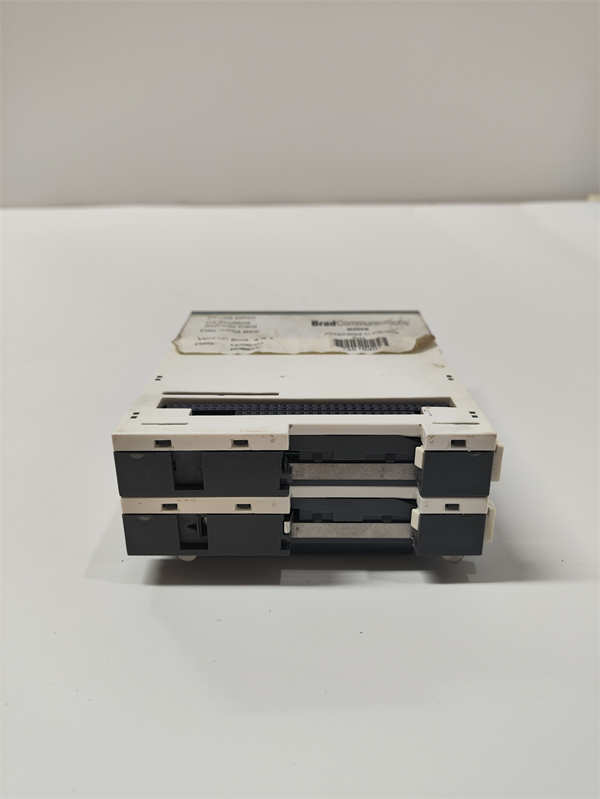

BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF

PC104-DPIO DRL-DPIO-BKF 是BARD COMMUNICATIONS公司生产的一款基于PC/104 嵌入式计算机标准的数字量并行输入/输出模块。该模块设计用于在空间受限、环境苛刻的场合中，为嵌入式系统提供高可靠性的离散信号接口，常见于军工、航空航天、工业测控等专业领域。

应用场景：

在一台军用车辆的综合电子系统中，主控计算机需要实时采集数十个开关状态（如门禁、传感器触发）并控制多个指示灯和继电器。由于空间极其紧凑且要求抗振动、宽温工作，系统采用PC/104架构的嵌入式计算机。PC104-DPIO DRL-DPM-BKF 模块通过PC/104总线堆叠在主CPU板之上，直接连接这些开关和指示灯。它凭借其坚固的设计，在车辆颠簸振动和极端温度下稳定运行，确保了控制指令的可靠输出和状态信息的准确采集。

核心参数速览：

技术原理与创新价值：

创新点1：基于PC/104标准的紧凑坚固架构。 PC104-DPIO 模块的核心优势在于其采用的PC/104标准。这种标准定义了极小的板卡尺寸和通过堆叠连接器的无缆化连接方式，极大地节省了空间，并显著增强了抗振动和冲击的能力，非常适合嵌入到移动设备或紧凑型机箱中。创新点2：高密度与可靠的接口设计。 该模块在极小的面积上集成了大量的数字量I/O通道。为了在恶劣的电气环境下保证可靠性，其I/O通道通常采用光电隔离或磁隔离技术，有效防止现场侧的电压浪涌、地线环路干扰等损坏核心的嵌入式计算机，确保了系统的长期稳定运行。创新点3：确定的硬件编址与实时响应。 作为基于ISA架构的模块，PC104-DPIO 通过板上的跳线器或软件配置进行基地址分配。CPU可以直接通过内存或I/O指令访问这些地址，实现对I/O状态的读写操作。这种访问是硬件级的，延迟极低且确定，能够满足实时控制应用的苛刻时序要求。

应用案例与行业价值：

在某风洞试验设备的控制系统中，需要高速同步采集数百个传感器的开关量状态，并精确控制气阀的开启序列。系统采用PC/104架构的实时计算机，并扩展了多块PC104-DPIO 模块。这些模块提供了所需的密集I/O点，其确定的硬件响应时间保证了控制序列的精确同步，其宽温特性适应了试验环境温度的变化，为风洞试验的成功进行提供了可靠的数据采集和控制保障。

相关产品组合方案：

一个完整的嵌入式系统围绕 PC104-DPIO 构建，通常包括以下核心组件：

· •PC/104 CPU主板：如基于x86或ARM架构的主处理器模块。

· •PC/104 栈板：用于连接和固定多个PC/104模块。

· •电源模块：为整个栈板提供稳定的直流电源。

· •其他功能模块：如PC/104 模拟量输入输出模块、串口通信模块等。

· •嵌入式操作系统：如VxWorks, QNX, 或嵌入式Linux。

· •开发工具：交叉编译环境、调试器和驱动程序。

安装维护与全周期支持：

PC104-DPIO 模块通过其上下两面的104针孔型和针型连接器与其它PC/104模块堆叠连接。安装时需对齐连接器并用螺丝和支撑柱固定整个栈板。在带电情况下插拔模块（热插拔）通常不被支持，操作前务必断电。
