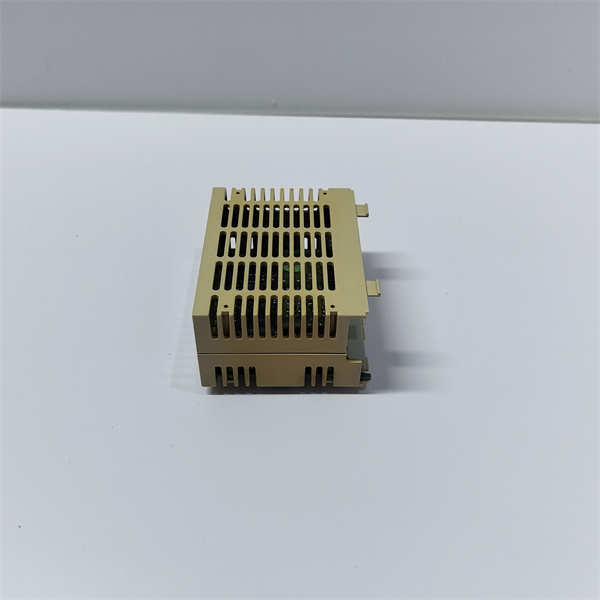

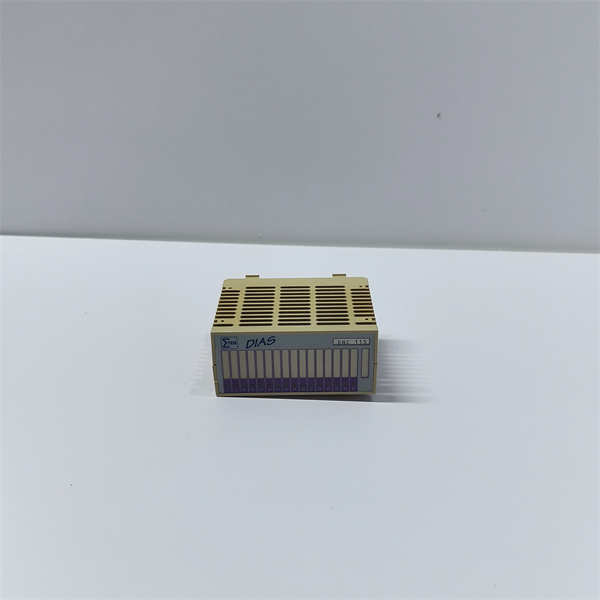

DNC115 SIGMATEK

DNC115 是西格迈（SIGMATEK）公司生产的一款高性能数字量输入/输出模块，属于其DNC系列分布式I/O系统。它通过现场总线（如CANopen）与上层控制器（如SIGMATEK PLC）通信，专为需要集中管理分散I/O点的自动化应用而设计。

应用场景：

在一套自动化立体仓库的堆垛机系统中，需要实时检测货叉的位置（通过限位开关）、货物的有无（通过光电传感器），并控制电磁阀以驱动货叉伸缩和平移。DNC115 模块被安装在堆垛机移动平台上，直接连接这些传感器和执行器。它通过CANopen总线与主控制器实时交换数据，完美解决了移动设备上长距离布线困难的问题，实现了精准可靠的位置控制与状态监测。

核心参数速览：

技术原理与创新价值：

创新点1：分布式架构与实时总线通信。 DNC115 的核心优势在于其分布式I/O理念。它通过高速的CANopen现场总线与主控制器连接，将I/O点延伸到设备现场，大幅减少了从控制器到现场传感器/执行器的大量连续布线，节省了电缆和安装成本，并提高了系统的抗干扰能力。创新点2：高密度与灵活的I/O组合。 该模块在紧凑的尺寸上集成了16点输入和16点输出，提供了高密度的I/O解决方案。输入点用于采集开关状态，输出点用于驱动继电器、指示灯或小型电磁阀。这种混合设计使其非常适用于控制逻辑紧密相关的工位，简化了模块种类和数量。创新点3：强大的诊断与可配置性。 DNC115 具备完善的诊断功能，能够检测模块内部状态、总线通信错误、电源状况以及输出通道的短路故障。这些信息可通过总线实时上报给主控制器，便于实现预测性维护。同时，其输入滤波时间等参数可通过软件配置，适应不同的应用需求（如需要快速响应的限位信号或需要防抖动的按钮信号）。

应用案例与行业价值：

某汽车装配线的车门安装工位，机器人完成涂胶后，需要控制多个气缸完成车门的夹紧、定位和密封检查。该工位选用了DNC115 模块作为本地控制单元。它直接连接所有气缸的磁性传感器（检测活塞位置）和控制电磁阀，并通过CANopen总线与区域主PLC通信。这种架构使得单个工位的所有I/O控制独立而高效，布线清晰，当工艺变更时，只需在本地调整DNC115 的接线和程序，极大地提升了生产线的灵活性和可维护性。

相关产品组合方案：

在SIGMATEK自动化系统中，DNC115 通常与以下产品协同工作：

· •主控制器：如SIGMATEK CPC100 系列可编程控制器。

· •CANopen 主站模块：如IFC100-CAN，插在控制器背板上。

· •其他I/O模块：如模拟量模块DNC120、专用模块等，扩展系统功能。

· •电源模块：为分布式I/O站供电。

· •总线电缆与连接器：用于构建CANopen网络。

· •编程软件：SIGMATEK LASAL，用于硬件配置、编程和诊断。

安装维护与全周期支持：

DNC115 模块采用标准的DIN导轨安装，配置简便的插入式连接器，便于接线。安装时需注意电源极性，并确保总线终端电阻设置正确（网络两端模块需启用120欧姆终端电阻）。日常维护主要是通过LASAL软件监控模块诊断信息。
