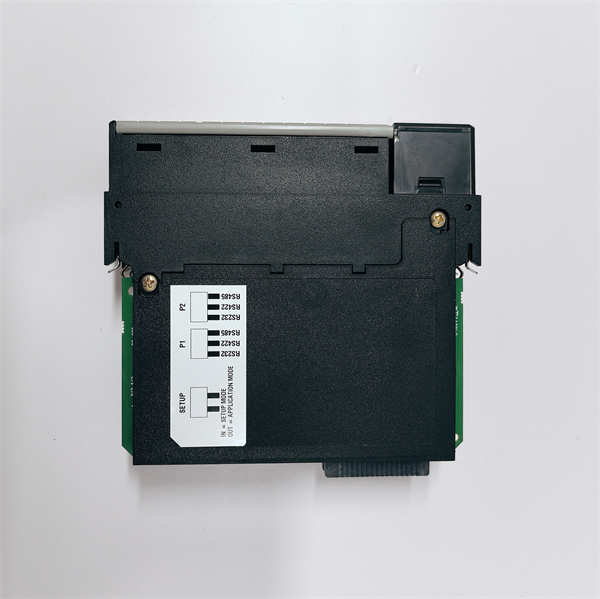

MVI56-LTQ ProSoft

MVI56-LTQ 是ProSoft Technology公司生产的一款专为罗克韦尔自动化（Rockwell Automation）ControlLogix平台设计的通信接口模块。它作为一款网络网关，允许ControlLogix PLC通过LonTalk协议与楼宇自动化、工业设备等网络中的节点进行数据交换，有效解决了不同协议设备之间的互联互通问题。

应用场景：

在一座现代化的自动化工厂中，厂务设施（如中央空调、通风系统、能源计量表）普遍采用LonTalk网络进行监控，而生产线的控制核心是AB的ControlLogix PLC。MVI56-LTQ 模块被插入ControlLogix机架，充当“翻译官”的角色。它实时采集空调系统的运行状态（如温度、风机转速）和电表数据，并将这些数据转换为ControlLogix处理器能够识别的格式，同时将PLC的优化控制指令（如设定温度、启停命令）下发至LonTalk网络。这实现了生产与厂务系统的智能联动与集中监控。

核心参数速览：

技术原理与创新价值：

创新点1：无缝的ControlLogix平台集成。 MVI56-LTQ 的最大优势在于其作为ControlLogix的正式成员运行。它通过背板与ControlLogix CPU通信，数据交换在PLC的扫描周期内完成，延迟低，可靠性高。用户可以在RSLogix 5000/Studio 5000编程软件中直接为该模块定义数据缓冲区（如INT或REAL数组），编程体验与使用本地I/O模块类似，极大简化了开发流程。创新点2：专业的协议转换与网络管理。 模块内部运行强大的处理器，独立处理LonTalk协议栈的所有细节，包括网络变量（NV）的订阅和发布、网络管理、诊断等。这减轻了ControlLogix CPU的负担，并确保了与第三方LonTalk设备的可靠通信。其Configuration Builder软件提供了直观的界面来配置网络变量映射和通信参数，无需深厚的LonTalk协议知识即可快速上手。创新点3：成熟的楼宇与工业自动化桥梁。 ProSoft在工业通信领域积累了深厚经验。该模块经过严格测试，能够适应工业环境的电磁干扰，其稳定的性能使其成为连接工业控制网络（以Ethernet/IP、ControlNet为主）和楼宇控制网络（以LonTalk为主）的经典且可靠的解决方案。

应用案例与行业价值：

某大型半导体洁净厂房需要将数百个环境传感器（温湿度、压差）的数据集成到全厂监控系统中。这些传感器均采用LonTalk网络。项目通过在中央控制室的ControlLogix机架内插入一块MVI56-LTQ模块，成功将所有传感器数据采集并整合到上位监控系统（如FactoryTalk View）中。相比为每个传感器单独铺设信号线到PLC的方案，节省了超过70%的布线和安装成本，并实现了高效的集中管理和历史数据追溯。

相关产品组合方案：

MVI56-LTQ 通常与以下产品和技术协同工作：

· •ControlLogix 平台：包括机架、CPU（如1756-L7x）和电源。

· •LonTalk 网络设备：如传感器、执行器、DDC控制器等。

· •网络组件：LonTalk网络路由器、中继器、FTT-10A收发器等。

· •配置软件：ProSoft Configuration Builder for MVI系列模块。

· •编程软件：罗克韦尔 Studio 5000 / RSLogix 5000。

· •同系列其他网关：如用于PROFIBUS的MVI56-PDPMV1，用于Modbus TCP的MVI56E-MNET等。

安装维护与全周期支持：

MVI56-LTQ 的安装非常简便，只需将其插入ControlLogix机架的任意空闲槽位即可。配置通过ProSoft的专用软件完成，定义好数据映射关系后下载到模块。日常维护主要是通过模块状态LED和Configuration Builder软件中的诊断页面监控通信状态。
