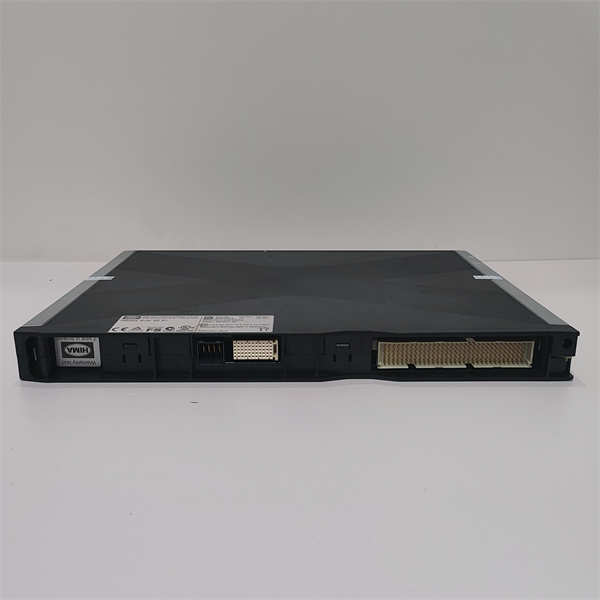

HIMA X-AI3201 985210213

HIMA X-AI3201 (部件号 985210213) 是德国HIMA公司生产的一款用于安全相关系统的8通道模拟量输入模块。它属于HIMA的模块化安全PLC系统（如HIMax / F系列），专门设计用于连接4-20mA等模拟量现场仪表，是构成TÜV认证的安全仪表系统（SIS）中负责信号采集的关键一环。

应用场景：

在北海一座海上石油平台的天然气压缩机组中，对出口管道的压力进行连续监控是防止超压爆炸的核心安全措施。高精度压力变送器将4-20mA信号传递到平台的安全仪表系统（SIS）。该系统核心——HIMA X-AI3201 模块，负责持续且可靠地采集这些压力信号。当压力接近安全限值时，SIS的控制器根据 X-AI3201 提供的准确数据，及时发出预警或启动紧急关断序列，从而保护了价值数十亿的平台设施和人员安全，凸显了其在安全回路中作为“可靠感官”的不可替代性。

核心参数速览：

技术原理与创新价值：

创新点1：面向安全的硬件架构与诊断机制。 HIMA X-AI3201 的核心价值在于其“故障安全”设计。模块内部集成了强大的自诊断功能，能够持续监测每个输入通道的状态，例如检测信号线是否开路或短路。一旦诊断出任何可能影响信号完整性或模块自身功能的危险故障，模块会立即将这一信息通过安全通信协议报告给上级的安全CPU，系统可据此进入预定义的安全状态，从而防止因信号失真或丢失导致的误动或拒动。创新点2：高精度与抗干扰能力。 尽管是安全型模块，X-AI3201 同样注重信号的测量精度，以确保安全逻辑能够基于真实、准确的过程值进行判断。其电路设计充分考虑了工业现场的电磁干扰（EMI）问题，通过滤波和隔离技术，确保在恶劣电气环境中也能稳定工作，避免误报警。创新点3：模块化与可配置性。 该模块采用标准模块化设计，可以灵活地插入HIMA安全PLC的机架中，与数字量输入/输出模块、通信模块等协同工作。每个通道通常可以通过组态软件进行独立配置，例如设定量程、报警上下限、故障安全值等，提供了极大的工程灵活性。

应用案例与行业价值：

案例名称：化工行业反应釜高温连锁保护系统升级某大型化工企业为提升其核心反应釜的安全性，决定将原有的继电器式高温连锁系统升级为符合SIL 2要求的基于安全PLC的系统。项目要求新的系统必须能可靠监测反应温度，并在超温时安全联锁。应用流程： 系统采用HIMA的F35安全PLC作为主控制器。每个反应釜的多支热电偶信号先通过温度变送器转换为4-20mA信号，然后接入 HIMA X-AI3201 模块。X-AI3201 将采集到的温度值实时传送给F35 CPU。CPU中运行着经过TÜV认证的安全逻辑程序，一旦判断温度超过安全限值，立即通过数字量输出模块切断进料阀并启动紧急冷却。带来的改进： 新系统投用后，不仅安全等级显著提升，其强大的诊断功能使得维护人员能够提前发现温度测量回路中潜在的故障（如导线接触不良），实现了预测性维护。清晰的诊断信息也大大缩短了故障排查时间。安全经理评价：“HIMA X-AI3201 模块让我们对安全回路的健康状况一目了然，它的可靠性是我们实现安全生产承诺的基石。”

相关产品组合方案：

HIMA X-AI3201 是构建完整安全系统的一部分，需与以下产品协同工作：

· •安全CPU： 如 HIMA F-CPU60xx 系列，是安全系统的处理大脑。

· •安全系统基板/机架： 如 HIMA X-BASExxxx，为各模块提供电源和通信背板。

· •数字量输入模块： 如 HIMA X-DI3201，用于连接急停按钮、液位开关等安全开关量信号。

· •数字量输出模块： 如 HIMA X-DO3201，用于驱动安全继电器、电磁阀等最终执行元件。

· •通信模块： 用于与DCS等上层系统进行安全通信。

· •工程组态软件： HIMA的Safety Manager，用于对整个安全系统进行编程和配置。

安装维护与全周期支持：

HIMA X-AI3201 的安装需遵循HIMA系统的严格规范，由经过培训的专业人员操作。模块通过其专用连接器插入背板，安装过程需确保断电操作。在调试阶段，通过Safety Manager软件可以对模块进行参数设置和功能测试。日常维护的重点在于利用系统提供的诊断信息，定期检查模块状态和通道报警。
