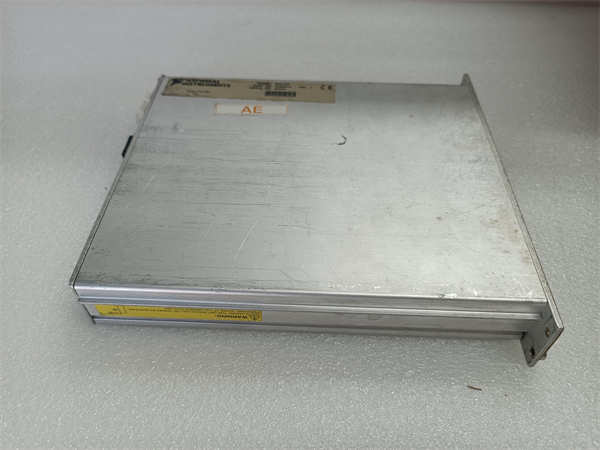

NI SCXI-1127

NI SCXI-1127 是美国国家仪器（National Instruments, NI）生产的一款用于SCXI信号调理系统的32通道差分模拟输入模块。该模块专为高精度、高密度测量热电偶和低电平电压信号而设计，集成了信号放大、滤波、多路复用和冷端补偿（CJC）功能，是将大量传感器信号可靠地接入数据采集系统的理想前端。

应用场景：

在一家大型化工厂的反应釜温度监控系统中，数十个反应釜的外壁和内部关键点需要安装数百个K型热电偶进行实时温度监测，以保障工艺安全和产品质量。传统的单点温度变送器方案不仅成本高昂，而且布线复杂、占用空间大。技术人员采用多台NI SCXI-1127 模块，每块模块安装在SCXI-1000或SCXI-1001机箱中，可连接32个热电偶。SCXI-1127 模块对每路微弱的热电偶信号进行放大和滤波，并通过模块内置的冷端补偿传感器自动校正参考端温度，确保了测量的高精度。所有通道通过模块的多路复用器依次扫描，仅用一条电缆就将数据高速传输至后端的NI DAQ卡，极大地简化了系统结构，降低了总体成本，并实现了全厂温度数据的集中监控和记录。

核心参数速览：

技术原理与创新价值：

创新点1：高密度集成与精准的冷端补偿技术。 SCXI-1127 的核心优势在于其在单模块上集成了32个差分通道，并提供了高精度的内置冷端补偿。热电偶测量需要已知参考端（冷端）温度，传统方法需要外接CJC传感器，接线复杂且易出错。SCXI-1127 在端子板上集成了CJC传感器，能自动测量并补偿模块接线端子的温度，极大简化了热电偶测量的配置，并提高了整体精度。创新点2：可编程增益与强大的抗干扰能力。 该模块为每路通道提供了独立的软件可选增益放大器（PGA），范围从1到1000。这使得它既能测量热电偶产生的毫伏级微小信号（通过高增益放大），也能直接测量较高的电压信号（低增益或衰减）。同时，其高共模抑制比（>120dB）和内置的低通滤波器，能有效抑制工业现场常见的共模噪声和射频干扰，为低电平信号提供了“洁净”的测量环境。创新点3：模块化架构与系统级集成便捷性。 SCXI-1127 作为SCXI系统的一员，其价值在于模块化。用户可以根据通道需求，在SCXI机箱中灵活配置多个SCXI-1127 模块，并可与其他功能的SCXI模块（如数字I/O、应变计模块）共存于同一机箱。通过SCXI背板，所有模块的数据和定时信号被整合，通过一根电缆连接到计算机的DAQ卡，实现了高通道数系统布线的极大简化和高度的同步性。

应用案例与行业价值：

案例：航空航天发动机试车台温度监测网络在某航空发动机高空试车台项目中，需要在发动机短舱、进气道、排气道等关键部位布置超过500个热电偶，以测绘温度场分布。项目采用由多个SCXI机箱组成的分布式采集网络，每个机箱内插有数块NI SCXI-1127 模块。SCXI-1127 的高通道密度显著减少了机箱数量和占地面积；其内置CJC功能和抗振动设计，确保了在强振动、宽温变化的恶劣环境下测温数据的准确性和可靠性。数据通过高速网络实时传至控制中心，为发动机性能评估和安全性验证提供了海量、高精度的温度数据。项目负责人评价：“SCXI-1127模块的高可靠性和易用性，使我们能快速部署和维护如此大规模的温度测点网络，其数据质量完全满足了我们的苛刻要求。”

相关产品组合方案：

· •SCXI 机箱：如SCXI-1000（4槽台式）、SCXI-1001（4槽机架式），是SCXI-1127 的安装和供电平台。

· •SCXI 端子板：如SCXI-1327，为SCXI-1127 提供热电偶和电压信号的接线接口。

· •NI DAQ 数据采集卡：如PCI/PXI/PCMCIA接口的DAQ卡（如PCI-6036E），通过SCXI总线电缆与机箱连接，进行数字化采集。

· •SCXI系统电缆：如SCXI-1341电缆，连接机箱与DAQ卡。

· •NI LabVIEW 或 SignalExpress 软件：用于配置SCXI-1127 参数（如增益、滤波器、CJC）、采集、分析和显示数据。

· •传感器与线缆：各种类型的热电偶、屏蔽双绞线缆，确保信号质量。

安装维护与全周期支持：

NI SCXI-1127模块的安装需在SCXI机箱断电情况下进行。将其对准机箱的可用插槽，沿导轨平稳插入直至锁紧。然后，将对应的端子板（如SCXI-1327）安装到模块前端。接线时，使用合适的屏蔽电缆，并将屏蔽层在端子板侧单点接地，以最大化抗噪声性能。日常维护主要是确保端子板接线牢固，检查屏蔽层接地良好。保持机箱通风孔清洁以利散热。由于是固态电子设备，主动维护需求低。可通过NI MAX（Measurement & Automation Explorer）软件或LabVIEW定期读取模块状态和CJC温度进行健康监测。
