NI SCXI-1000

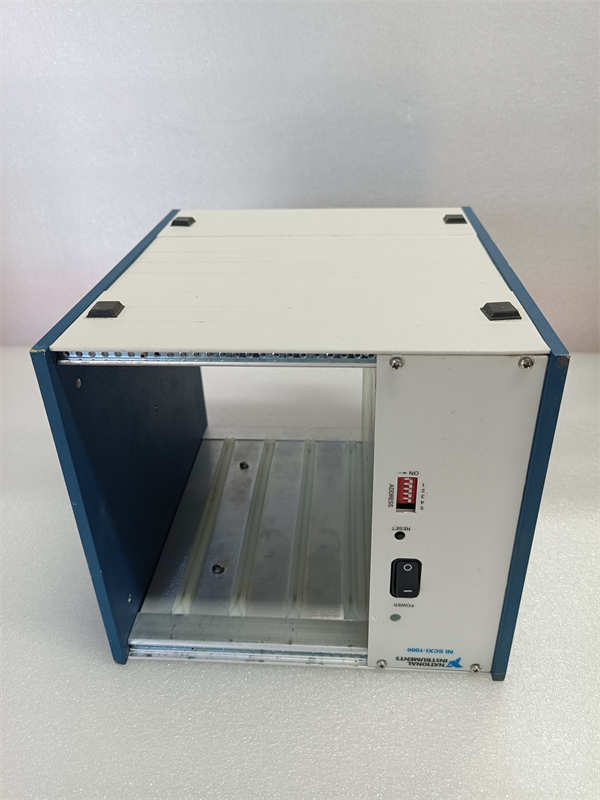

NI SCXI-1000 是美国国家仪器（National Instruments, NI）生产的SCXI（信号调理eXtensions for Instrumentation）模块化仪器系统的一款4槽台式机箱。该机箱是SCXI系统的物理载体和供电核心，为各种功能的SCXI信号调理模块（如放大、滤波、隔离、多路复用）提供机械安装、电源分配、散热管理和系统总线连接。

应用场景：

在一座大型桥梁结构健康监测项目中，工程师需要长期监测上百个贴在桥体关键部位的应变片的微小信号。这些信号极其微弱（毫伏级），且传输距离远，易受干扰。技术人员将多组应变片信号线接入多个NI SCXI-1000 机箱内的SCXI-1520应变计测量模块。SCXI-1000 机箱为这些高精度模块提供了稳定、洁净的电源和良好的散热环境，其内部的背板总线确保了模块与后端PXI或PCI数据采集卡的高速通信。通过SCXI-1000 系统对信号的本地调理和放大，有效抑制了噪声，确保了长达数年的监测数据的准确性和稳定性，为桥梁的安全评估提供了可靠依据。

核心参数速览：

技术原理与创新价值：

创新点1：模块化架构与集中供电散热设计。 SCXI-1000 的核心价值在于其模块化理念。它将信号调理功能从数据采集（DAQ）卡中分离出来，通过专用的SCXI模块实现。机箱作为平台，为这些模块提供统一、稳定且低噪声的多种直流电源（±15V用于模拟电路，±12V和+5V用于数字逻辑），并通过内部风扇和风道为高密度模块提供有效散热，确保了整个信号链前端的稳定性和精度，这是直接使用DAQ卡难以实现的。创新点2：高性能背板与菊花链扩展能力。 机箱内部的SCXI背板不仅是电源分配网络，更是高速数据通信的骨干。它允许插在机箱内的多个模块之间进行同步和高速数据交换。更重要的是，通过机箱背后的端口和SCXI-1340等配件，可以将多个SCXI-1000 机箱“菊花链”式地连接起来，轻松地将系统从4通道扩展至数十甚至数百个通道，满足大规模传感器网络的测量需求，极具 scalability（可扩展性）。创新点3：优化信号路径与抗干扰能力。 通过将信号调理模块置于靠近传感器的位置（如现场控制柜），SCXI-1000 系统允许微弱的原始传感器信号在传输到远端的计算机和DAQ卡之前，就被放大、滤波或隔离。这极大地提高了信号的信噪比，有效抵御了长线传输中的电磁干扰和接地环路问题，特别适合应变、热电偶等低电平信号的精确测量。

应用案例与行业价值：

案例：汽车发动机台架测试系统高通道数数据采集在某汽车研发中心的发动机性能测试台架上，需要同步采集来自数百个温度、压力、振动和应变传感器的信号。系统采用了多台NI SCXI-1000 机箱组成分布式信号调理网络。每个机箱内根据传感器类型插有SCXI-1100（热电偶）、SCXI-1120（电压输入）和SCXI-1530（振动加速度计）等模块。SCXI-1000 机箱的稳定供电和散热保障了模块在高温、高振动的台架环境下长期连续工作，其菊花链结构简化了布线，并通过SCXI背板实现了所有通道的精确同步采集。测试工程师评价：“SCXI-1000 系统是我们高通道、高精度测试的基石。它的模块化设计使我们能灵活配置系统，其可靠性确保了海量测试数据的质量，为发动机的研发优化提供了关键支撑。”

相关产品组合方案：

· •SCXI 信号调理模块：如SCXI-1100（热电偶）、SCXI-1120（DIN导轨多路复用）、SCXI-1140（滤波器）、SCXI-1520（应变计），是机箱的功能核心。

· •NI DAQ 数据采集卡：如PCI/PXI/PCMCIA接口的DAQ卡，通过电缆与SCXI-1000 连接，进行数字化。

· •SCXI-1340 等多机箱连接器：用于菊花链连接多个SCXI-1000 机箱，扩展系统规模。

· •SCXI-1300 系列接线端子模块：提供方便、可靠的传感器信号接入接口。

· •NI LabVIEW 或 SignalExpress 软件：用于配置SCXI系统、采集和分析数据的图形化编程环境。

· •机架安装套件：可将台式SCXI-1000 安装到标准19英寸机柜中。

安装维护与全周期支持：

NI SCXI-1000机箱的安装相对简单。作为台式机箱，需放置在平稳、通风良好的工作台面。连接AC电源线后，使用合适的SCXI系统电缆（如SCXI-1341电缆）将其与计算机中的DAQ卡相连。插入SCXI模块时，需确保模块类型与槽位兼容，并沿导轨平稳推入直至锁紧。日常维护主要是保持机箱通风孔的清洁，定期清理灰尘以确保散热效果。机箱本身为高可靠性产品，无运动部件，维护需求低。若风扇噪音异常或机箱电源指示灯异常，可能需要专业检修。
