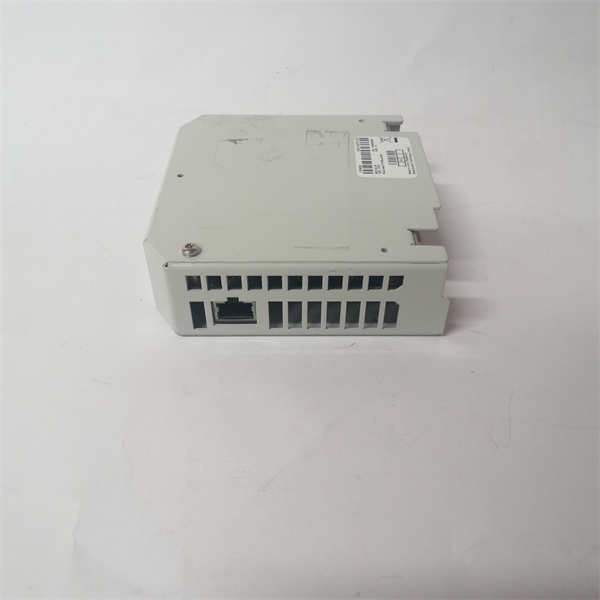

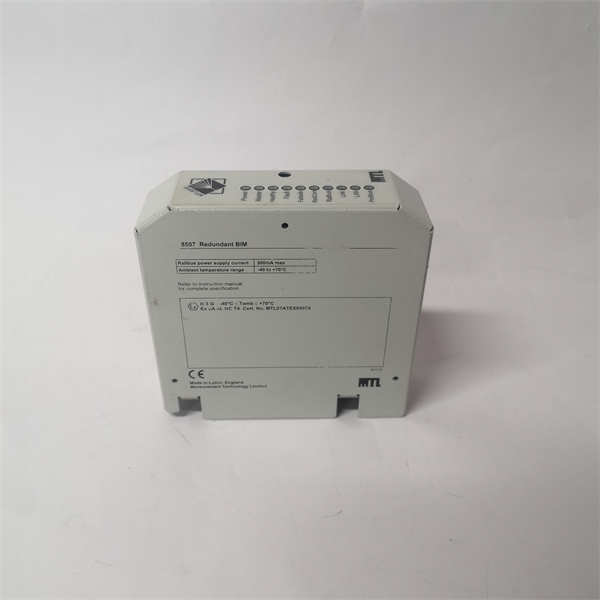

MTL 8507-BI-DP

MTL 8507-BI-DP 是英国MTL公司生产的一款PROFIBUS DP总线隔离器/中继器。该设备是PROFIBUS-DP现场总线网络的关键组件，用于在复杂的工业电磁环境下，提供电气隔离、信号整形和网络中继功能，以延长网络距离、增加节点数量，并显著提高网络的可靠性和抗干扰能力。

应用场景：

在大型化工厂的罐区控制系统中，PROFIBUS-DP网络需要连接分布广泛的液位计、温度变送器和阀门定位器。由于设备分散、传输距离长，且现场存在大功率电机启停产生的强烈电磁干扰，导致网络通信不稳定，经常出现数据丢包或通信中断。在控制柜和远程现场节点之间串入MTL 8507-BI-DP 总线隔离器后，它有效地将不同区域的网段进行电气隔离，消除了因地电位差引起的接地环路电流干扰；同时，它对衰减的PROFIBUS信号进行再生和放大，将有效的网络传输距离延长了一倍，并增加了可连接的从站数量，彻底解决了通信不稳定的问题，保障了监控数据的实时性和可靠性。

核心参数速览：

技术原理与创新价值：

创新点1： 卓越的电气隔离与噪声抑制能力。MTL 8507-BI-DP 的核心价值在于其高强度的电气隔离。它通过隔离变压器或光耦等元件，物理上隔断了输入和输出端口间的电气连接，从而彻底消除了因不同设备接地电位不同而导致的“接地环路”问题，以及共模噪声对信号的干扰。这对于大型工厂中远距离分布的设备通信至关重要。创新点2： 信号再生与网络扩展能力。作为一台有源中继器，它不仅仅是简单的信号转发。它会接收上游的PROFIBUS信号，进行解码、整形和再生，然后以一个全新、干净、强度足够的信号发送到下游网络。这一过程有效补偿了信号在电缆传输中的衰减和失真，使得网络总长度可以突破单网段的限制，并允许连接更多的设备。创新点3： 增强的网络可靠性与故障隔离。当MTL 8507-BI-DP 被部署在网络中时，它实际上将整个网络分割成独立的网段。如果下游某个网段出现故障（如电缆短路、节点故障），该隔离器可以阻止故障扩散到上游网络，从而将故障影响范围局部化，大大简化了网络故障的诊断和定位过程，缩短了系统恢复时间。

应用案例与行业价值：

某汽车制造厂的涂装车间，其PROFIBUS-DP网络需要穿越多个具有强电磁干扰的区域（如大型风机、变频驱动器附近）。网络经常受到干扰，导致机器人控制器与I/O站之间通信中断，造成生产线停线。在关键节点处部署了MTL 8507-BI-DP 隔离器后，通信干扰问题得到根本解决。其清晰的指示灯帮助维护人员快速判断网络各段的状态。车间自动化工程师评价：“MTL 8507-BI-DP 就像我们总线网络的‘稳压器’，安装后通信质量变得非常稳定。它的隔离功能把我们最头疼的接地问题也解决了，生产线停线次数显著降低。”

相关产品组合方案：

为构建完整可靠的现场总线网络，以下产品与 MTL 8507-BI-DP 紧密相关：

· •PROFIBUS网络组件： 包括PROFIBUS专用屏蔽双绞线电缆、连接器（带终端电阻）。

· •PROFIBUS主站： 如西门子S7-1500/300/400 PLC的DP接口、ABB AC500 PLC的DP主站模块等。

· •PROFIBUS从站： 如远程I/O站、变频器、仪表等现场设备。

· •MTL电源： 为隔离器提供稳定的24VDC电源。

· •其他网络隔离器： 如用于PROFIBUS PA网络的MTL 8580 网关，或用于其他协议的隔离器。

· •网络诊断工具： 如PROFIBUS网络诊断器，用于深度分析网络状态。

安装维护与全周期支持：

安装MTL 8507-BI-DP 非常简单。将其卡在标准DIN导轨上，连接24VDC电源，然后使用PROFIBUS电缆将上游（输入）和下游（输出）端口正确连接即可。务必确保网络两端的终端电阻设置正确（置于ON位置）。日常维护主要是观察模块上的电源和通信状态指示灯，确保其正常工作。
