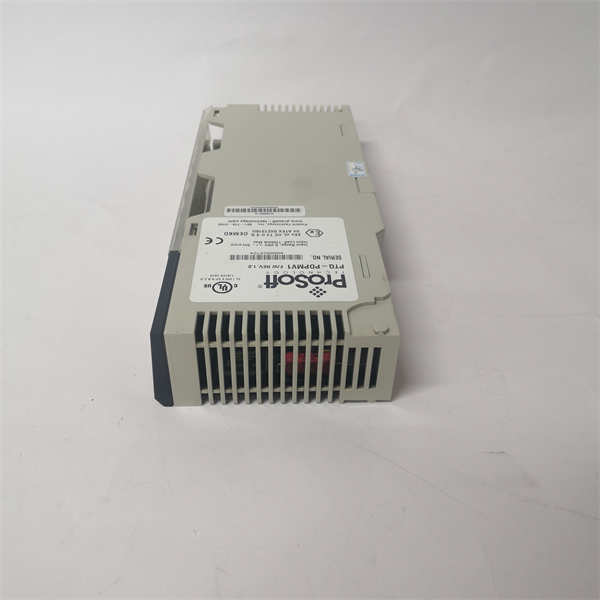

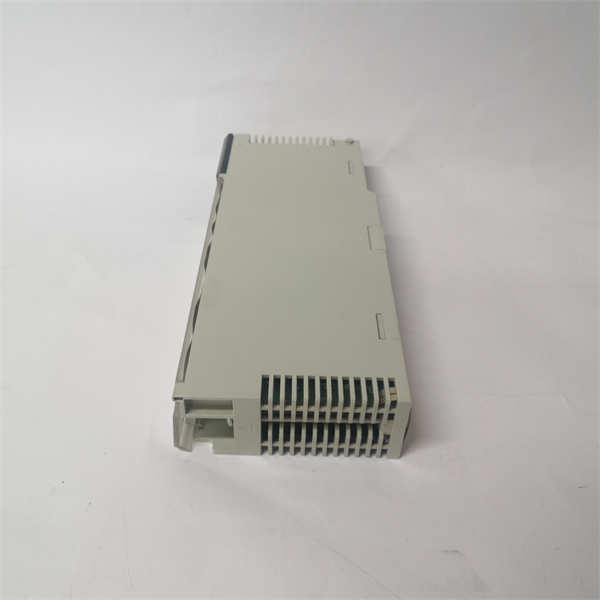

PROSOFT PTQ-PDPMV1

PTQ-PDPMV1 是ProSoft Technology公司生产的一款高性能协议网关模块。该模块专门用于在工业自动化网络中实现PROFINET IO和PROFIBUS DP两种主流现场总线协议之间的双向数据转换，是解决不同制造商控制器与现场设备之间通信障碍的“智能翻译官”。

应用场景：

在一条汽车焊装生产线的升级改造中，新的主控制系统采用支持PROFINET的西门子S7-1500 PLC，但生产线上的多台机器人控制器和远程I/O站仍是仅支持PROFIBUS DP协议的旧设备。直接更换所有设备成本高昂。此时，PTQ-PDPMV1 网关成为关键。它安装在控制柜内，PROFINET端口连接到S7-1500 PLC，PROFIBUS DP端口连接到现场的机器人控制器。PTQ-PDPMV1 实时地将PLC发出的PROFINET IO数据包“翻译”成PROFIBUS DP报文发送给机器人，同时将机器人的状态数据“反向翻译”回送给PLC，完美实现了新旧系统的融合，保护了原有投资，并确保了生产线的顺利升级。

核心参数速览：

技术原理与创新价值：

创新点1： 双向透明数据映射与高效协议转换。PTQ-PDPMV1 的核心能力在于其深度的协议栈处理。它并非简单的数据转发，而是在内部建立了完整的PROFINET IO设备模型和PROFIBUS DP主站功能。用户可以通过直观的配置软件，将PROFIBUS从站设备的数据区（如输入/输出地址）灵活地映射到PROFINET IO设备的子模块中。这种映射是双向的，数据转换在硬件层面高效完成，延迟极低，确保了控制的实时性。创新点2： 灵活的拓扑支持与强大的诊断能力。模块的PROFINET侧支持设备级环网（DLR），可轻松构建冗余网络拓扑，提升系统可用性。其内置的网页服务器提供了丰富的诊断信息，不仅可以显示网关自身的状态，还能详细展示PROFIBUS网络上的从站状态（如在线、故障、通信错误），使运维人员能够快速定位问题是出在网关本身、网络线路还是远端从站设备上。创新点3： 简化的集成与广泛的兼容性。作为独立的网关设备，PTQ-PDPMV1 不依赖于特定品牌的PLC硬件或软件平台。只要控制器支持标准的PROFINET IO协议，即可将其集成。这种开放性极大地简化了多供应商设备环境的集成复杂度，提供了未来系统演进的灵活性。

应用案例与行业价值：

某大型水处理厂的中控系统升级为全厂PROFINET网络，但厂内数十个远程泵站的老旧PLC仅支持PROFIBUS DP。采用PTQ-PDPMV1 网关方案后，每个泵站的PLC作为PROFIBUS从站接入网关，网关再通过光纤PROFINET网络将数据上传至中央控制室。这一方案避免了更换所有远程站控制设备的巨大成本，实现了全厂数据的统一监控。厂区工程师评价：“ProSoft PTQ-PDPMV1 网关的配置比想象中简单，其稳定性超乎预期，运行三年来从未因通信问题影响生产。它的诊断页面让我们在中心就能判断出是哪个泵站的通信中断，大大节省了维护时间。”

相关产品组合方案：

为构建完整的跨协议通信解决方案，以下产品与 PTQ-PDPMV1 紧密相关：

· •PROFINET控制器： 如西门子S7-1500/1200、罗克韦尔CompactLogix等支持PN的PLC。

· •PROFIBUS DP从站设备： 如第三方PLC、驱动器、远程I/O、仪表等。

· •网络组件： 工业以太网交换机、PROFIBUS电缆/连接器、光纤转换器等。

· •电源： 24 VDC工业开关电源。

· •配置工具： 安装有ProSoft Configuration Builder软件的PC。

· •其他ProSoft网关： 如用于以太网/IP转MODBUS TCP的MVI56E-MCM 等。

安装维护与全周期支持：

安装PTQ-PDPMV1 十分简便。将其卡在DIN导轨上，连接24VDC电源，然后分别用标准网线连接PROFINET网络，用PROFIBUS屏蔽双绞线连接DP网络。上电后，通过电脑访问其IP地址即可进行配置。配置过程主要是图形化地映射数据区，无需编写代码。日常维护主要是通过其状态指示灯和网页诊断界面监控通信状态。
