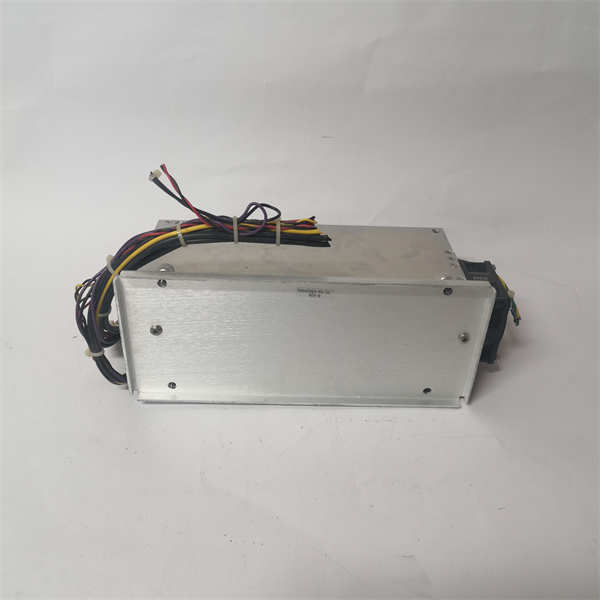

SWITCHING TR-500Q-P-F1 3503311-02

SWITCHING TR-500Q-P-F1 (部件号: 3503311-02) 是一款由SWITCHING公司生产的工业级开关电源。该产品用于将交流主电源（如220VAC）转换为稳定的直流低压电源（如24VDC），为自动化控制系统中的PLC、I/O模块、传感器、继电器、小型驱动器等设备提供可靠、洁净的电力，是电控柜的“心脏”。

应用场景：

在一个自动化包装生产线的中央电控柜内，PLC、伺服驱动器、HMI触摸屏、多个传感器和电磁阀都需要24VDC电源供电。SWITCHING TR-500Q-P-F1 电源模块作为核心供电单元，将来自车间的380VAC或220VAC电源，高效、稳定地转换为24VDC。其500W的功率容量足以同时为所有关键控制元件供电，其宽电压输入范围能够适应电网的波动，而其内部的滤波和稳压电路确保了输出直流电的“纯净”，有效防止了因电源质量问题导致的PLC程序跑飞、传感器误信号或通信中断等问题，保障了整条生产线连续稳定运行。

核心参数速览：

技术原理与创新价值：

创新点1： 高效能转换与宽范围输入适应性。TR-500Q-P-F1 采用先进的开关电源技术（高频PWM控制），实现了高的转换效率（通常超过90%），这意味着更少的能量以热量的形式浪费，更加节能，并对散热系统要求更低。其宽范围的输入电压设计，使其能适应全球不同地区的电网标准，并能耐受一定的电压波动和跌落，保证了在不稳定电网环境下的持续工作能力。创新点2： 卓越的稳定性与低纹波噪声。该电源采用精密的反馈控制电路和高质量的滤波元件（如电解电容和电感），确保了输出电压的稳定性和低纹波噪声。这对于为敏感的电子设备（如PLC的CPU模块、模拟量I/O模块）供电至关重要，纯净的电源是系统稳定性的基础。创新点3： 全面的内部保护与坚固性。模块内置了过载、过压和短路保护功能。当输出端出现异常时，电源能自动进入保护状态，防止自身损坏，并避免故障扩大化，保护后级的昂贵设备。其工业级的设计和用料，确保了在振动、潮湿、电磁干扰等恶劣工业环境下的长期可靠运行。

应用案例与行业价值：

某汽车零部件制造厂的机器人焊接工作站，其控制柜原有电源因雷击损坏，导致整个工作站瘫痪。技术人员使用SWITCHING TR-500Q-P-F1 电源进行紧急更换。由于其标准的DIN导轨安装方式和清晰的接线端子标识，更换过程仅用了20分钟。上电后，电源工作指示灯正常，输出稳定，机器人系统顺利启动，快速恢复了生产，最大限度地减少了停产损失。设备维护工程师评价：“SWITCHING 的这个电源模块功率足，运行非常安静，发热量也小。它的宽电压输入让我们不用担心车间电网的波动，自从更换后没再出过任何电源问题。”

相关产品组合方案：

为构建完整可靠的供电系统，以下产品与 TR-500Q-P-F1 紧密相关：

· •前级保护器件： 如空气开关、熔断器、浪涌保护器（SPD），用于电源输入端的过流和雷击保护。

· •后备电源（UPS）： 用于在主电源故障时提供持续供电。

· •电源冗余模块： 用于构建N+1冗余电源系统，实现更高可用性。

· •直流断路器或熔断器： 用于对输出电路进行分路保护和隔离。

· •配电端子： 用于将电源输出分配至多个用电设备。

安装维护与全周期支持：

安装TR-500Q-P-F1 电源需确保系统总电源已断开。将其卡在35mm标准DIN导轨上，并锁紧固定卡扣。按照端子标识正确连接输入（L， N， PE）和输出（V+， V-）线缆，并确保扭矩适当。日常维护主要是定期清除电源通风口的灰尘，确保散热良好，并检查接线端子有无松动。
