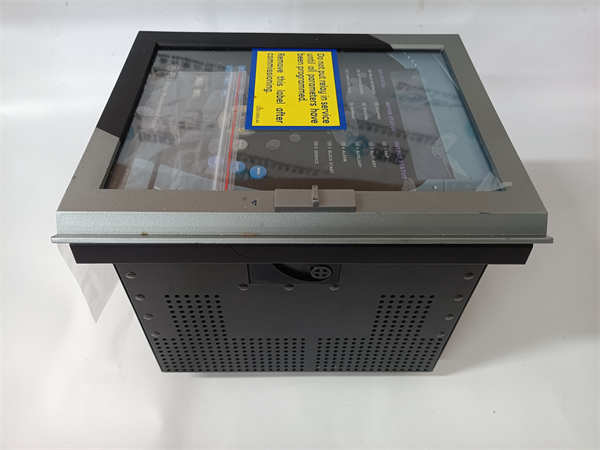

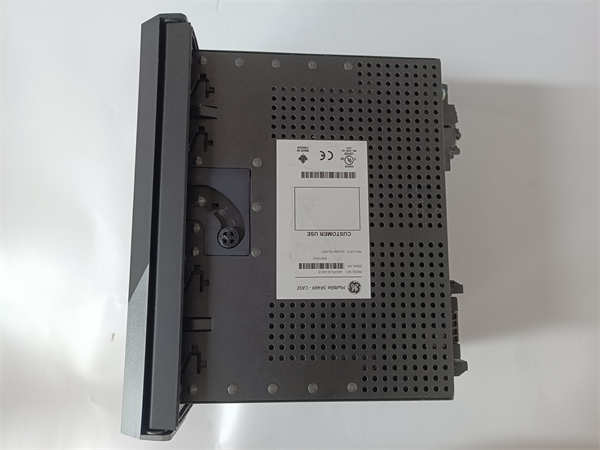

SR469-P5-HI-A20-E GE

GE SR469-P5-HI-A20-E是美国通用电气（GE）旗下Multilin™系列的一款高端、多功能电机管理继电器。该产品属于电机保护与控制设备类别，它为中型至大型高压电机提供全面的保护、监控、诊断和控制功能，是确保关键旋转设备安全稳定运行的“智能卫士”。

应用场景：

在沿海大型石化厂的乙烯装置区，一台驱动丙烯压缩机的10kV高压电机是生产的核心设备。一旦该电机因过载、轴承损坏或供电异常而意外停机，将导致整套装置停产，造成巨额经济损失。该电机配备了 GE SR469-P5-HI-A20-E电机管理继电器。某日，控制系统发出预警，SR469显示电机轴承温度呈上升趋势且三相电流出现轻微不平衡。运维人员根据报警信息，结合 SR469提供的详细趋势数据，判断轴承存在早期润滑不良。利用计划中的小修窗口进行检修，避免了因轴承卡死可能导致的电机烧毁和非计划停产。SR469的早期预警功能，将故障消除在萌芽状态，实现了从“事后维修”到“预测性维护”的转变。

核心参数速览

技术原理与创新价值

创新点1：基于先进热模型的电机保护。SR469的核心创新在于其精确的电机热模型保护。它不仅仅监测实时电流，还综合考虑了电机的正序和负序电流效应，模拟出电机转子和定子的真实热积累过程。这种保护方式比传统的反时限过流保护更准确，能有效防止电机在频繁启动、冷却不良或电压不平衡等复杂工况下的绝缘过热老化，最大程度地利用电机的过载能力的同时确保安全。创新点2：集成化的诊断与状态监测功能。该装置超越了传统继电器的单一保护功能，集成了强大的状态监测能力。它可以持续记录电机的运行参数、启动曲线、事件顺序记录（SOE）和故障录波。这些数据为运维人员提供了深刻的设备健康洞察，使其能够分析电机性能退化趋势，实现预测性维护，从而大幅提升资产利用率并降低维护成本。创新点3：灵活的编程逻辑与强大的通信集成能力。SR469内置可编程逻辑功能，用户可以根据复杂的工艺要求自定义控制序列和联锁逻辑，减少对外部PLC的依赖。同时，其支持多种主流工业通信协议，可以轻松地将电机数据集成到上层DCS、SCADA或资产管理系统之中，实现全厂设备的智能化管理。

应用案例与行业价值

在某大型污水处理厂的中央泵站，多台提升水泵的高压电机原先采用传统的热继电器加电流表方式保护，功能单一，无法远程监控。升级改造中，为每台电机配备了 GE SR469-P5-HI-A20-E电机管理继电器。应用后，运维人员可以在中控室实时监控每台电机的运行电流、能耗和累积运行时间。系统根据 SR469采集的电能数据，自动轮换泵的运行，均衡各设备磨损。一次，SR469准确检测到一台泵的电机因叶轮卡阻导致的启动堵转故障，并在毫秒内跳闸，保护了电机免于烧毁。厂部电气主管评价：“GE SR469不仅提供了可靠的保护，其丰富的监测数据更让我们实现了泵站的精细化管理，节能降耗效果明显，维护工作也变得更有预见性。”

相关产品组合方案

1. 1.GE Multilin 馈线保护装置（如 F650）： 为电机供电的回路提供保护，与 SR469构成完整保护链。

2. 2.电流互感器（CT）： 为 SR469提供精确的电流信号，需根据电机额定电流选型。

3. 3.GE Proficy™ 或 iFIX软件： 上层SCADA平台，用于集成和展示所有 SR469的数据。

4. 4.通讯网关： 如需协议转换，可选用网关将 SR469接入不同网络。

5. 5.电机智能控制柜： 将 SR469、断路器、接触器等集成于一体的完整解决方案。

安装维护与全周期支持

GE SR469-P5-HI-A20-E的安装需由专业电气人员完成，确保工作电源、电流电压信号线、输入输出线正确连接。调试阶段需通过前面板或专用软件（如GE EnerVista）设置电机参数、保护定值和通信参数。
