PROSOFT 6104-WA-PDPM

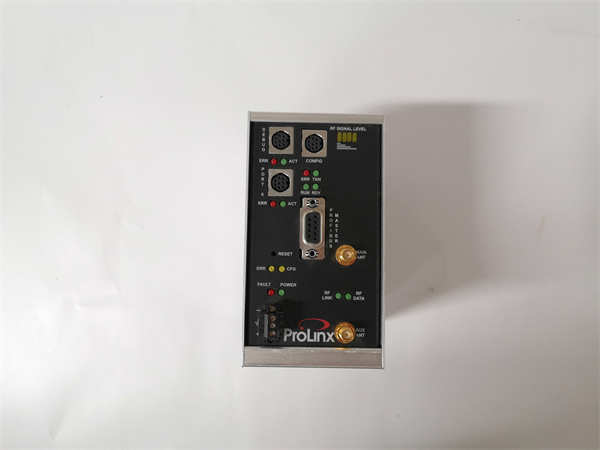

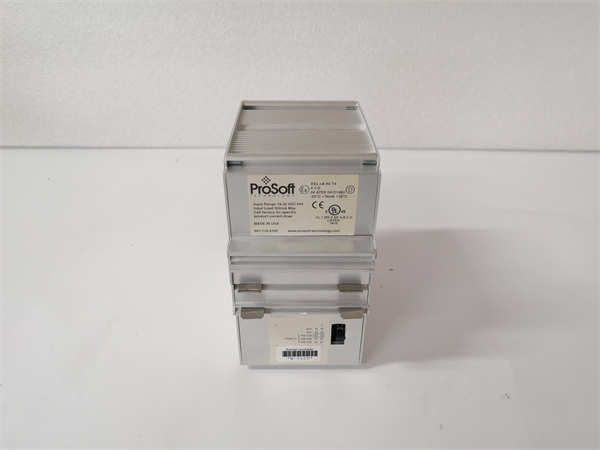

PROSOFT 6104-WA-PDPM是美国Prosoft Technology公司（现属红狮控制）生产的一款高性能通信网关模块。该产品属于工业网络协议转换设备，核心功能是作为PROFIBUS-DP从站设备，与上层主站（如西门子S7-300/400/1500 PLC）通信，并将其它不支持PROFIBUS协议的智能设备（如MODBUS RTU/ASCII设备）无缝集成到PROFIBUS-DP网络中。

应用场景：

在华北地区某大型水务集团的污水处理厂升级项目中，中央控制系统采用西门子S7-1500 PLC作为主站，构建PROFIBUS-DP网络。然而，现场原有的多台智能仪表（如电磁流量计、液位计）和变频器仅支持MODBUS RTU协议。为此，在每个工艺段的远程控制柜内安装了 PROSOFT 6104-WA-PDPM通信网关。网关作为PROFIBUS-DP从站接入网络，并通过RS-485串口以MODBUS主站模式轮询连接这些现场设备。6104-WA-PDPM实时地将MODBUS设备数据映射到PROFIBUS过程映像区，使得S7-1500 PLC可以像访问本地I/O一样，直接读写这些仪表的数据，实现了全厂数据的统一监控和集中管理，无需更换原有大量现场设备，节约了大量改造成本。

核心参数速览

技术原理与创新价值

创新点1：高效的双核协议栈与实时数据映射引擎。6104-WA-PDPM的核心在于其内部集成的双协议栈。它一方面完整实现了PROFIBUS-DP从站协议，能够响应主站的轮询，与主站PLC进行高速数据交换；另一方面，它作为MODBUS主站，主动向连接的串行设备发起数据请求。其内置的数据映射表允许用户通过配置软件，灵活地将MODBUS设备中的保持寄存器（ Holding Register）、输入寄存器（Input Register）等数据点，精确地映射到PROFIBUS的输入/输出映像区中，实现了协议的无缝转换和数据透明传输。创新点2：灵活的配置与强大的诊断能力。网关通过Prosoft提供的免费配置软件进行图形化组态，用户无需编程，只需通过拖拽和填写参数即可完成复杂的通信链路配置。同时，模块提供了丰富的诊断信息，如PROFIBUS通信错误计数、MODBUS通信故障等，并通过LED指示灯和PROFIBUS诊断数据区上报给主站PLC，便于快速定位网络或设备故障，大大缩短了系统调试和维护时间。创新点3：工业级的可靠性与环境适应性。模块采用工业级元器件和设计，具有很宽的工作温度范围和良好的电磁兼容性（EMC）表现，能够适应工业现场常见的振动、高温、潮湿和电磁干扰环境，确保通信连接的长期稳定性。

应用案例与行业价值

在某汽车制造厂的涂装车间，新增的机器人涂胶系统采用西门子PLC控制，但负责供胶的精密齿轮泵控制器只支持MODBUS RTU通信。项目采用 PROSOFT 6104-WA-PDPM网关进行集成。应用流程是：网关的PROFIBUS接口连接到车间的DP网络，串口连接到齿轮泵控制器。工程师通过配置软件，将泵的转速设定值（对应MODBUS保持寄存器）映射到PROFIBUS的输出区，将泵的实际转速和状态（对应MODBUS输入寄存器）映射到PROFIBUS的输入区。这样，西门子PLC只需向特定的PROFIBUS输出地址写入数据，即可控制泵的转速，并从输入地址读取实时状态。系统集成项目经理评价：“PROSOFT 6104-WA-PDPM网关就像一位专业的‘翻译官’，完美地解决了不同品牌设备之间的通信障碍。其配置简单，运行稳定，为我们节省了大量的硬件更换成本和软件开发时间，使项目得以快速投产。”

相关产品组合方案

1. 1.PROFIBUS-DP 主站（如西门子S7-300/400/1500 PLC的DP主站模块）： 6104-WA-PDPM的通信伙伴。

2. 2.MODBUS RTU/ASCII 从站设备： 如智能仪表、变频器、称重模块等，是数据来源。

3. 3.PROFIBUS 网络组件： 总线连接器、重复器、专用电缆。

4. 4.RS-485 网络组件： 终端电阻、屏蔽双绞线。

5. 5.工业开关电源： 为网关提供24VDC稳定电源。

6. 6.Prosoft 其他协议网关（如PROFIBUS to EtherNet/IP, Modbus TCP等）： 用于其他网络互联需求。

7. 7.红狮控制（Red Lion）的相应网关产品线： Prosoft并入红狮后的新产品。

安装维护与全周期支持

PROSOFT 6104-WA-PDPM的安装非常简便，采用标准DIN导轨安装。安装时需注意：PROFIBUS网络接线需使用专用电缆和连接器，并正确设置终端电阻；RS-485网络建议使用屏蔽双绞线，并做好屏蔽层单点接地。PROFIBUS从站地址需通过模块上的拨码开关正确设置。日常维护主要通过模块上的状态指示灯监控通信状态。配置软件是诊断和故障排查的重要工具。
