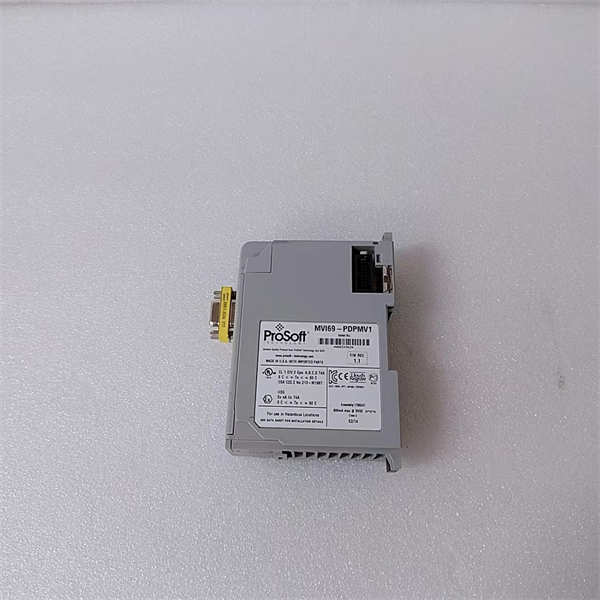

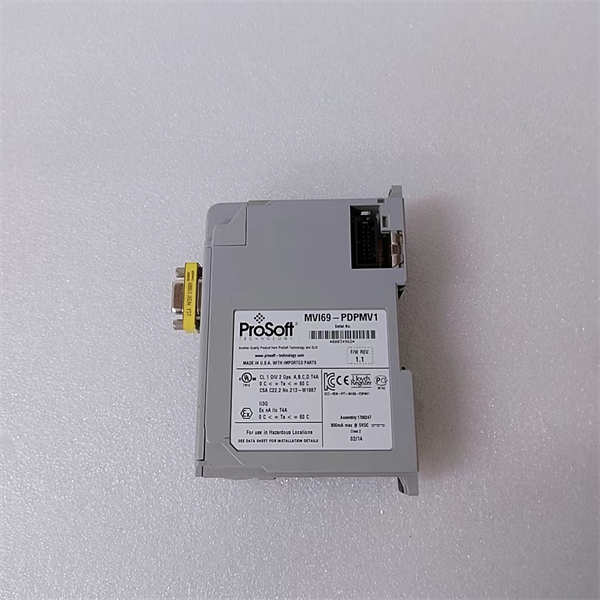

MVI69-PDPMV1 PROSOFT

ProSoft MVI69-PDPMV1 是美国ProSoft Technology公司生产的一款高性能PROFIBUS DP主站通信模块，专为罗克韦尔自动化CompactLogix L1/L2/L3系列PLC设计。该模块能够将CompactLogix控制器无缝接入PROFIBUS DP-V1网络，使其作为主站直接管理和控制大量的PROFIBUS从站设备（如变频器、远程I/O、阀岛等）。

应用场景

在华南某瓶装水厂的自动化灌装线上，主控系统采用罗克韦尔CompactLogix L32E控制器，负责逻辑控制和顺序流程。然而，生产线上的多台伺服驱动的分瓶器和贴标机，其核心控制器是支持PROFIBUS DP通信的欧洲品牌。如果为此更换所有伺服系统，成本高昂且工期长。通过在CompactLogix控制器的右侧扩展槽上安装一块MVI69-PDPMV1 模块，难题迎刃而解。MVI69-PDPMV1 作为PROFIBUS主站，通过一根总线电缆连接所有伺服驱动器。现在，CompactLogix程序可以直接读写驱动器的所有参数，实现了灌装、贴标、旋盖全流程的精准同步控制，将系统集成成本降低了40%，并大大简化了后续的维护工作。

核心参数速览

技术原理与创新价值

创新点1：原生集成，无需复杂网关编程与独立的协议网关不同，MVI69-PDPMV1 直接利用CompactLogix控制器右侧的扩展接口，在RSLogix 5000/Studio 5000编程软件中被识别为一个特殊的通信模块。用户无需编写任何通信消息指令，只需在ProSoft配置软件中定义数据映射，即可在CompactLogix的标签数据库中直接生成与PROFIBUS从站对应的数据结构，实现了“即插即用”式的集成体验，极大降低了工程难度。创新点2：高性能的独立处理器架构模块内部集成了独立的处理器专门处理PROFIBUS DP协议栈，所有PROFIBUS网络的轮询和数据管理都由该处理器完成，不占用CompactLogix主CPU的扫描时间和资源。这确保了即使在大数据量、多从站的复杂应用中，主控制器的性能也不会受到影响，通信的实时性和确定性得到保障。创新点3：紧凑体型与高性价比MVI69-PDPMV1 专为空间有限的CompactLogix平台设计，其紧凑的外形非常适合中小型控制柜。它提供了与大型ControlLogix平台的MVI56-PDPMV1 模块相似的功能，但成本和体积更具优势，是预算敏感且需要PROFIBUS集成的中小型项目的理想选择。

应用案例与行业价值

案例：汽车零部件车间输送线控制系统华东某汽车零部件厂的新建焊接车间中，输送线控制系统采用CompactLogix L3系列PLC，但线上用于精确定位的众多伺服电机驱动器均为PROFIBUS接口。

· ••应用流程：MVI69-PDPMV1 模块作为PROFIBUS主站，管理着几十台伺服驱动器。PLC通过它实时下发目标位置指令，并采集驱动器的实际位置、状态和故障信息，实现了滑橇在输送线上的精准停止和升降控制。

· ••带来的改进：系统实现了高度的自动化和柔性生产，能够快速适应不同车型零部件的输送需求。由于集成简单可靠，调试周期比传统方案缩短了50%。模块的在线诊断功能使维护人员能快速定位网络或从站故障，确保了生产线的高开动率。

相关产品组合方案

为满足不同的集成需求，ProSoft为CompactLogix平台提供了丰富的通信解决方案：

· ••ProSoft MVI69-MCM：用于CompactLogix与Modbus TCP/RTU设备通信的模块。

· ••ProSoft MVI69-DFCM：用于CompactLogix与基金会现场总线（FF H1）设备通信的模块。

· ••ProSoft MVI71-PDPMV1：用于更早期的CompactLogix SLC平台（如1747系列）的PROFIBUS主站模块。

· ••ProSoft MVI56-PDPMV1：用于大型ControlLogix平台的PROFIBUS主站模块，功能更强大。

· ••ProSoft inRAX-MCM：独立机架式Modbus网关，可与MVI69-PDPMV1 系统协同工作。

· ••罗克韦尔 1756系列通信模块：如1756-EN2T以太网模块，用于构建ControlLogix系统的上层网络。

安装维护与全周期支持

ProSoft MVI69-PDPMV1 的安装非常简便，直接连接到CompactLogix控制器的右侧扩展口，并通过内置的螺钉固定。连接好PROFIBUS总线电缆和终端电阻即可。配置通过直观的ProSoft Configuration Builder软件进行，支持GSD文件导入和图形化数据映射。日常维护主要通过模块上的LED状态指示灯和软件中的诊断页面进行监控。
