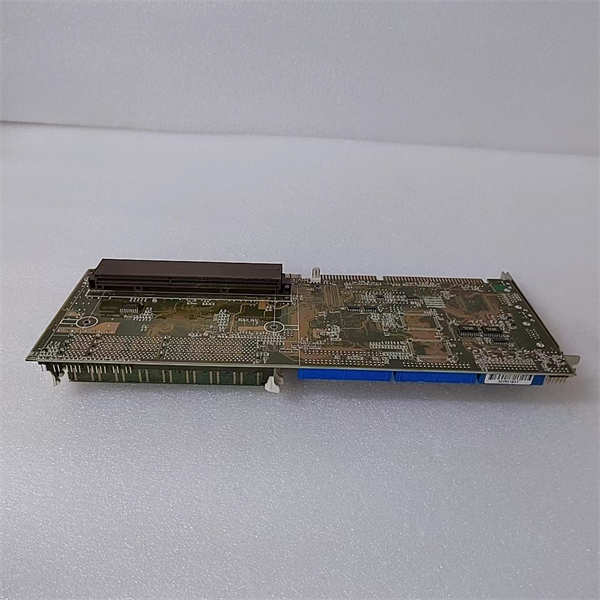

MSPC-6886 6800-1 Macrotek

Macrotek MSPC-6886 6800-1 是Macrotek公司生产的一款高性能数字信号处理/控制板卡，专用于电能质量监测、电力监控及相关的测试设备。该模块作为特定装置的核心处理单元，负责高速采集电网信号，并运行复杂的算法以进行实时分析、计算和保护逻辑判断。

应用场景

在华东某半导体制造厂的110kV总降压站内，对电能质量的要求极为苛刻，电压暂降或谐波畸变都可能造成数亿元的生产损失。安装在主进线处的电能质量监测装置，其核心正是Macrotek MSPC-6886 6800-1 板卡。它通过电压和电流互感器，以每秒数千次的速度同步采样三相电网的电压和电流波形，并实时计算有效值、功率、功率因数、以及高达63次的谐波含量。当监测到超标的谐波或一次短暂的电压暂降时，MSPC-6886 6800-1 立即记录下完整的事件波形和数据，并通过通信网络向运行人员的监控系统发出警报，为分析电网故障、追索责任和改进功率因数补偿装置提供了无可争议的数据依据。

核心参数速览

技术原理与创新价值

创新点1：高精度同步采样与信号处理技术MSPC-6886 6800-1 的核心优势在于其高精度的模拟前端和同步采样技术。多路ADC在精确的时钟控制下对多相电压电流信号进行同步采样，确保相位关系的准确性。随后，强大的DSP或FPGA运用快速傅里叶变换等算法对采样数据进行实时处理，精确分解出基波和各次谐波分量，为电能质量评估提供可靠数据基础。创新点2：实时性与复杂算法集成该板卡具备强大的实时计算能力，能在每个电源周期内完成所有电参数的测量（U, I, P, Q, S, PF, 频率等）和电能质量指标（THD， 奇偶次谐波含量）的计算。这种实时性使其不仅能用于监测，还能在保护控制设备中实现快速的判断与输出。创新点3：专用性与可靠性设计作为嵌入式专用板卡，MSPC-6886 6800-1 的软硬件针对电力监控应用进行了深度优化，避免了通用工控机系统可能存在的冗余和不稳定因素。其设计注重抗干扰能力和长期运行的稳定性，能够承受电力系统现场不可避免的电磁干扰和温度波动。

应用案例与行业价值

案例：风电场并网点电能质量评估在华北某大型风电场，为满足电网公司的并网要求，需要在出口并网点安装符合标准的电能质量监测系统。该系统采用了基于Macrotek MSPC-6886 6800-1 的监测终端。

· ••应用流程：MSPC-6886 6800-1 持续监测风电场注入电网的电压、电流，严格按照IEC 61000-4-30标准进行统计和分析，生成符合要求的日报、周报和事件报告，特别是评估风机运行时可能引起的电压波动和闪变。

· ••带来的改进：该终端提供的数据证明了风电场电能质量符合标准，确保了电场的正常运行和收益。同时，其记录的详细数据帮助运维人员分析了风机性能对电网的影响，为优化运行提供了依据。

相关产品组合方案

在完整的电力监控或电能质量分析系统中，MSPC-6886 6800-1 需要与以下部件协同工作：

· ••电压/电流互感器：将高电压、大电流转换为板卡可采集的标准信号。

· ••传感器调理板：用于信号隔离、滤波和电平转换，保护核心板卡。

· ••人机界面模块：提供本地显示和操作界面。

· ••通信扩展模块：支持GPRS/4G无线通信，实现远程数据传输。

· ••机箱与电源模块：为整个装置提供机械保护和稳定电源。

· ••上位机分析软件：用于深度分析、报告生成和系统管理。

安装维护与全周期支持

Macrotek MSPC-6886 6800-1 通常作为核心部件被集成在完整的设备机箱内。其安装和维护应由专业人员进行，需特别注意静电防护和信号接线的正确性。日常维护主要是通过设备自诊断功能和上位机软件监控其运行状态。固件升级需遵循制造商指导。
