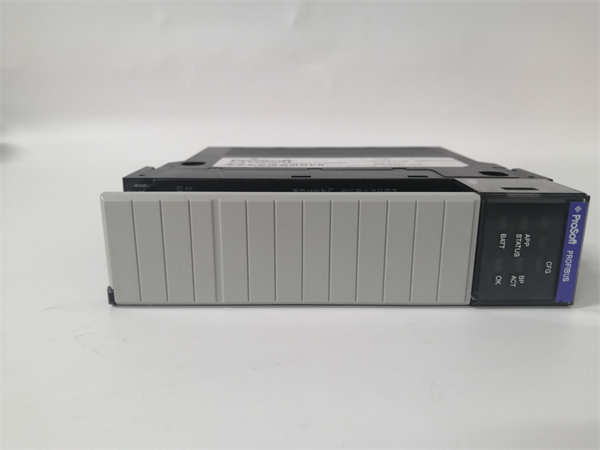

PROSOFT MVI56-PDPMV1

PROSOFT MVI56-PDPMV1 是Prosoft Technology公司（现属红狮控制）生产的一款高性能通信网关模块。该模块设计用于插在罗克韦尔自动化（Rockwell Automation）的ControlLogix® 平台上，为其增加Profibus-DP（Decentralized Periphery）主站功能，使得ControlLogix处理器能够作为主站，直接管理和交换数据于Profibus-DP网络上的各类从站设备（如变频器、远程I/O、传感器等）。

应用场景：

在一家大型汽车制造厂的喷涂车间生产线控制系统中，中央控制器采用罗克韦尔ControlLogix L7x系列PLC，用于协调机器人的运动和控制工艺参数。然而，生产线上数十台驱动输送链的电机是由西门子或SEW的变频器控制的，这些变频器普遍采用Profibus-DP接口进行通信。如果为每个变频器额外配置数字量IO点和模拟量模块进行控制，将导致控制柜庞大、接线复杂且成本高昂。PROSOFT MVI56-PDPMV1 模块完美地解决了这一异构系统集成难题。它被插入ControlLogix机架的一个槽位，通过其前端双DB9接口接入Profibus-DP网络。在ControlLogix程序中，工程师可以像访问本地IO一样，直接向MVI56-PDPMV1 模块的特定数据标签写入变频器的频率给定值、启停命令，并读取其状态、实际转速和故障信息。这使得AB PLC能够高效、集中地控制和管理所有第三方变频器，实现了传动设备的网络化、智能化管理，极大地简化了系统架构，降低了成本和维护难度。

**核心参数速览：

技术原理与创新价值：

创新点1：无缝的ControlLogix平台集成与标签化数据访问。 MVI56-PDPMV1 的核心优势在于其深度集成。它作为ControlLogix机架中的一个智能IO模块，通过背板与处理器进行高速通信。用户在RSLogix 5000中为该模块定义输入/输出标签（Producer/Consumer Tags），这些标签直接映射到Profibus从站设备的IO数据区。这使得程序员无需关心底层Profibus协议细节，可以像使用本地IO一样，在梯形图逻辑中直接对标签进行读写操作，极大地简化了编程和调试。创新点2：强大的Profibus主站功能与灵活的组态能力。 该模块实现了完整的Profibus-DP主站协议栈。它能够自动识别和配置网络上的从站，或者通过Prosoft Configuration Builder (PCB) 软件导入从站的GSD文件进行精细组态。其双端口设计允许构建线性、树形或带冗余的网络拓扑，增强了网络可靠性。大容量的IO数据映射能力满足了复杂应用的需求。创新点3：解决异构系统集成的桥梁作用。 MVI56-PDPMV1 是连接AB生态系统与广泛使用的Profibus现场总线世界的“战略桥梁”。它保护了用户在ControlLogix平台上的软件投资，同时允许其充分利用市场上成千上万种性价比高、功能专业的Profibus从站设备，实现了最佳的系统配置，避免了被单一供应商锁定的风险。

应用案例与行业价值：

案例：某大型水处理厂曝气池风机控制系统改造。 该厂曝气风机原采用独立控制柜，与主控PLC（AB ControlLogix）之间通过硬接线连接，线路繁多，故障排查困难，且无法实现风机的精细调速和能效管理。改造采用PROSOFT MVI56-PDPMV1 方案，为每台风机配置了支持Profibus-DP通信的变频器。MVI56-PDPMV1 模块插入主站ControlLogix机架，通过一根Profibus-DP总线连接所有风机变频器。现在，中控室可以实时监控每台风机的运行频率、电流、温度，并根据溶解氧浓度自动精确调节风量，实现了显著的节能效果（约20%）。维护人员也可以在控制室远程诊断变频器故障，无需前往现场。项目工程师评价：“MVI56-PDPMV1 模块让我们用一根通信电缆取代了上百根控制电缆，系统变得异常简洁可靠。我们不仅实现了高级控制策略，还大大降低了布线成本和后期的维护工作量。”

相关产品组合方案：

· ••罗克韦尔ControlLogix处理器：如1756-L7x 系列，是系统的大脑，通过背板与MVI56-PDPMV1 交换数据。

· ••ControlLogix 机架与电源：如1756-A4 机架，为所有模块提供平台。

· ••Profibus-DP 从站设备：如西门子/SEW 变频器、 菲尼克斯/图尔克 远程I/O站、E+H 仪表等。

· ••Profibus 网络组件：包括Profibus-DP电缆、连接器、中继器、诊断器等。

· ••Prosoft Configuration Builder (PCB) 软件：用于组态Profibus网络和从站参数的核心工具。

· ••RSLogix 5000 / Studio 5000：用于编写ControlLogix控制逻辑，配置模块通信标签。

· ••其他Profast MVI56-xxx 模块：如MVI56-MCM (Modbus主站)、MVI56E-MCM (Modbus TCP)，用于其他协议集成。

安装维护与全周期支持：

PROSOFT MVI56-PDPMV1 的安装需在ControlLogix系统断电下进行，将其牢固插入机架空槽位。物理连接包括：

1. 1.1.背板连接：模块通过机架背板自动连接。

2. 2.2.Profibus网络连接：使用屏蔽双绞线，正确连接A、B线，并在网络两端安装终端电阻。

配置是关键步骤：

1. 1.1.在RSLogix 5000中：添加模块，定义输入/输出标签的大小和类型。

2. 2.2.在Prosoft Configuration Builder (PCB) 中：创建Profibus网络，添加从站设备（通过GSD文件），并将每个从站的IO数据区映射到在RSLogix 5000中定义的标签地址。

日常维护主要是通过模块状态指示灯和软件诊断工具监控通信状态。如果网络中断，应检查物理连接、终端电阻和从站地址配置。
