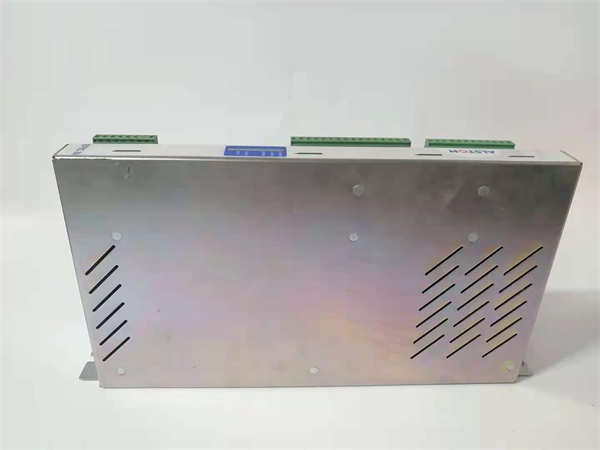

ALSTOM EP3-E-4-A

ALSTOM EP3-E-4-A 是阿尔斯通（ALSTOM，现其电网业务已并入通用电气GE）生产的一款经典的微机式综合保护继电器。该装置主要用于中压配电系统（如6kV, 10kV），为出线馈线、变压器、电动机等一次设备提供集成的过电流、接地故障等保护、测量、监控和控制功能。

应用场景：

在一座大型钢铁厂的总降变电站中，数条10kV馈线将电能分别输送到炼钢、轧钢等不同车间。这些电缆线路长期运行在恶劣的工业环境中，面临过载、相间短路和单相接地等故障风险。ALSTOM EP3-E-4-A 保护继电器被安装在每一条馈线开关柜的控制室内，实时监测来自电流互感器（CT）的三相电流和零序电流。当下游设备发生短路故障时，电流急剧上升，EP3-E-4-A 内部的高速处理器能瞬间检测到电流超过定值，并经过可配置的延时（或瞬时）后，迅速发出跳闸指令，驱动断路器分断，将故障线路隔离，防止事故扩大，保障了电网其他部分的正常运行和主要生产设备的供电连续性。其事件记录功能为快速定位故障点提供了关键数据。

**核心参数速览：

技术原理与创新价值：

创新点1：集成化保护与可编程逻辑。 EP3-E-4-A 的核心价值在于它将多种保护功能（过流、接地故障）集成于一个紧凑的装置中，取代了以往需要多个电磁继电器才能实现的功能。用户可以通过友好的前面板界面或软件灵活设置保护功能的定值、曲线和延时，实现了高度的定制化，完美匹配被保护设备的特性，提高了保护的选择性和可靠性。创新点2：智能诊断与事件记录能力。 作为微机保护装置，它不仅执行保护动作，还能持续记录运行数据。当故障发生时，它会捕获并存储故障发生前后的电流波形、最大值以及动作时间戳（SOE）。这些数据通过通信接口或前面板可以轻松读取，为运维人员分析故障原因、定位故障点提供了 invaluable 的依据，极大缩短了停电恢复时间。创新点3：数字化通信与远程管理。 通过其集成的通信接口（如RS485 Modbus），EP3-E-4-A 可以将实时测量值、报警信息、事件记录等数据上传至厂站的监控系统（SCADA）或能源管理系统。这使得运维人员可以在中央控制室远程监控所有馈线的状态，实现了配电系统的初步智能化管理，为预测性维护提供了数据基础。

应用案例与行业价值：

案例：某大型化工厂10kV配电系统馈线保护改造。 该工厂原有线路采用老式电磁继电器，保护特性固定，调试困难，且无故障记录功能，每次跳闸后都需要大量时间巡线排查。改造为采用ALSTOM EP3-E-4-A 微机保护装置后，一次一条为循环水泵供电的馈线因电缆头绝缘击穿而短路。EP3-E-4-A 准确启动反时限过流保护，在0.5秒内跳开断路器。运维人员立即从装置的事件记录中查看到故障电流为3850A，并确认是瞬时故障，迅速定位到故障点。更换电缆头后，根据记录数据验证了保护动作的正确性后迅速恢复供电。整个故障处理时间从原来的数小时缩短至不到一小时。电气主管评价：“EP3-E-4-A 就像给每条线路配了一个‘黑匣子’，它的记录功能让我们对故障了如指掌，保护定值也可以根据季节负荷变化灵活调整，大大提高了供电可靠性。”

相关产品组合方案：

· ••电流互感器（CT）：为EP3-E-4-A 提供电流信号来源。

· ••断路器操作机构：接收EP3-E-4-A 发出的跳闸/合闸指令。

· ••电压互感器（PT）：如需电压保护或测量功能，需额外配置。

· ••ALSTOM 其他保护装置：如MiCOM P系列（更高级），用于变压器、母线等主设备保护。

· ••通信网关：将多个EP3-E-4-A 的Modbus信号转换为以太网，接入上层监控系统。

· ••调试软件与电缆：用于便捷地设置和读取装置参数。

· ••开关柜：EP3-E-4-A 最终安装和应用的载体。

安装维护与全周期支持：

ALSTOM EP3-E-4-A 通常采用DIN导轨安装，安装需由专业电气人员进行。接线时需确保电流回路不开路、电压回路不短路，电源接线正确。装置上电后需通过前面板或软件设置系统参数（CT变比、保护定值等）。日常维护主要是通过前面板查看测量值是否合理，检查有无异常告警信息。定期（如每年）利用继电保护测试仪对其进行功能校验，确保各项保护功能动作准确。保持装置通风口清洁。
