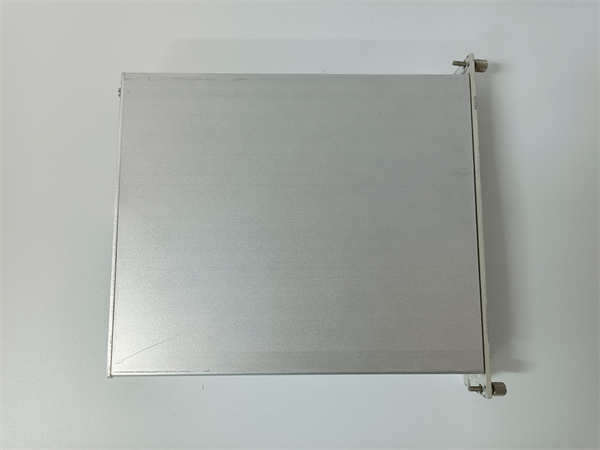

SCXI-1121

SCXI-1121 是美国国家仪器公司推出的SCXI信号调理平台中的一款高性能、8通道差分隔离模拟量输入模块。该模块不仅提供可编程的放大增益，更关键的是在每个通道与系统之间建立了高达250V的工作隔离屏障，专为需要高精度和高安全性的测量应用而设计。

应用场景：

在电力设备测试台中，需要监测变频器输出端的电压和电流，这些信号带有数百伏的高共模电压。如果直接接入数据采集卡，不仅会损坏昂贵的设备，更会严重威胁人员安全。通过使用NI SCXI-1121模块，难题迎刃而解。SCXI-1121的每个输入通道都通过内部的高性能隔离放大器与后端系统完全电气隔离，能够有效抑制高共模电压，并仅将纯净的、与地电位无关的差分信号电压安全地传送给数据采集卡。这样，工程师可以安心地测量浮动信号，同时确保整个测控系统的绝对安全。

核心参数速览：

技术原理与创新价值：

创新点1：高电压隔离与安全保护。SCXI-1121的核心价值在于其强大的隔离能力。它采用变压器隔离或电容隔离技术，在输入信号与输出信号及系统接地之间建立了一个坚固的250V隔离屏障。这不仅能防止地环路引起的测量误差，更重要的是能有效阻断现场的高压瞬变窜入后端系统，保护了数据采集卡、计算机以及操作人员的安全，是进行工业现场或电力电子测量的必备特性。创新点2：高精度可编程放大与滤波。模块内置高性能的仪器放大器，可通过软件设置从1到1000的增益。这意味着它可以直接连接输出微弱信号（如毫伏级）的传感器（如应变片、热电偶），并将其放大到适合数据采集卡的最佳范围（如±10V），从而充分利用ADC的分辨率，实现高精度测量。同时，其内置的低通滤波器可有效抑制高频噪声。创新点3：卓越的共模抑制能力。在存在高共模电压（如电机驱动测量）的应用中，SCXI-1121极高的共模抑制比（通常>120dB）能够极大地衰减共模噪声，从而精确地提取出微小的差分信号电压。这一特性确保了在电气噪声复杂的工业环境中，依然能获得准确、稳定的测量结果。

应用案例与行业价值：

某新能源汽车研发中心在测试电机控制器的效率时，需要精确测量三相交流电压和电流。这些信号叠加在数百伏的直流母线电压上，共模电压高，噪声复杂。测试团队采用NI SCXI-1121模块构建数据采集系统，成功实现了安全、精确的测量。项目工程师反馈：“SCXI-1121的隔离性能让我们彻底摆脱了高压带来的恐惧。其高共模抑制比和可编程增益功能，使我们能够清晰地捕获到真实的电压电流波形，为控制器算法的优化提供了极其宝贵的数据，测量结果的可靠性远超普通采集卡。”

相关产品组合方案：

1. 1.SCXI-1000/1001： SCXI系列机箱，为SCXI-1121模块提供电源和背板通信。

2. 2.NI PCIe-6353： X系列多功能DAQ卡，可作为SCXI-1121的后端数据采集设备。

3. 3.SCXI-1321： 高密度螺丝端子模块，方便SCXI-1121的前端信号连接。

4. 4.NI 994x： 专用的SCXI端子附件，用于简化传感器接线。

5. 5.SCXI-1102： 多路复用器模块，适用于不需要隔离但需要高通道数的低压测量。

6. 6.LabVIEW软件： NI的核心开发环境，用于配置和控制基于SCXI-1121的系统。

7. 7.NI-DAQmx驱动软件： 必需的设备驱动，提供统一的配置和编程接口。

安装维护与全周期支持：

NI SCXI-1121模块的安装遵循SCXI平台标准：插入机箱插槽，安装前端端子板并接线。所有参数均通过NI-DAQmx驱动软件进行配置，过程直观简便。日常维护主要是保持环境清洁和检查接线牢固性。
