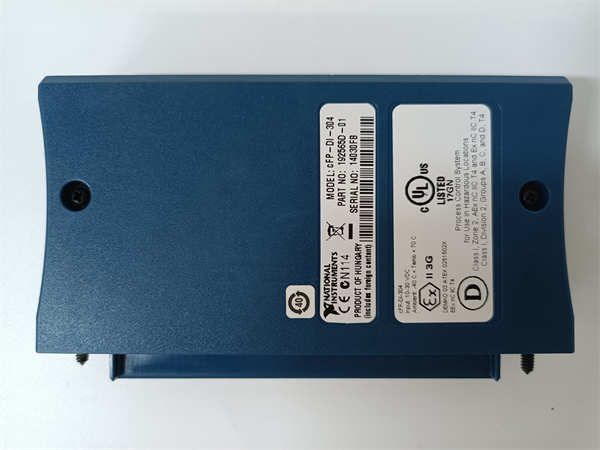

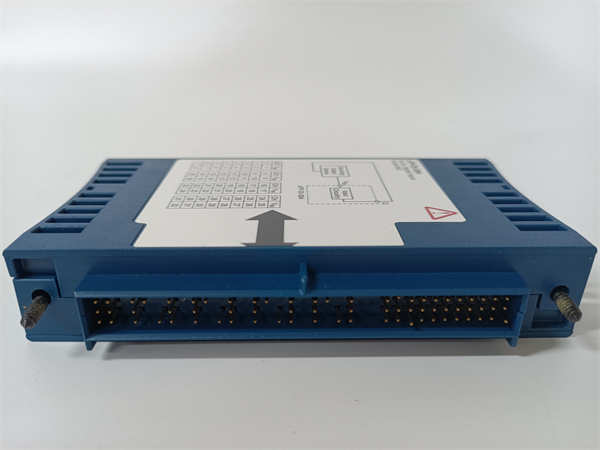

CFP-DI-304

NI CFP-DI-304 是一款由美国国家仪器（National Instruments， NI）生产的高密度数字输入模块。该模块是NI Compact FieldPoint分布式I/O系统的重要成员，专门用于采集工业现场常见的开关量、触点状态等数字信号，将物理世界的通断状态转换为控制系统可识别的数据。

应用场景：

在一条汽车装配线的传送带控制系统中，需要实时监测数十个气缸的伸出/缩回到位信号、安全门锁的闭合状态以及急停按钮的触发情况。每个工位都部署了一个基于NI CFP-CB-1 底座的Compact FieldPoint站，其中插入了NI CFP-DI-304 模块。它可靠地采集着所有这些关键状态信号，确保PLC能够精确地协调机械臂、扳手等设备的动作顺序。一旦有任何一个安全门被打开或急停被按下，CFP-DI-304 会瞬间将信号变化上报，系统立即停机，完美解决了大型自动化系统对多点数、高可靠性状态监测的需求。

核心参数速览：

技术原理与创新价值：

创新点1：高密度与灵活输入设计。 CFP-DI-304 在单一模块上提供了高达32个输入通道，极大地提升了单个I/O站点的信号采集能力，降低了每个通道的平均成本。同时，它兼容干接点（如继电器触点、按钮）和湿接点（如PLC输出、传感器）两种信号源，为用户提供了极大的接线灵活性，无需额外配置信号调理器。创新点2：卓越的噪声抑制与保护能力。 模块采用了光电隔离技术，将现场的输入信号与内部的低压逻辑电路在电气上隔离开来，能有效承受高达500V的持续电压，防止现场的高压串扰损坏后端系统。此外，软件可配置的数字滤波器可以消除机械触点抖动产生的毛刺信号，确保数据准确可靠。创新点3：无缝的系统集成与诊断。 作为Compact FieldPoint家族的一员，CFP-DI-304 可以轻松插入CFP-CB-1 等通信底座，并通过NI的集成软件环境（如LabVIEW、LabVIEW NXG）进行统一配置和监控。模块的每个通道状态都可通过软件清晰读取，简化了调试和故障诊断流程。

应用案例与行业价值：

在某风力发电场的状态监测系统中，需要实时采集每个风机塔底控制柜内数百个断路器、继电器的状态，以及振动开关、温度开关的报警信号。应用流程： 在每个风机的塔底，部署一套包含CFP-DI-304 模块的Compact FieldPoint系统。所有开关量信号直接接入模块的端子块，CFP-DI-304 将状态数据通过以太网上传至中央监控SCADA系统。带来的改进： 使用NI CFP-DI-304 后，实现了对风机运行状态的全面、实时数字化监控。运维人员可以远程快速定位故障点，大大减少了前往偏远风场的巡检次数。项目经理评价：“CFP-DI-304 的32通道高密度设计，让我们用一个模块就完成了过去需要多个模块才能实现的功能，其宽温设计和强抗干扰能力，完全适应了风电塔筒内部的恶劣环境，系统稳定性极高。”

相关产品组合方案：

· •通信底座（如CFP-CB-1）：CFP-DI-304 必须安装在此类底座上才能工作，构成完整的I/O节点。

· •数字输出模块（如CFP-DO-410）：与CFP-DI-304 配合，用于控制继电器、指示灯等执行机构，实现完整的控制循环。

· •模拟量输入模块（如CFP-AI-110）：用于采集温度、压力等连续变化的信号，与CFP-DI-304 的状态信号共同构成全面的数据视图。

· •cFP控制器（如cFP-21xx系列）：可插入同一底座，实现边缘端的逻辑控制，减轻主控PLC负担。

· •NI LabVIEW 软件：用于开发数据采集、逻辑控制和人机界面应用程序的核心平台。

· •TB系列接线端子块：用于简化现场布线，提高安装和维护效率。

安装维护与全周期支持：

NI CFP-DI-304 的安装极为简便，只需将其牢固地插入Compact FieldPoint底座的空闲插槽即可。通过可拆卸的螺丝端子块进行接线，支持线径范围广，连接可靠。日常维护主要是确保模块工作环境通风良好，并定期检查接线是否有松动。模块本身无旋钮或跳线等复杂设置，所有配置均通过软件完成，维护成本低。
