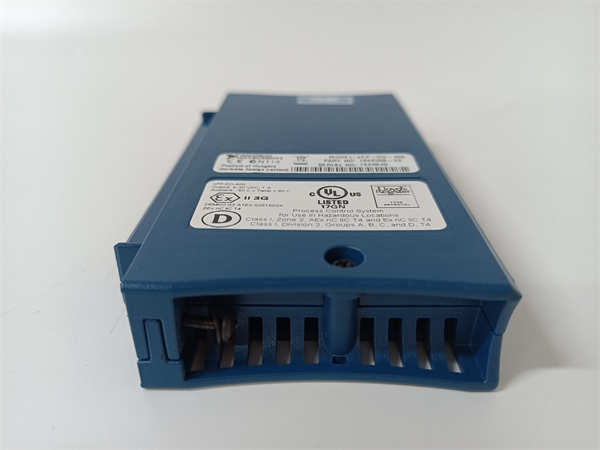

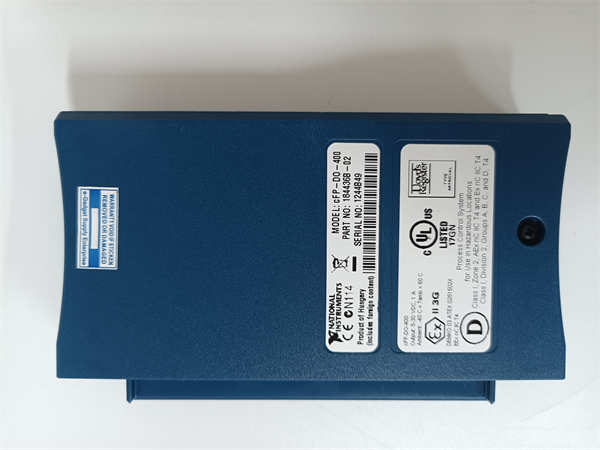

CFP-DO-400

NI CFP-DO-400 是一款由美国国家仪器（National Instruments， NI）生产的继电器输出模块。该模块是NI Compact FieldPoint分布式I/O系统的关键执行单元，用于驱动工业现场的各类大功率负载，将控制系统的弱电信号转换为可直接控制强电设备的开关动作。

应用场景：

在一个自动化仓储中心的物料分拣线上，当条码扫描器识别出包裹信息后，控制系统需要根据目的地快速控制对应的气动推杆，将包裹推入正确的分拣滑道。这个过程由NI CFP-DO-400 模块精准执行：它接收来自上位机的指令，吸合内部继电器，从而接通驱动推杆的电磁阀的24V DC电源。CFP-DO-400 的快速响应和高可靠性，确保了分拣系统每分钟处理上百个包裹的高效与准确，解决了多路大电流负载的直接驱动和快速切换问题。

核心参数速览：

技术原理与创新价值：

创新点1：继电器输出的卓越通用性与驱动能力。 与晶体管输出模块不同，CFP-DO-400 采用机电继电器作为开关元件。其最大优势在于“无极性”，能够直接控制交流（AC）和直流（DC）负载，且负载电压范围极宽（5-250V AC/5-30V DC）。每通道2A的驱动电流足以直接驱动大多数中小型电磁阀、接触器线圈、指示灯和电机启动器，无需中间继电器过渡，简化了控制柜设计。创新点2：强大的安全隔离保护。 模块在每个输出通道与控制逻辑之间提供了高达1500V RMS的光电隔离。这意味着现场负载侧的电压波动、浪涌或故障几乎不会影响到敏感的Compact FieldPoint背板和通信系统，为整个控制系统提供了坚固的安全屏障，极大地提高了系统的可靠性和抗干扰能力。创新点3：紧凑型设计与集成化状态监测。 在仅占一个Compact FieldPoint插槽的空间内，集成了8个完全隔离的继电器通道，实现了高密度的功率控制。同时，模块支持通过软件回读每个输出通道的当前状态（ON/OFF），为系统诊断和操作确认提供了便利，实现了控制与反馈的一体化。

应用案例与行业价值：

在一条食品饮料灌装生产线上，需要精确控制多个灌装阀的开启/关闭、贴标机的启动以及传送带的挡板。系统采用了包含NI CFP-DO-400 的分布式控制方案。应用流程： 主控制器根据生产节奏发出指令，CFP-DO-400 模块的相应通道吸合，直接驱动灌装阀的电磁阀和贴标机的小功率电机接触器。整个过程顺序控制，动作精准。带来的改进： 使用NI CFP-DO-400 后，省去了大量中间继电器和其配套的接线，控制柜体积缩小了30%，接线错误率大幅降低。产线维护工程师表示：“CFP-DO-400 的继电器输出非常直观和可靠，既能控制24V DC的电磁阀，也能直接开关110V AC的指示灯，非常方便。它的高隔离特性让我们再也不用担心电机启停对控制系统造成干扰。”

相关产品组合方案：

· •通信底座（如CFP-CB-1）：CFP-DO-400 必须安装在此类底座上才能工作，构成完整的I/O节点。

· •数字输入模块（如CFP-DI-304）：与CFP-DO-400 配合，用于检测限位开关、按钮状态等，形成完整的控制闭环（例如，检测气缸到位后停止输出）。

· •可编程自动化控制器（如CompactRIO）或PLC：作为上层控制器，向CFP-DO-400 发送控制指令。

· •NI LabVIEW 软件：用于开发控制逻辑、人机界面和整个系统的集成开发环境。

· •负载设备：如电磁阀、电机接触器、指示灯、报警器等，是CFP-DO-400 的直接控制对象。

· •保护元件（如熔断器）：建议在驱动大感性负载（如电机）时，在负载回路中串联熔断器，为模块提供额外保护。

安装维护与全周期支持：

NI CFP-DO-400 的安装极为简便，只需将其牢固地插入Compact FieldPoint底座的空闲插槽即可。通过可拆卸的螺丝端子块进行负载接线，务必注意区分负载电源的正负极（直流时）或火线零线（交流时）。日常维护主要是定期检查继电器触点的使用寿命，对于频繁动作的场合，需注意其电气寿命。模块本身无需配置，即插即用。
