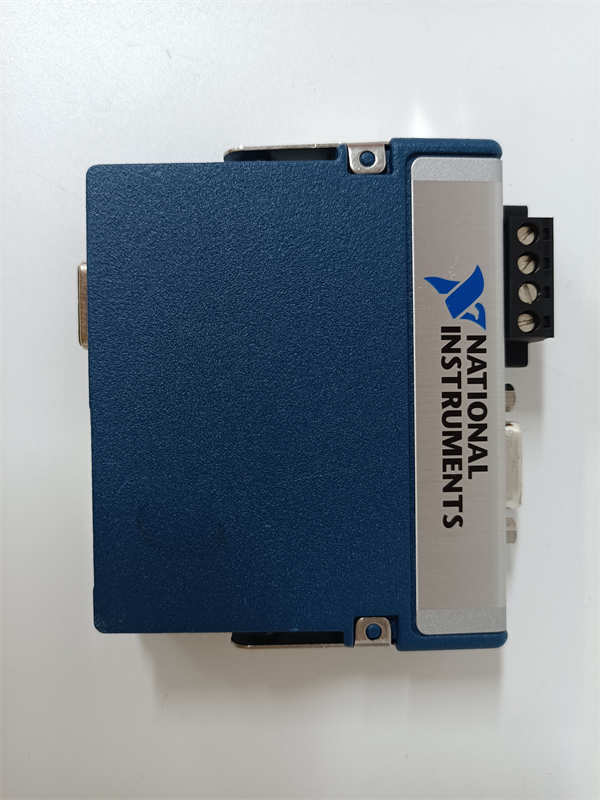

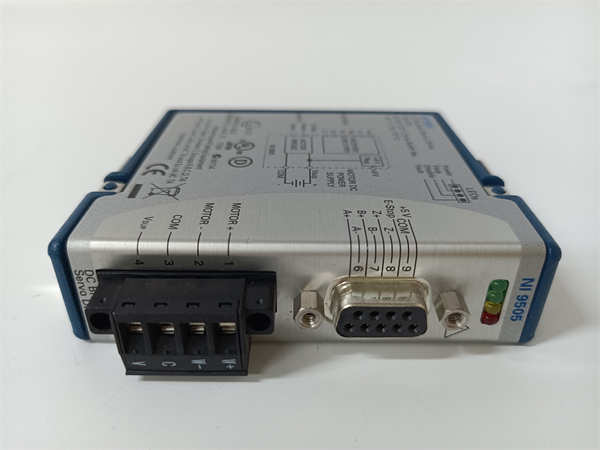

NI-9505

NI-9505 是一款由美国国家仪器（National Instruments， NI）生产的紧凑型伺服驱动模块。该模块属于NI的C系列家族，集成了FPGA实时处理能力，能够直接驱动和控制高达4个轴的有刷直流电机和步进电机，适用于需要高速、高精度运动控制的场合。

应用场景：

在一台高速拾放（Pick-and-Place）的工业机器人原型开发中，工程师需要控制多个关节电机，实现复杂轨迹规划和毫秒级的响应速度。使用传统的“PLC+独立驱动器”方案，不仅体积庞大，而且控制循环延迟难以满足要求。而采用集成NI-9505 模块的CompactRIO系统，工程师可以直接在LabVIEW FPGA中编写定制化的控制算法，将位置环、速度环的计算在FPGA上以纳秒级速度执行，直接驱动电机，实现了远超传统方案的性能与灵活性，完美解决了高端装备研发中对控制精度和响应速度的极致追求。

核心参数速览：

技术原理与创新价值：

创新点1：FPGA与驱动器的深度融合。 这是NI-9505 最核心的创新。它将电机驱动电路与一片用户可编程的FPGA芯片集成在同一个C系列模块中。用户可以使用LabVIEW FPGA模块编写自定义的控制算法（如PID、轨迹规划、复杂状态机），并在硬件层面直接运行，实现了纳秒级的确定性控制，彻底摆脱了传统软件运行在操作系统上带来的时序抖动问题。创新点2：高集成度与多轴控制能力。 在一个紧凑的模块内实现了对多达4轴电机的独立驱动和控制，极大地节省了硬件空间和系统成本。用户无需为每个电机配置独立的驱动器和与控制器之间的复杂接线，简化了系统架构，提高了可靠性。创新点3：强大的保护与诊断功能。 模块内置了先进的过流、过热和短路保护电路，能够有效防止因接线错误或负载异常导致的硬件损坏。同时，通过FPGA可以实时监测电机电流、编码器计数等关键参数，实现高级别的诊断和预测性维护。

应用案例与行业价值：

在汽车零部件测试台架中，需要模拟方向盘的真实转向手感，这就要求对驱动电机施加精确的扭矩和位置控制。某测试设备商采用了基于NI-9505 的解决方案。应用流程： NI-9505 模块安装在CompactRIO机箱中，直接连接扭矩电机和编码器。测试软件将复杂的路感模型算法下发给模块的FPGA。FPGA以超高速度运行控制循环，通过NI-9505 的功率输出级驱动电机，实时产生所需的阻力矩，同时采集高精度的位置和扭矩数据。带来的改进： 该方案实现了前所未有的控制精度和响应速度，测试数据更真实可靠。客户反馈：“NI-9505 改变了我们的设计思路。将控制逻辑放在FPGA上，让我们实现了以前不敢想象的高动态性能。其高度集成性使我们的测试设备体积缩小了40%，布线工作量大幅减少。”

相关产品组合方案：

· •CompactRIO控制器（如cRIO-903x系列）：高性能的实时控制器，作为NI-9505 的上层管理器和数据记录器。

· •CompactRIO或CompactDAQ机箱：为NI-9505 模块提供电源和通信背板。

· •有刷直流电机或步进电机：NI-9505 的直接控制对象，需根据负载需求选型。

· •增量式编码器：用于为NI-9505 提供电机位置和速度反馈，实现闭环控制。

· •外部直流电源：为电机提供8-30V DC的动力电源，功率需满足所有电机总需求。

· •LabVIEW软件及FPGA模块：用于为NI-9505 编程和创建整个测控系统的核心软件环境。

安装维护与全周期支持：

NI-9505 的安装需将其正确插入兼容的C系列机箱槽位。接线时，务必使用可拆卸端子块，并特别注意电机电源、编码器信号线的正确连接，强烈建议为每台电机单独配置熔断器。日常维护主要是确保模块通风良好，定期检查接线紧固性。
