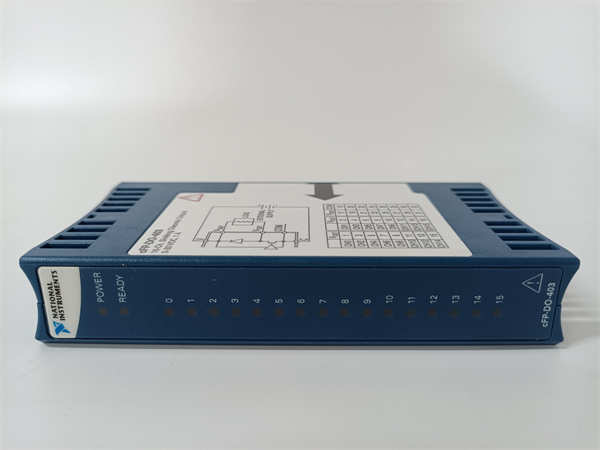

CFP-DO-403

NI CFP-DO-403 是一款由美国国家仪器（National Instruments， NI）生产的高密度晶体管输出模块。该模块是NI Compact FieldPoint分布式I/O系统的重要成员，专门用于需要高速、高频率开关控制的直流应用场合，为现代自动化设备提供精准的数字控制能力。

应用场景：

在一台高速贴片机（SMT）的生产线上，需要控制数十个电磁阀来执行元件的吸取、定位和贴装动作，每个动作都要求在毫秒级内完成。NI CFP-DO-403 模块在这里扮演了关键角色：它接收来自运动控制卡的精准指令，以其晶体管输出的高速特性，快速驱动对应的电磁阀线圈。相比继电器模块，CFP-DO-403 无机械触点、寿命极长，完美解决了高节奏生产中对控制速度、可靠性和寿命的极致要求，确保了设备的生产效率和uptime。

核心参数速览：

技术原理与创新价值：

创新点1：晶体管输出的高速与长寿命优势。 CFP-DO-403 采用半导体晶体管作为开关元件，消除了机械继电器存在的触点磨损、弹跳和速度慢等问题。其开关寿命可达数亿次，远超继电器，且响应时间在微秒级，特别适合需要快速频繁动作的应用，如脉冲控制、PWM调速等，从根本上了提升了系统的动态性能和长期可靠性。创新点2：高密度汇点输出设计。 模块在紧凑尺寸上集成了32个输出通道，采用汇点（Sinking）输出方式，即模块内部开关管接通时，为外部负载提供到地的回路。这种设计使其能够方便地驱动PLC数字输入、光电传感器等需要电流汇入的设备，是工业控制中的标准接口形式，通用性强。创新点3：智能保护与诊断功能。 模块内置了过流和反极性保护电路。当外部负载短路或电源接反时，保护电路会迅速动作，防止模块损坏。同时，软件可以回读每个通道的设定状态和实际状态，方便进行系统诊断和故障排查，实现了高级别的可控性与可维护性。

应用案例与行业价值：

在一条汽车零部件自动化测试线上，需要同时控制多个待测单元的电源通断、激励信号施加以及状态指示灯的亮灭。这些操作要求同步性高且响应快速。应用流程： 测试主控PC运行LabVIEW开发的测试序列，通过以太网将控制指令发送至各个工位的Compact FieldPoint站。NI CFP-DO-403 模块根据指令，同步输出多路信号，控制继电器矩阵切换测试路径，并点亮对应的“测试中”、“合格/不合格”指示灯。带来的改进： 使用NI CFP-DO-403 后，测试系统的响应速度和同步性得到极大提升，测试节拍缩短了15%。质量工程师反馈：“CFP-DO-403 的速度和稳定性确保了测试结果的准确性。它的高通道数让我们用一个模块解决了大部分数字输出需求，而且自从使用后，再未发生过因输出模块损坏导致的测试中断，维护成本几乎为零。”

相关产品组合方案：

· •通信底座（如CFP-CB-1）：CFP-DO-403 必须安装在此类底座上才能工作，构成完整的I/O节点。

· •数字输入模块（如CFP-DI-304）：与CFP-DO-403 完美配合，用于采集限位开关、按钮状态，形成完整的控制闭环。

· •继电器输出模块（如CFP-DO-400）：当需要控制交流负载或更大电流的直流负载时，可作为CFP-DO-403 的补充或替代方案。

· •cFP控制器或工业PC：作为上层控制器，向CFP-DO-403 发送高速控制指令。

· •外部中间继电器：当负载电流超过0.5A时，可用CFP-DO-403 驱动小型继电器，再由继电器控制大功率设备。

· •NI LabVIEW 软件：用于开发高速控制逻辑、数据记录和系统集成的核心平台。

安装维护与全周期支持：

NI CFP-DO-403 采用标准的Compact FieldPoint模块化安装方式，插入底座即可。接线时需特别注意外部负载电源的极性，确保为模块提供正确的5-30V DC电源。由于其固态特性，日常维护非常简单，仅需保持环境清洁和通风良好。
