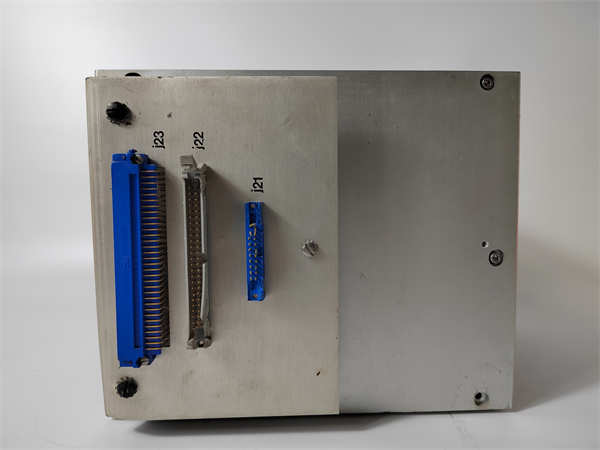

NI SCXI-1000

NI SCXI-1000 是一款由美国国家仪器（National Instruments）生产的信号调理机箱。该产品是NI SCXI（Signal Conditioning eXtensions for Instrumentation）模块化平台的核心组件，属于高精度信号调理系统的基础机箱，专门用于为各种SCXI信号调理模块提供电源、通信和机械支撑。

应用场景：

在汽车零部件测试实验室中，需要同时采集32个应变片的微伏级信号进行疲劳测试。由于应变信号极其微弱且易受干扰，直接接入数据采集卡会导致信噪比过低。NI SCXI-1000 机箱配备SCXI-1520 应变调理模块，为每个应变片提供独立的放大、滤波和激励电源，将微伏信号放大至伏特级后再通过机箱背板传输至NI PXI 系统。这种架构确保了测量精度，完美解决了高通道数、弱信号测量的技术难题。

核心参数速览：

技术原理与创新价值：

创新点1：模块化信号调理架构。 SCXI-1000 采用创新的模块化设计理念，通过标准机箱为各种专用调理模块（如应变、热电偶、RTD、高压隔离等）提供统一的电源和通信平台。这种架构允许用户根据测量需求灵活配置模块组合，大大提高了系统的适应性和扩展性。创新点2：高性能背板设计。 机箱内部采用高质量的4层PCB背板，为各插槽模块提供低噪声、低串扰的电源分配和信号传输路径。精心的阻抗控制和屏蔽设计确保了信号在模块间的传输质量，特别适合高精度测量应用。创新点3：灵活的系统集成能力。 SCXI-1000 既可作为独立机箱通过SCXI-134x 电缆与计算机连接，也可作为前端调理系统与NI PXI 或CompactDAQ 平台协同工作。这种灵活性使其能够适应从实验室研发到工业现场的各种应用环境。

应用案例与行业价值：

案例1：航空航天结构测试系统

· •背景：飞机机翼疲劳测试需要同步采集128个通道的应变和温度信号

· •方案：采用4台SCXI-1000 8槽机箱，配置SCXI-1520 应变模块和SCXI-1581 测温模块

· •价值：

o •测量精度提升至0.1% FS

o •系统配置时间减少60%

o •成功完成机翼10^7次循环疲劳测试

案例2：电力变压器在线监测

· •背景：变电站变压器振动监测需要高电压隔离和抗干扰能力

· •方案：SCXI-1000 配合SCXI-1121 高压隔离模块

· •价值：

o •实现了2000V AC隔离保护

o •在线监测系统连续稳定运行3年

o •提前预警多次潜在故障

相关产品组合方案：

· •信号调理模块（如SCXI-1102，SCXI-1125）：插入SCXI-1000 实现具体信号调理功能

· •通信电缆（SCXI-134x系列）：连接SCXI-1000 与主控系统

· •数据采集卡（如NI PCI-6221）：与SCXI-1000 协同完成数据采集

· •接线端子块（如SCXI-132x系列）：简化现场信号连接

· •机架安装套件：为SCXI-1000 提供标准机架安装

安装维护与全周期支持：

NI SCXI-1000 支持标准19英寸机架安装，安装时应确保通风良好，避免高温环境。模块插入需确认锁紧装置到位，电缆连接需使用专用工具确保牢固。日常维护主要包括定期清洁散热风道，检查连接器状态。
