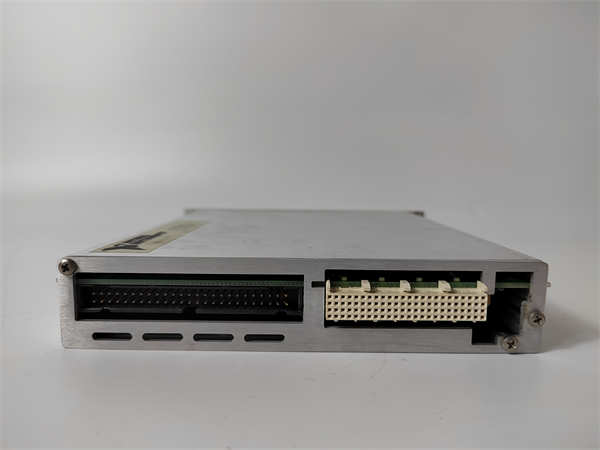

NI SCXI-1100

NI SCXI-1100 是一款由美国国家仪器（National Instruments）生产的通用信号调理模块。该产品属于NI SCXI（Signal Conditioning eXtensions for Instrumentation）模块化平台的关键组件，是一款32通道的多功能信号调理器，专门用于电压、温度、应变等多种传感器信号的精密调理和放大。

应用场景：

在风力发电机组的状态监测系统中，需要同时采集齿轮箱振动、轴承温度、叶片应变等32个不同类型的传感器信号。NI SCXI-1100 模块插入SCXI-1000 机箱，通过软件配置不同通道的增益和滤波参数：振动加速度计信号采用100倍增益并启用抗混叠滤波，热电偶信号启用冷端补偿，应变片信号提供桥路激励。这种灵活的配置能力使单个模块就能满足复杂测试需求，完美解决了多参数综合监测中的信号调理难题。

核心参数速览：

技术原理与创新价值：

创新点1：全软件可编程调理架构。 SCXI-1100 采用创新的软件定义架构，每个通道的增益、滤波截止频率、输入范围等参数均可通过NI-DAQmx驱动软件独立配置。这种设计使同一模块能够适应电压输出传感器、热电偶、RTD、应变片等多种信号类型，大幅提高了系统的灵活性和利用率。创新点2：高精度仪表放大器设计。 每个通道均采用独立的仪表放大器（INA）结构，配合24位Δ-Σ ADC，实现了高达0.01%的测量精度。其出色的共模抑制比（CMRR>100dB）能有效抑制现场共模噪声，确保在恶劣工业环境下获得准确的测量结果。创新点3：智能传感器激励与补偿。 模块提供精密的可编程电流/电压激励源（最大5V/20mA），支持2/3/4线制RTD测量和1/4桥应变测量。内置的冷端补偿电路（CJC）为热电偶测量提供准确的参考温度，消除了传统外接CJC模块的复杂性。

应用案例与行业价值：

案例1：汽车零部件测试台架

· •背景：发动机测试需要同步采集32个压力、温度、振动信号

· •方案：SCXI-1100 配置不同增益：压力传感器（增益10），热电偶（增益100+ CJC），振动加速度计（增益100+滤波）

· •价值：

o •测量系统成本降低40%（替代多个专用模块）

o •配置灵活性提升，适应不同测试项目

o •测量精度达到0.1% FS

案例2：大型结构健康监测

· •背景：桥梁监测需要长期采集应变、温度、振动信号

· •方案：多块SCXI-1100 模块分布式布置，通过以太网传输数据

· •价值：

o •实现了200+测点的长期稳定监测

o •系统维护成本降低60%

o •成功预警多次结构异常

相关产品组合方案：

· •SCXI机箱（如SCXI-1000）：为SCXI-1100 提供电源和通信平台

· •终端模块（如SCXI-1303）：简化传感器接线

· •数据采集卡（如NI PCI-6221）：与SCXI-1100 协同工作

· •接线盒（如TBX-68）：方便现场布线

· •LabVIEW软件：用于SCXI-1100 的配置和数据处理

安装维护与全周期支持：

NI SCXI-1100 采用即插即用设计，安装时只需将模块插入SCXI-1000 机箱的任意槽位并锁紧固定扳手。通过NI Measurement & Automation Explorer（MAX）软件可自动识别模块并进行功能测试。日常维护主要包括定期校准验证和连接器检查。
