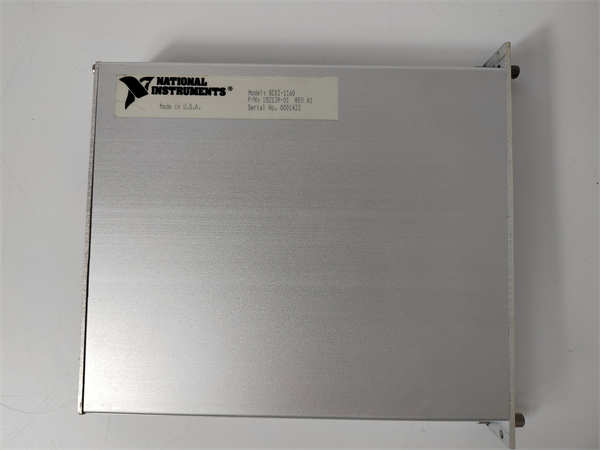

NI SCXI-1160

NI SCXI-1160 是一款由美国国家仪器（National Instruments）生产的高密度继电器开关模块。该产品属于NI SCXI（Signal Conditioning eXtensions for Instrumentation）模块化平台的关键组件，是一款64通道的通用继电器模块，专门用于信号路由、设备切换和自动化测试系统中的高可靠性开关控制。

应用场景：

在电子产品自动化测试系统中，需要同时对32块电路板进行功能测试。NI SCXI-1160 模块通过其64个继电器通道，智能路由测试信号：将电源供应器的输出切换到不同的被测板卡，将测量仪器（如万用表、示波器）连接到相应的测试点。当测试程序运行时，SCXI-1160 根据预设序列快速切换连接路径，实现了一套测试设备对多块板卡的轮流测试，大幅提高了测试效率和设备利用率。

核心参数速览：

技术原理与创新价值：

创新点1：高密度继电器阵列设计。 SCXI-1160 采用创新的紧凑型继电器封装技术，在单个SCXI模块宽度内集成了64个高质量机械继电器。每个继电器通道都提供独立的驱动电路和状态监测功能，支持软件编程控制继电器线圈的通断，实现了在有限空间内的大规模信号路由能力。创新点2：强大的开关与隔离性能。 模块支持高达250V AC/DC和2A的开关容量，能够直接切换功率设备信号。通道间采用强化隔离设计，绝缘电压达1500V RMS，有效防止高压信号串扰和交叉干扰，确保信号切换的安全性和准确性。创新点3：智能驱动与保护电路。 每个继电器通道都配备过流保护和反电动势吸收电路，防止感性负载切换时产生的电压尖峰损坏继电器触点。模块还提供继电器状态回读功能，可实时监测每个继电器的实际开关状态，提高了系统控制的可靠性。

应用案例与行业价值：

案例1：汽车电子控制单元（ECU）测试系统

· •背景：需要测试多种ECU模块的输入输出特性

· •方案：采用SCXI-1160 路由传感器模拟信号和负载控制信号

· •价值：

o •测试吞吐量提高300%（并行测试多个ECU）

o •设备成本降低60%（减少仪器重复配置）

o •测试可靠性达到99.9%

案例2：工业传感器校准系统

· •背景：需定期校准车间200个压力/温度传感器

· •方案：SCXI-1160 自动切换标准器与被校传感器连接

· •价值：

o •校准效率提升5倍

o •减少人为接线错误

o •实现全自动校准记录

相关产品组合方案：

· •SCXI机箱（如SCXI-1000）：为SCXI-1160 提供电源和通信平台

· •信号调理模块（如SCXI-1100）：与SCXI-1160 协同完成信号调理和路由

· •数据采集卡（如NI PCIe-6361）：通过SCXI-1160 路由多路信号

· •终端模块（如SCXI-1349）：简化SCXI-1160 的外部接线

· •LabVIEW软件：用于SCXI-1160 的序列控制和状态监测

安装维护与全周期支持：

NI SCXI-1160 采用标准的SCXI模块安装方式，插入SCXI-1000 或SCXI-1001 机箱的任意槽位即可自动识别。通过NI Measurement & Automation Explorer（MAX）软件可进行功能测试和通道验证。日常维护主要包括定期检查继电器触点状态和清洁连接器。
