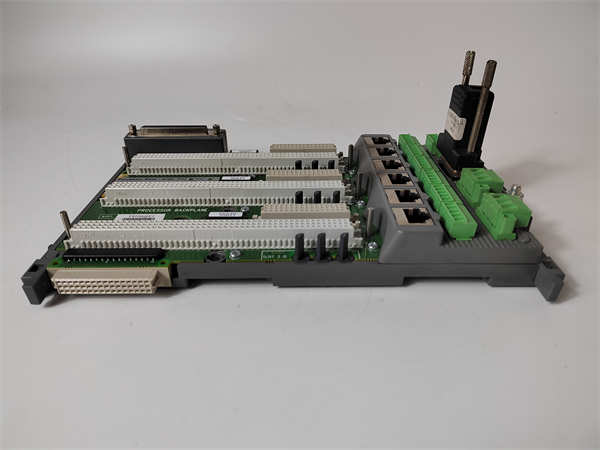

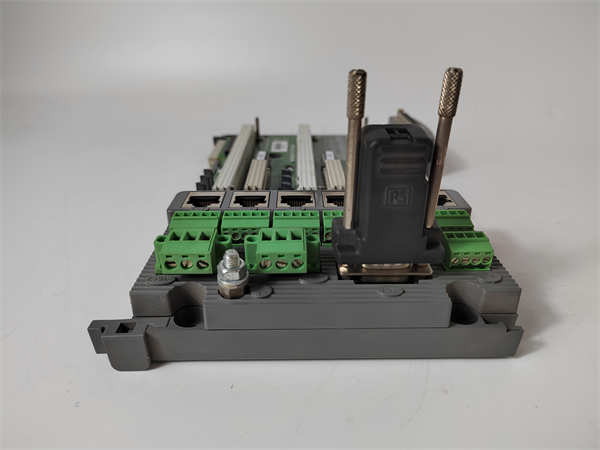

ICS TRIPLEX 9100

ICS TRIPLEX T9100 是原TRIPLEX公司（现属罗克韦尔自动化公司）生产的一款著名的三重化（TMR）容错可编程逻辑控制器，专为最高级别的安全应用而设计。该系统采用三重模块冗余架构，通过硬件级的冗余和容错技术，为流程工业中要求最严格的安全仪表系统（SIS）、紧急停车系统（ESD）、燃烧器管理系统（BMS）等提供无可比拟的可用性和安全性，满足IEC 61508 SIL 3标准。

应用场景

在北海一座大型海上石油平台的火炬气回收单元中，用于控制压缩机的防喘振系统是保障平台安全生产的关键。一旦压缩机入口压力过低或出口压力过高，必须毫秒级内动作，打开防喘振阀，否则将导致压缩机叶轮损坏，引发全线停产甚至安全事故。该平台的核心安全控制器采用了ICS TRIPLEX T9100系统。系统三个独立的支路同时监测压力和流量信号，并执行相同的防喘振控制算法。当工况异常时，三个支路独立做出“打开阀门”的判断。T9100 的核心表决器采用“三选二”（2oo3）逻辑：只要任意两个支路发出动作指令，系统就会立即输出信号驱动阀门。这意味着，即使其中一个支路的CPU、电源或I/O模块突发故障，产生错误信号，系统也能基于另外两个健康支路的正确判断而可靠动作，有效防止了因单一随机硬件故障导致的系统拒动（危险侧故障），同时也避免了因单一故障导致的误动（安全侧故障），实现了安全性与可用性的完美平衡。

核心参数速览

技术原理与创新价值

ICS TRIPLEX T9100 的核心价值在于其硬件层面的三重化冗余架构，从根本上解决了安全控制系统对高可靠性和高可用性的双重苛刻要求。创新点1：真正的三重模块冗余（TMR）硬件架构。 这是T9100 的基石。系统包含三套完全独立的、物理隔离的处理器、电源和I/O通道。这三套系统在每个扫描周期内同步执行相同的用户程序，并对输入和输出进行表决。这种设计确保了任何单一的硬件故障（无论是CPU、电源还是I/O点）都会被屏蔽，系统仍能基于剩余两个健康支路做出正确响应，实现了“故障安全”。创新点2：全面的在线诊断与“故障安全”输出。 T9100 具备极其强大的在线诊断功能，能持续监测处理器指令执行、内存完整性、电源电压、I/O回路状态等。一旦检测到故障，不仅能立即定位到具体模块和通道，还能将输出驱动到预先设定的安全状态（如断电关阀）。其输出模块通常采用“去激励动作”原则，即失电时导向安全状态，提供了最高的安全保障。创新点3：高可用性与可维护性设计。 在提供最高安全性的同时，T9100 通过“热插拔”功能实现了极高的可用性。维护人员可以在系统不停车、过程不中断的情况下，更换几乎所有的故障模块（如I/O模块、通信模块，甚至电源模块），极大减少了计划外停机时间，满足了流程工业连续生产的需求。

应用案例与行业价值

案例：大型乙烯装置急冷油塔紧急停车系统（ESD）一套百万吨级乙烯装置的急冷系统，需要在反应器飞温、压缩机喘振等极端工况下，毫秒级内安全停车，防止灾难性事故发生。该装置的ESD系统采用了ICS TRIPLEX T9100。应用流程： T9100 系统通过三重化的模拟量输入模块采集反应器关键温度、压力，通过数字量输入模块接收停车按钮和仪表报警信号。三个支路独立运算联锁逻辑。当触发停车条件时，T9100 通过其三重化的输出模块，按照2oo3表决机制，可靠地切断进料阀、打开泄放阀，并停止压缩机。带来的改进： 该系统在一次真实的进料流量计故障中表现出色。故障导致一个支路的处理器收到了错误的超高流量信号并生成了停车指令，但另外两个支路基于正确的信号判断无需停车。T9100 的系统级表决器采纳了多数派（2个）的正确意见，拒绝了单一故障支路的错误指令，避免了一次因仪表故障导致的非计划全线停产，直接经济效益超过千万元。业主评价：“T9100 的TMR架构不仅是我们安全的最终防线，其高可用性设计也成为了我们保障生产连续性的核心竞争力。”

相关产品组合方案

为构建完整的TMR安全系统，以下产品与T9100协同工作：

· •T8400 / T8800：T9100 的升级或同系列产品，提供更先进的性能。

· •三重化I/O模块：如模拟量输入T9432、数字量输出T9451等，是系统的感知和执行器官。

· •电源模块：冗余电源模块，为系统提供高可用电力。

· •编程与组态软件：TriStation 1131，用于逻辑编程、系统组态和诊断。

· •机架与背板：专用的TMR机架，为模块提供安装和内部TriBus通信。

· •通信网关：用于与DCS等上层系统进行数据交换。

安装维护与全周期支持

ICS TRIPLEX T9100 系统的安装需由经过认证的工程师执行，需严格按照手册进行机柜布局、电源分配和接地。接线需确保三个支路的信号来源独立，以避免共因故障。日常维护主要通过TriStation 1131 软件的诊断功能，实时监控各支路的同步状态、模块健康度和诊断事件记录。系统支持绝大多数模块的在线热插拔更换，这是其高可用性的关键。
