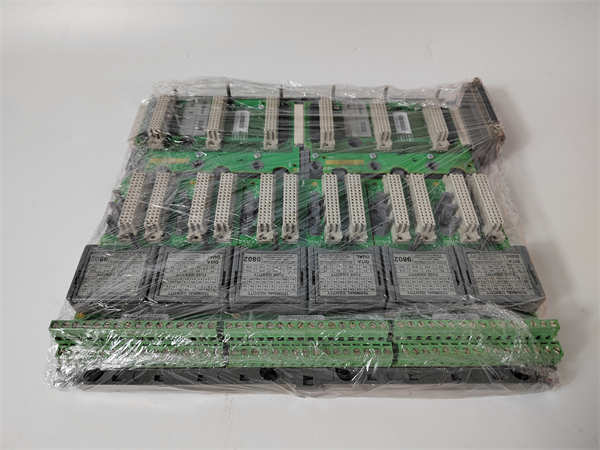

ICS TRIPLEX 9802 3

ICS TRIPLEX 9802 3 是施耐德电气旗下传奇安全品牌TRICONEX生产的一款三重模件冗余（TMR）数字输出模块。该模块是Triconex安全仪表系统（SIS）的核心执行单元，负责将控制器的安全逻辑可靠地输出至现场最终元件（如电磁阀、电动门），实现紧急停机、联锁保护等关键安全功能。

应用场景：

在北海的一座海上油气平台上，对高压天然气压缩机的保护是重中之重。任何意外的超压或机械故障都可能引发灾难性后果。平台的安全仪表系统（SIS）中，ICS TRIPLEX 9802 3 模块扮演着“最终执行者”的角色。当系统监测到危险工况时，Triconex主控制器会发出停机指令，9802 3 模块会立即、可靠地切断通往压缩机燃料阀的电源，使其安全关闭。即使模块内部的某个元件突然失效，其三重化设计也能通过“二选一”表决确保安全动作万无一失，避免了因单一故障点导致的保护功能丧失，牢牢守护着人员和资产的安全。

核心参数速览：

技术原理与创新价值：

· •创新点1：真正的三重模件冗余（TMR）架构。 ICS TRIPLEX 9802 3 内部包含三套独立的输出电路。每个输出点都由三个独立的处理器通道控制，并驱动三个独立的物理触点。输出表决器对三路信号进行“三取二”表决，只有当至少两路信号一致时，最终输出才被允许。这种架构可以屏蔽任何单一故障，包括一个处理器故障或一个输出回路故障，确保系统在出现故障时仍能正确执行安全功能。

· •创新点2：全面的在线诊断与故障安全模式。 模块持续不断地对自身电源、处理器通信以及输出回路状态进行诊断。一旦检测到故障（如输出负载开路、短路或内部电路故障），会立即将故障信息上报至主控制器，并可根据配置进入预定的安全状态（如强制所有输出断电）。这种“显性故障”设计避免了隐蔽性故障的积累，极大地提高了安全系统的可用性。

· •创新点3：高密度与高隔离度的完美结合。 在紧凑的模块尺寸内实现了多通道输出，同时保证了每个输出通道之间、通道与逻辑侧之间的电气隔离。这种设计有效防止了现场侧的高压、浪涌等干扰信号窜入低压控制系统，也避免了单一现场设备故障影响其他通道，提升了整个系统的鲁棒性。

应用案例与行业价值：

· •案例一：大型炼油厂催化裂化装置安全联锁系统。 在该装置中，ICS TRIPLEX 9802 3 负责控制反应器进料切断阀和紧急放空阀。项目实施后，系统成功处理了多次因仪表信号波动引发的潜在风险，避免了非计划停工。用户评价：“9802 3 模块的可靠性使我们装置的安全可用率达到了99.99%以上，其详细的诊断信息也帮助我们快速定位并更换了有潜在风险的模块，大大缩短了维护窗口期。”

· •案例二：长输天然气管道干线阀门紧急截断系统。 管道沿线每隔一定距离设置一个由SIS控制的紧急截断阀。ICS TRIPLEX 9802 3 模块直接驱动这些大口径阀门的执行机构。当管道压力检测系统发出泄漏警报时，9802 3 能在毫秒级内动作，迅速切断管段，防止事故扩大。这不仅保障了周边环境安全，也将巨大的经济损失降至最低。

相关产品组合方案：

1. 1.Triconex 3008N：主处理器模块，是安全系统的大脑，与 9802 3 通过TMR总线通信，向其下达安全指令。

2. 2.Triconex 8312：数字输入模块，用于采集现场开关信号（如压力开关、液位开关），为 9802 3 提供动作依据。

3. 3.Triconex 3503E：模拟量输入模块，用于采集连续过程变量（如压力、温度），进行更复杂的逻辑判断。

4. 4.Triconex 9564-810：电源模块，为整个机架包括 9802 3 模块提供稳定、冗余的电力供应。

5. 5.Triconex 4409：通讯模块，用于连接SIS与上层DCS或资产管理系统，传输 9802 3 的诊断数据。

6. 6.Triconex 8402 2：另一款数字输出模块，可作为 9802 3 的补充或替代型号，满足不同容量需求。

安装维护与全周期支持：

ICS TRIPLEX 9802 3 模块采用标准的欧式卡槽安装，在系统断电状态下，只需松开固定螺钉即可拔出旧模块，插入新模块，上电后系统会自动识别并完成配置，操作简便，支持热插拔（在系统允许且安全条件下），能极大缩短故障修复时间。日常维护主要通过配套的Tristation 1131软件监控其诊断状态，无需特殊调整。
