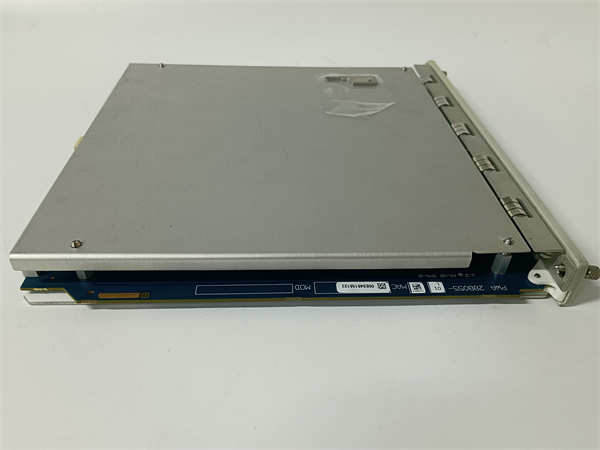

3500/22M 288055-01 BENTLY

本特利内华达（BENTLY NEVADA）3500/22M（部件号：288055-01） 是贝克休斯（Baker Hughes）公司生产的一款双通道径向振动监测器模块。该产品是3500机械保护系统的核心组件，专门用于连续监测旋转机械的轴振动，提供报警和保护功能。

应用场景：

在大型炼油厂的催化裂化装置中，主风机是装置运行的心脏设备。3500/22M 监测器模块接收来自安装在风机轴承上的两个XY方向电涡流传感器信号，实时监测风机转轴的振动幅值。当振动值超过预设报警限值时，模块会立即发出警报；若达到危险值，则会触发停机信号，防止设备损坏，避免灾难性事故的发生。

核心参数速览：

技术原理与创新价值：

· •创新点1：可靠的双通道与“二选一”表决技术3500/22M 模块的每个通道完全独立，可连接同一轴承截面相互垂直（X和Y方向）的两个传感器。其核心的“二选二（2oo2）”或“二选一（2oo1）”危险逻辑表决方案，可有效防止因单点故障（如一个传感器损坏或其连接的单个通道故障）导致误停机，同时在真实危险发生时确保可靠停机，极大提高了保护的可用性和安全性。

· •创新点2：全面的动态监测与高级诊断功能模块不仅监测振动的通频振幅，还持续监测传感器的间隙电压（DC Gap Voltage），从而可以判断传感器本身的工作状态以及机械的轴向相对位置变化。内置的自诊断功能会实时监测模块硬件健康状态、传感器线路（断路、短路），并在发现问题时发出诊断报警，实现预测性维护，避免保护功能失效。

· •创新点3：灵活的配置与无缝的系统集成作为3500系统的一部分，3500/22M 可以通过专用的组态软件（如System 1™）进行灵活配置，轻松设置报警值、时间延迟、信号滤波等参数。所有模块共享框架电源和通信资源，构成一个统一、可靠的监控系统，便于数据管理和诊断分析。

应用案例与行业价值：

· •案例一：大型化肥厂合成气压缩机跳车事故避免该厂氨压缩机在运行中，3500/22M 模块监测到高压缸振动值持续缓慢爬升并触发预警。维护人员根据趋势及时安排停机检查，发现转子结垢严重。清理后振动恢复正常，避免了一次因振动过高导致的紧急跳车和可能发生的轴瓦损坏事故，估计减少损失超百万元。

· •案例二：燃气轮机发电机组状态监测系统升级在电厂燃机监测系统升级中，采用3500/22M 模块替代老式监测表。其高可靠性、丰富的诊断信息和便于远程监控的特点，使运维团队能更精准地掌握机组健康状况，优化了检修周期，提升了发电可靠性。

相关产品组合方案：

1. 1.本特利 3300/3500 系列电涡流传感器 - 如3300 XL 8mm，为3500/22M 提供准确的振动信号。

2. 2.本特利 3500/15 通讯网关模块 - 将3500/22M 的数据传输至DCS或上层诊断系统（如System 1™）。

3. 3.本特利 3500/25 键相器模块 - 为振动分析提供相位参考信号，与3500/22M 协同工作。

4. 4.本特利 3500/42M 轴向位移监测模块 - 互补监测转子的轴向位置，构成完整机械保护。

5. 5.本特利 3500 机架和电源模块 - 为所有监测模块提供安装平台和稳定电力。

6. 6.本特利 System 1™ 软件平台 - 用于系统组态、数据分析和诊断。

安装维护与全周期支持：

本特利内华达 3500/22M 模块采用模块化设计，安装于3500系列机架的插槽内。安装前需确保机架电源已关闭。传感器安装与接线需严格按照规范进行，以保证信号质量。日常维护主要包括定期检查模块前面板LED状态指示灯、通过软件验证监测数据准确性以及检查传感器电缆及接头的完好性。
