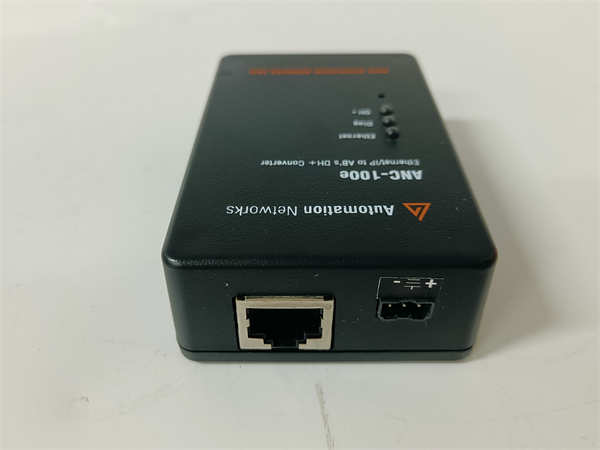

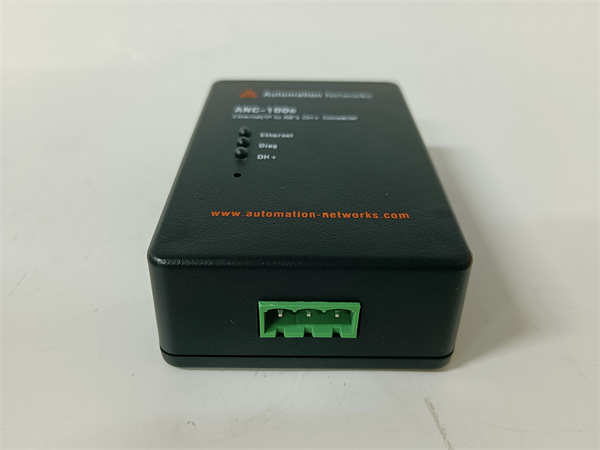

ANC-100E AN-X2-AB-DHRIO AUTOMATION NETWORKS

AUTOMATION NETWORKS ANC-100E（型号标识：AN-X2-AB-DHRIO） 是AUTOMATION NETWORKS公司生产的一款专用工业通信网关。该产品主要用于在标准以太网网络和罗克韦尔自动化（AB）的DH+（Data Highway Plus）网络之间建立桥梁，实现不同协议设备间的数据交换。

应用场景：

在汽车制造厂的老旧冲压生产线改造项目中，控制系统的核心是使用DH+网络通信的PLC-5控制器。而新建的MES（制造执行系统）基于标准以太网。ANC-100E 网关被安装在控制柜内，其DH+接口连接到PLC-5处理器，以太网接口接入车间局域网。它实时地从PLC-5中读取设备运行状态、产量计数、故障代码等数据，转换为MES系统可识别的协议（如Modbus TCP），实现了老旧设备与新系统的无缝集成，避免了整套控制系统的更换成本。

核心参数速览：

技术原理与创新价值：

· •创新点1：高效的协议转换与数据映射引擎ANC-100E 网关的核心是其高效的协议转换引擎。它能深度解析DH+网络上的数据表（如PLC-5的N、B、T文件），并将这些数据块精准地映射到以太网侧的标签或寄存器中（例如映射为Modbus TCP的保持寄存器）。这种双向透明的数据传输，使得上位软件可以像访问本地设备一样访问DH+设备，极大简化了应用开发。

· •创新点2：可靠的通信连接与数据完整性保障针对DH+网络特性，网关实现了完整的数据链路层协议，确保与AB PLC的稳定握手和数据交换。其通信驱动经过优化，能有效处理工业环境下的数据包冲突与重传，确保关键生产数据（如设备状态、报警信息）的实时性和完整性，通信稳定性远超普通工控机加插卡的方案。

· •创新点3：简化的配置与强大的诊断能力网关提供基于Web的直观配置界面，用户无需编写复杂脚本，通过点选和填写即可完成设备地址、数据映射等设置。同时，界面提供详细的通信状态指示、数据流量统计和错误计数，帮助工程师快速定位网络断线、节点丢失等故障，大大降低了运维难度。

应用案例与行业价值：

· •案例一：水处理厂SCADA系统升级该水厂原有基于PLC-5和DH+网络的SCADA系统已运行20年，需要将数据集成到新的中心监控平台。通过在各站点加装ANC-100E网关，成功将流量、水位、泵阀状态等数据上传至新系统，实现了全厂集中监控，节省了90%的硬件更换成本。项目工程师反馈：“ANC-100E 网关配置简单，运行稳定，为我们解决了新旧系统通信的世界性难题。”

· •案例二：食品饮料生产线数据采集为满足FDA溯源要求，需要采集老旧生产线上PLC-5控制的灌装、封口等设备的生产批次、工艺参数。ANC-100E网关将数据可靠地传输给MES系统，实现了从原料到成品的全程可追溯，提升了质量管理水平。

相关产品组合方案：

1. 1.AUTOMATION NETWORKS 其他协议网关（如AN-X2-AB-DF1） - 用于连接AB串行网络设备，与ANC-100E 互补。

2. 2.罗克韦尔自动化 PLC-5、SLC 500 等控制器 - ANC-100E 的主要通信对象和数据源。

3. 3.工业以太网交换机 - 为ANC-100E 提供网络接入，构建稳定的通信骨干。

4. 4.24VDC 工业电源 - 为ANC-100E 网关提供稳定、洁净的电力。

5. 5.DH+ 网络连接器及电缆 - 用于将网关物理接入现有DH+网络。

6. 6.SCADA/MES 软件 - 如Ignition、FactoryTalk，通过ANC-100E 获取底层数据。

安装维护与全周期支持：

AUTOMATION NETWORKS ANC-100E 网关采用标准DIN导轨安装，需提供24VDC电源。安装时，需通过DH+网络连接器正确接入现有DH+网络（注意终端电阻设置），并将以太网线连接至交换机。上电后，通过电脑浏览器访问其IP地址即可进行配置。日常维护主要是观察状态指示灯，定期检查网络连接和电源稳定性。
