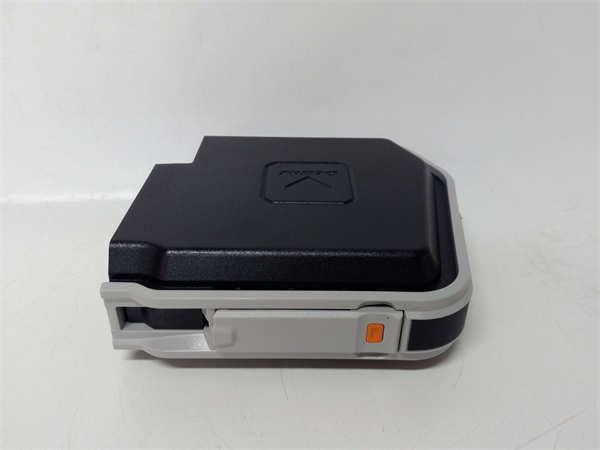

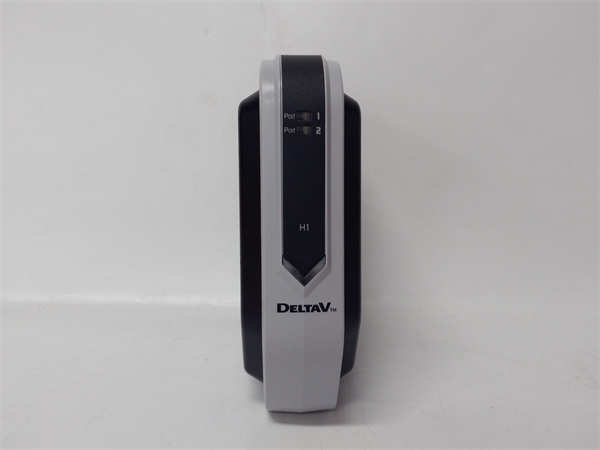

EMERSON KJ3242X1-BK1 12P4711X052 是艾默生公司生产的一款用于DeltaV SIS（安全仪表系统）的电子模块。该模块是DeltaV系统CHARMS（单通道高密度模拟解决方案）技术的关键组成部分，通常作为特定功能的接口或信号调理模块，安装在CHARMS载体基座上，用于实现安全回路中的信号采集、配电或逻辑处理功能。应用场景：
在一座大型海上平台的紧急停车系统中，现场数百个用于燃气检测的变送器需要提供本质安全电源，并将4-20mA信号可靠地传送到SIS控制器。传统的接线方式不仅复杂，而且难以维护。采用艾默生的DeltaV SIS系统后，在控制柜中安装了高密度的CHARMS载体。EMERSON KJ3242X1-BK1 模块被插入这些载体中。每个模块为一个独立的燃气探测器提供隔离的回路电源，并采集其返回的电流信号，同时内置保险丝提供过流保护。这种“单通道一模块”的设计，使得任何一个通道的故障或维护都不会影响其他通道，维护人员可以直接在工程师站上看到具体哪个模块需要更换，实现了安全系统的极高可用性和便捷维护。
核心参数速览：
| |
|---|
| |
| |
| DeltaV SIS 电子模块（CHARMS 技术组件） |
| Emerson DeltaV SIS 安全仪表系统 |
| |
| |
| |
| 满足SIL 2 / SIL 3 等级要求（作为系统组成部分） |
| |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：模块化与高密度设计。 EMERSON KJ3242X1-BK1 是CHARMS理念的核心体现。它将传统安全系统机柜中分散的继电器、保险丝、端子排和信号调理器的功能，高度集成在一个紧凑的、可热插拔的电子模块中。这种设计极大地节省了机柜空间，减少了90%以上的内部接线，从根本上消除了因接线错误导致的潜在故障。创新点2：强大的诊断与可维护性。 该模块具备完善的自我诊断能力。它能检测到现场回路的开路、短路、超量程等故障，并通过LED指示灯和DeltaV系统软件清晰报告故障通道的位置。支持带电插拔，允许在系统不停车的情况下更换故障模块，将维护时间从小时级缩短至分钟级，显著提升了安全系统的可用性。创新点3：灵活的配置与降低生命周期成本。 通过DeltaV的组态软件，可以轻松配置KJ3242X1-BK1 模块的参数，如信号类型、量程等。这种软件配置的方式取代了传统的跳线或硬件修改，使系统集成和后期改造更加灵活。统一的模块化设计也降低了备件库存的种类和数量，减少了整个生命周期的运营成本。
应用案例与行业价值：
在某大型化工企业的罐区安全系统中，需要监控数百个液位开关和压力变送器。项目采用基于CHARMS技术的DeltaV SIS系统。EMERSON KJ3242X1-BK1 模块被用于连接这些关键的开关量触点。当一台泵的运行导致机柜振动，造成一个液位开关的接线松动时，对应的 KJ3242X1-BK1 模块立即检测到回路电阻异常并产生诊断报警，精确指出了故障点和原因。维护人员直接在运行中更换了该模块，整个处理过程仅用了10分钟，避免了一次因信号失效可能导致的误停车，保障了生产的连续性。
相关产品组合方案
- 1.CHARMS 载体基座：如KK3240X1-BA1，为 KJ3242X1-BK1 提供安装位置和背板连接。
- 2.DeltaV SIS 控制器：系统的逻辑解算单元，处理来自 KJ3242X1-BK1 的信号。
- 3.其他CHARMS模块：如用于模拟量输出的KJ3221X1- BA1，构建完整的I/O系统。
- 4.DeltaV 工程软件：用于对系统硬件和逻辑进行组态。
- 5.
- 6.MTL 现场接口：用于连接本质安全区域的现场设备。
安装维护与全周期支持
EMERSON KJ3242X1-BK1 的安装非常简便。在系统断电下，将其对准CHARMS载体基座的插槽，平稳插入即可。现场信号接线至载体基座上的端子，而非模块本身，实现了接线与电子模块的分离。日常维护主要通过DeltaV操作员站监控所有模块的状态。当模块故障时，其LED指示灯会变为红色或闪烁。维护人员可在确认安全后，直接手动解锁并拔出故障模块，插入新模块。系统会自动识别新模块并恢复该通道的功能。
