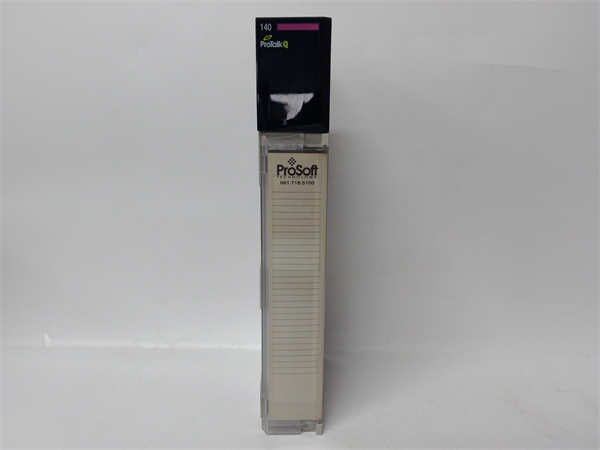

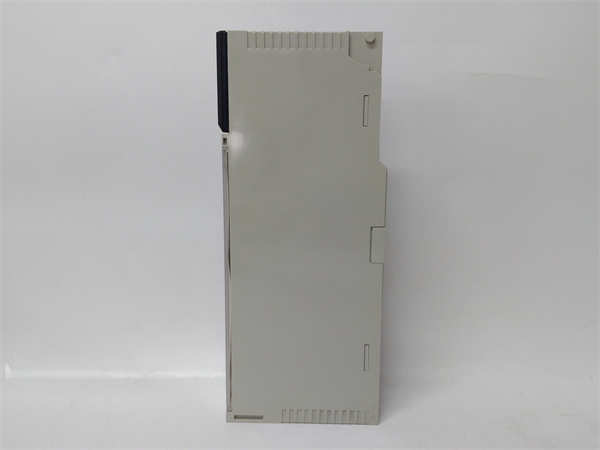

PROSOFT PTQ-PDPMV1 是美国ProSoft Technology公司生产的一款高性能协议网关模块。该模块专用于在PROFIBUS-DP主干网络与PROFIBUS-PA过程现场设备网络之间进行高效的协议转换和网络耦合，是构建分层式、异构现场总线架构的关键组件，广泛应用于需要将位于危险区域的PA设备集成到DP控制系统的过程工业。应用场景：
在一個大型石化廠的罐區，數十台用於測量液位、溫度和壓力的本安型PROFIBUS PA儀表（如壓力變送器）安裝在防爆危險區域。而廠區的主控系統（如Siemens S7-400PLC）採用PROFIBUS DP作為主幹網絡。兩種網絡的物理層和協議特性不同（DP為RS-485，PA為IEC 61158-2，31.25kbps），無法直接通信。此時，PROSOFT PTQ-PDPMV1 网关成為關鍵的“翻譯官”。它安裝在控制室安全區的機櫃內，一側作為DP從站接入主幹網絡，另一側作為PA鏈路主站管理PA儀表網絡。它實時進行DP與PA協議的雙向轉換，使得PLC可以像訪問普通DP從站一樣，無縫讀取所有PA儀表的過程數據和診斷信息，成功將過程儀表層集成到自動化控制層。
核心参数速览：
| |
|---|
| |
| ProSoft Technology (现属施耐德电气) |
| PROFIBUS DP 到 PROFIBUS PA 协议网关 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| CE, cULus, ATEX (用於非危險區域安裝) |
技术原理与创新价值：
创新点1：精准的协议映射与数据交换。 PROSOFT PTQ-PDPMV1 的核心技术在于其内部实现的精确协议转换引擎。它能将DP主站发出的读写请求，转换为PA链路主站对PA设备的轮询指令，并将PA设备返回的测量值、状态字等数据重新打包成DP从站的数据帧格式上传。这种转换是透明且高效的，对上层DP主站而言，网关及其管理的所有PA设备就像一个多通道的DP从站。创新点2：强大的PA网络管理能力。 该网关不仅进行协议转换，还完全实现了PROFIBUS PA的链路主站功能。它能自动发现和组态网络上的PA设备，管理PA网络的通信调度，并为PA段提供电源隔离（需配合外部电源调节器），确保了PA网络的稳定性和可靠性。创新点3：灵活的配置与诊断功能。 提供多种配置方式，包括网页界面和专用软件，用户可以灵活映射DP和PA两侧的数据地址。其丰富的LED指示灯和内置的Web服务器提供了强大的诊断能力，可快速定位是DP网络、PA网络还是网关本身的问题，极大简化了网络调试和维护工作。
应用案例与行业价值：
在某大型水处理厂的加药系统改造中，原有的4-20mA模拟量pH计和余氯分析仪需要升级为支持数字通信的PROFIBUS PA智能仪表，以实现更丰富的诊断和远程配置功能。然而，原有的控制系统主干是PROFIBUS DP网络。项目采用 PROSOFT PTQ-PDPMV1 网关作为解决方案。网关成功将新的PA智能仪表接入现有DP系统，工程师无需修改PLC主站程序即可获取更全面的水质数据和仪表状态信息。厂区仪表工程师反馈：“PTQ-PDPMV1 网关的配置非常直观，它让我们用最小的代价就享受到了智能仪表带来的所有优势，实现了预测性维护，其稳定性在过去三年中无可挑剔。”
相关产品组合方案
- 1.PROFIBUS DP 主站（如Siemens PLC, ABB AC 800M）：上层网络的控制核心。
- 2.PROFIBUS PA 现场设备：如压力/温度变送器、液位计、分析仪等。
- 3.PA 电源调节器：为PA现场段提供本安电源和信号隔离。
- 4.PROFIBUS 网络组件：如DP/PA电缆、连接器、中继器。
- 5.ProSoft Configuration Builder 软件：用于网关的初始化和参数配置。
- 6.
安装维护与全周期支持
PROSOFT PTQ-PDPMV1 的安装非常简便。首先将其卡入标准DIN导轨，连接24VDC电源。然后，将PROFIBUS DP网络电缆接入网关的DP接口，将通往现场PA仪表的电缆接入PA接口（通常需经过电源调节器）。上电后，通过电脑连接网关的配置口（如以太网口），设置网关的DP地址和PA网络参数即可。日常维护主要是通过LED指示灯监控网络状态。支持固件在线升级。若发生故障，可进行在线热插拔更换（在系统允许条件下），更换后重新下载配置即可。
