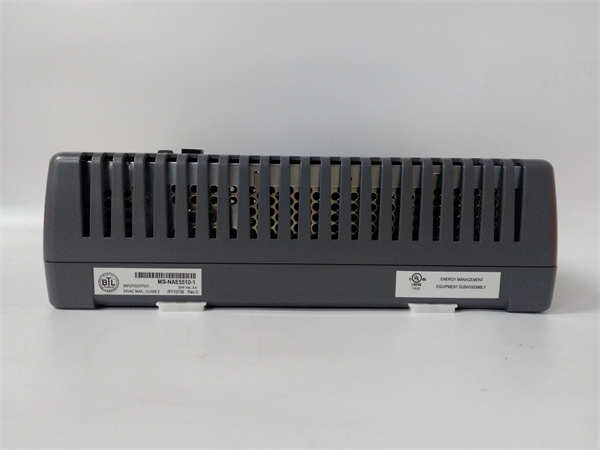

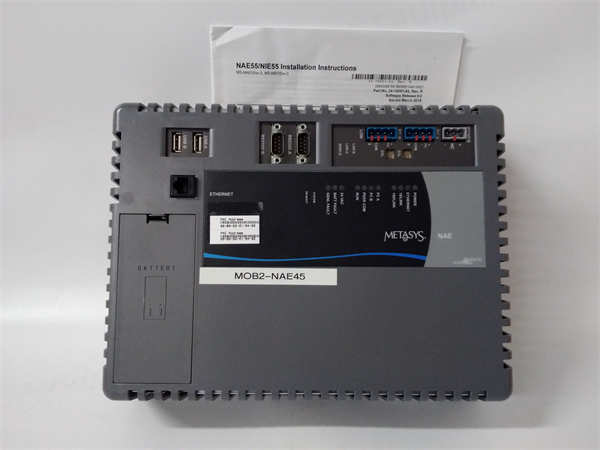

MS-NAE5510-1 JOHNSON

MS-NAE5510-1 是江森自控（JOHNSON CONTROLS）旗下Metasys® 楼宇自动化系统中的一款网络自动化引擎（Network Automation Engine）。作为系统的区域控制器或集成网关，它负责数据采集、逻辑控制以及与上层管理平台的通信，是实现建筑智能化管理和节能优化的关键设备。

应用场景：

在一座甲级写字楼的中央监控中心，工程师需要通过一个统一的平台实时监控并优化整栋建筑的能耗。数万台来自不同厂商的设备，如冷水机组、空调箱、新风机组、照明回路、门禁系统等，产生的海量数据需要被汇集和处理。JOHNSON MS-NAE5510-1 网络自动化引擎正是这座“数据枢纽”。它被部署在建筑各区域的弱电间，通过支持多种开放协议（如BACnet, LonWorks, Modbus等），将各类子系统“翻译”成统一的语言，并上传至Metasys® 超级工作站。基于这些数据，系统能自动执行诸如根据人流量调节新风量、在非办公时间降低公共区域照度等策略，实现显著的节能效果。MS-NAE5510-1 是建筑拥有“智慧”、实现精细化运营的基石。

核心参数速览：

技术原理与创新价值：

创新点1：强大的多协议集成与归一化能力。 JOHNSON MS-NAE5510-1 的核心价值在于其卓越的互操作性。它内置了多种通信协议的栈，能够直接与不同品牌、不同协议的设备“对话”。无论是BACnet空调控制器、Modbus电表，还是LonWorks的VAV终端，MS-NAE5510-1 都能将它们的数据采集上来，并“归一化”为Metasys® 系统内部统一的数据模型。这极大地简化了异构系统集成的复杂性，保护了用户既有投资。创新点2：高性能的嵌入式控制引擎。 该设备不仅是一个网关，更是一个强大的现场控制器。它能够脱离上层管理工作站独立运行，执行复杂的控制逻辑、时间程序、报警管理等功能。其稳定的性能和充足的处理能力，确保了在网络中断等异常情况下，现场设备仍能按预设策略正常运行，保障建筑环境舒适与设备安全。创新点3：便捷的工程与运维工具。 通过Johnson Controls的专用工程工具（如Metasys系统配置工具），工程师可以图形化地完成MS-NAE5510-1 的硬件组态、协议驱动加载、控制逻辑编程以及点表映射。其Web服务器功能也允许运维人员通过浏览器直接访问设备界面，进行参数查看、点值强制、历史数据查询等操作，运维便捷高效。

应用案例与行业价值：

案例：大型医院后勤能源管理平台建设某三甲医院为提升后勤管理精细化水平，决定建设统一的智慧后勤能源管理平台。应用流程： 项目在全院各主要建筑内部署了数十台JOHNSON MS-NAE5510-1 网络自动化引擎。它们分别连接了手术部净化空调、住院部空调系统、实验室通风柜、变配电系统、医用气体监测系统等数十个子系统。带来的改进： 平台建成后，医院实现了对全院能耗的实时监测与对标管理，通过运行优化策略，年节能率超过15%。更重要的是，MS-NAE5510-1 的稳定运行确保了各关键区域环境参数的稳定，为医疗活动提供了可靠保障。医院后勤负责人评价：“MS-NAE5510-1 就像一位不知疲倦的‘超级管家’，将原本分散孤立的系统整合成一个有机整体，让我们的管理从被动响应变为主动预警和优化。”

相关产品组合方案：

一个完整的楼宇自动化网络，通常围绕MS-NAE5510-1 构建，包括以下关键组件：

· •MSEA-L1911： 扩展应用模块，可为MS-NAE5510-1 增加额外的I/O点或特定功能。

· •MIX/MDX系列现场控制器： Johnson Controls的DDC控制器，作为MS-NAE5510-1 的下层控制单元，负责具体设备的控制。

· •Metasys® 超级工作站（SCT）： 系统的中央管理平台，用于全局监控、数据分析和高级能效管理。

· •M5系列传感器与执行器： 包括温湿度、压力、CO2传感器、风阀执行器等，是系统的末端感知与执行单元。

· •TEC系列阀门执行器： 用于控制水系统阀门，实现精准的流量调节。

· •Metasys® 软件平台： 包括配置工具、操作界面、报警管理、能源报告等全套软件。

安装维护与全周期支持：

JOHNSON MS-NAE5510-1 的安装需由经过培训的专业人员完成。其DIN导轨安装方式便于在弱电箱内固定。在安装前，需仔细规划网络拓扑和供电方案。调试工作主要通过笔记本电脑连接其网络端口，使用官方软件进行。日常维护工作主要集中在通过网络监控其运行状态、检查通信链路质量、定期备份配置程序以及更新固件。设备本身具有高可靠性，其模块化设计也便于故障诊断和更换。
