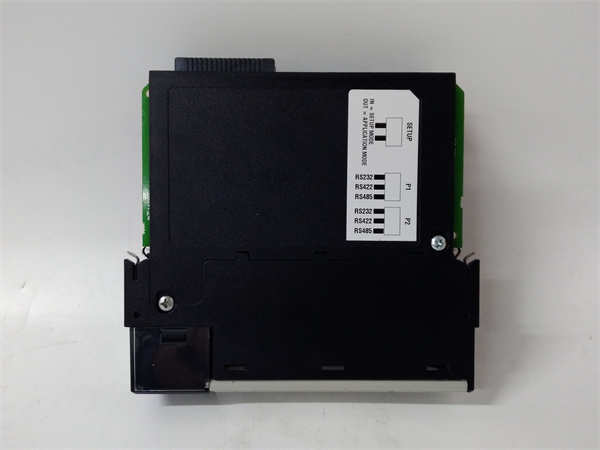

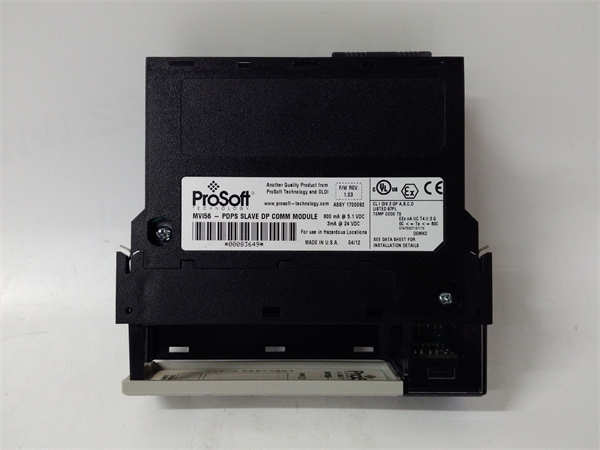

MVI56-PDPS PROSOFT

MVI56-PDPS 是ProSoft Technology公司（现属施耐德电气）生产的一款高性能通信模块，专为罗克韦尔自动化ControlLogix平台设计。该模块作为PROFIBUS DP从站接口，能够实现ControlLogix处理器与西门子等支持PROFIBUS主站协议的设备之间的可靠数据交换。

应用场景：

在一条现代化的汽车焊装生产线上，主体控制系统采用罗克韦尔Automation的ControlLogix PLC，而线上多台机器人焊枪和伺服驱动却采用了西门子S7-400PLC作为控制器。这两种不同“语言”的系统需要实时交换焊接参数、位置数据和状态信号。此时，PROSOFT MVI56-PDPS 模块被插入ControlLogix机架，它如同一位技艺高超的“翻译官”，通过PROFIBUS-DP网络与作为主站的西门子PLC建立连接。ControlLogix处理器只需在本地背板上读写数据，即可透明地控制远端的西门子设备，确保了整个生产节拍的精准同步。MVI56-PDPS 是实现异构系统无缝集成的关键桥梁。

核心参数速览：

技术原理与创新价值：

创新点1：深度集成于ControlLogix架构。 PROSOFT MVI56-PDPS 的最大优势在于其作为一块标准的ControlLogix I/O模块，直接插入ControlLogix机架。它通过背板与Logix处理器进行高速、可靠的数据交换，无需额外的通信线缆和复杂的通信指令编程。处理器可以像访问本地I/O一样，使用简单的MOV指令或直接标签访问来读写MVI56-PDPS 数据区中的数据，极大地简化了编程和维护。创新点2：完整的PROFIBUS DP从站协议栈。 该模块内部固化了完整的PROFIBUS DP从站协议栈，能够自动响应来自PROFIBUS主站（如西门子S7-400 PLC、ET200M接口模块等）的轮询。它严格按照主站的要求映射输入/输出数据，并支持全面的诊断信息上报，使得它在PROFIBUS网络中表现得像一个标准的从站设备，确保了与不同品牌主站的兼容性和通信稳定性。创新点3：强大的配置与诊断工具。 ProSoft提供的Configuration Builder软件允许工程师直观地配置模块的参数，如PROFIBUS站地址、波特率、以及最重要的——数据映像区的大小和结构。软件还提供了强大的在线诊断功能，可以实时监控通信状态、错误计数器和数据流，帮助快速定位网络或配置问题，缩短调试和故障排查时间。

应用案例与行业价值：

案例：化工厂生产线控制系统改造与集成某化工厂在对一条老旧生产线进行自动化升级时，新增的控制系统采用罗克韦尔ControlLogix，但需要集成线上多台原有的、由西门子PLC控制的特种设备。应用流程： 项目在每个ControlLogix站中增加一块PROSOFT MVI56-PDPS 模块，将其PROFIBUS接口连接到原有西门子PLC的DP主站网络。在ControlLogix程序中，为需要交换的每个数据点（如启动命令、运行状态、工艺设定值）在模块的数据区内分配地址。带来的改进： 改造后，新老系统实现了完美融合，数据交换实时可靠，避免了更换全部旧设备产生的高昂成本。项目的集成周期比传统方案缩短了约40%。工厂的自动化工程师表示：“MVI56-PDPS 模块的稳定性和易用性超出了我们的预期，它用一种非常‘罗克韦尔’的方式，优雅地解决了令人头疼的跨平台通信难题。”

相关产品组合方案：

为满足不同的集成需求，ProSoft提供了丰富的通信模块系列，与MVI56-PDPS 形成互补：

· •MVI56-GSC： 通用串行通信模块，支持Modbus RTU/ASCII等协议。

· •MVI56-MCM： Modbus TCP主站/从站通信模块，用于以太网集成。

· •MVI69-BCM： 用于CompactLogix平台的通信模块，功能类似。

· •MVI56E-PDPS： 增强型版本，可能提供更快的处理速度或更大的数据容量。

· •ControlLogix L7x/L8x系列处理器： 与MVI56-PDPS 协同工作的核心控制器。

· •ProSoft Configuration Builder软件： 配置所有ProSoft模块的通用平台。

安装维护与全周期支持：

PROSOFT MVI56-PDPS 的安装非常简便，只需在断电情况下将其插入ControlLogix机架的任意可用插槽即可。其维护的复杂性主要集中在初始配置和网络调试阶段。日常运维中，模块上的状态指示灯（如背板通信、PROFIBUS网络状态、运行/错误）是首要的诊断依据。通过软件可以深入查看详细的通信诊断信息。模块支持热插拔（在系统允许且安全的前提下），更换新模块后只需重新下载配置文件即可恢复运行。
