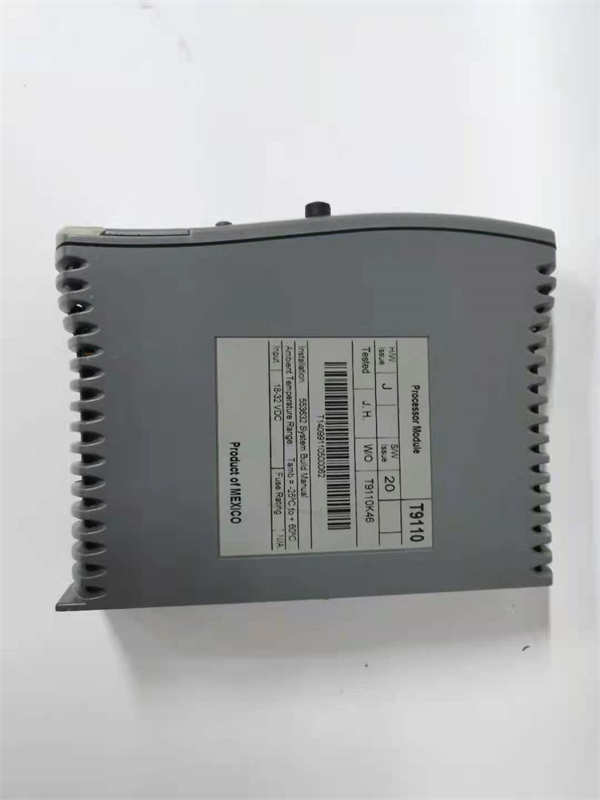

ICS TRIPLEX T9110

ICS Triplex T9110 是罗克韦尔自动化（Rockwell Automation）旗下ICS Triplex品牌生产的一款高性能、三重模块化冗余（TMR）容错控制器。它是 ICS Triplex 9100 系列中的核心处理器模块，专为执行最严格的安全关键型控制功能而设计，如紧急停车系统（ESD）、火气检测系统（F&G）和燃烧器管理系统（BMS），旨在实现故障安全操作，确保最高的安全完整性等级（SIL 3）。

应用场景

在一条遍布易燃易爆气体的长输天然气管线上，压缩站的运行安全至关重要。站内的安全仪表系统（SIS）核心，正是由 ICS Triplex T9110 控制器构成的TMR系统。它持续监测着出站压力、气体浓度及关键设备状态。当一处检测器发出泄漏警报信号时，该信号同时送入 T9110 的三个独立处理器通道。即使其中一个通道因极端环境发生瞬时故障，系统基于“三取二”表决机制，仍能毫秒级内做出正确判断，立即切断上下游阀门并启动紧急放空，从而避免重大事故的发生。T9110 在此场景中扮演了最终安全防线的“大脑”角色。

核心参数速览

技术原理与创新价值

创新点1：高度集成的单槽位TMR架构。T9110 的核心创新在于它将三个完整的微处理器系统、电源电路和表决逻辑高度集成在一个单一的物理模块中。这种设计不仅节省了机架空间，更优化了三个通道间的同步和通信路径，减少了内部延迟，提高了表决速度和可靠性，同时简化了系统布线和维护复杂性。创新点2：高级同步与容错表决技术。三个处理器通道在每个扫描周期内都会严格保持同步，执行相同的用户程序。一个精密的硬件表决器会持续比较三个通道的输出结果。只有当至少两个通道的输出一致时，正确的指令才会被发送到输出模块。这种机制可以容忍任何一个通道的任意故障（包括处理器、内存、电源故障），确保系统输出始终正确，实现了真正的“故障安全”。创新点3：前所未有的在线诊断能力。T9110 内置了极其全面的自我诊断例程，能够持续监测处理器指令执行的正确性、内存完整性、内部通信总线的健康状况以及电源质量。其诊断覆盖率极高，能够检测出超过99%的危险故障，并在检测到故障时立即将系统置于安全状态，并向操作员报告详细诊断信息，从而实现预测性维护，防止故障积累导致系统失效。

应用案例与行业价值

在某大型炼油厂的加氢裂化装置中，其紧急停车系统（ESD）采用了以 ICS Triplex T9110 为核心的控制系统。在一次日常运行中，由于雷击浪涌，导致 T9110 控制器的一个处理器通道的通信电路受损。系统瞬间检测到这一差异，但由于另外两个通道完好且输出一致，ESD系统继续正常运行，仅在主控室发出详细的诊断报警，指示某个通道需要计划维护。这使得工厂能够安排在不影响生产的时间窗口内更换模块，避免了一次非计划停车，直接避免了巨大的产量和经济损失，充分体现了 T9110 在保障生产连续性和安全上的巨大价值。

相关产品组合方案

1. 1.ICS Triplex 9100 系统机架与电源： 为 T9110 提供安装基础、背板通信和稳定电力。

2. 2.T9432： 三重模拟量输入模块，为 T9110 提供来自现场变送器的可靠信号。

3. 3.T9451： 三重数字量输出模块，接收来自 T9110 的安全指令，驱动关键阀门和断路器。

4. 4.T9814： 通信接口模块，扩展 T9110 与外部系统（如DCS）的连接能力。

5. 5.Trusted System： ICS Triplex 的另一旗舰TMR平台，与 9100 系列共同覆盖不同需求。

6. 6.AADvance： 罗克韦尔自动化新一代的容错控制系统，是技术的演进方向。

7. 7.Allen-Bradley GuardLogix： 罗克韦尔旗下集成在ControlLogix平台的安全控制器，适用于不同安全等级的应用。

安装维护与全周期支持

ICS Triplex T9110 控制器的安装必须由经过认证的专业工程师执行。在系统断电后，将其精确插入9100系统机架的指定槽位（通常是第一个槽位）并锁紧。硬件安装完成后，需使用专用的组态软件（如Trusted Software Manager）对其进行逻辑下载、系统配置和全面的功能安全测试。日常运维高度依赖其在线诊断功能，可实时监控模块状态。当诊断报警指示模块故障时，在系统支持热插拔的条件下可进行在线更换。
